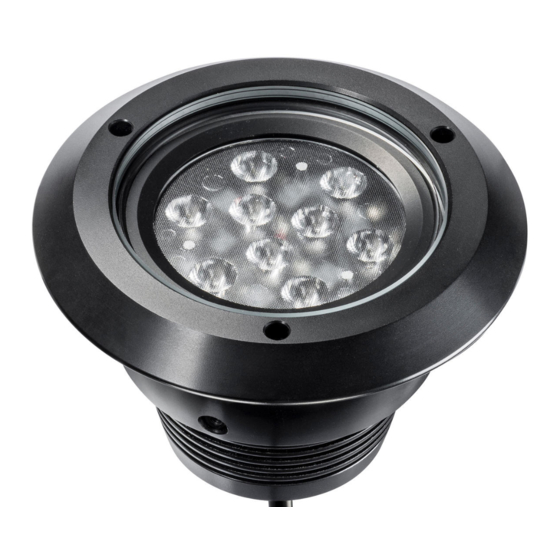

Nemo Lux 32 RGB gen2 Installation Instructions

SPOTLIGHTS
OUTDOOR

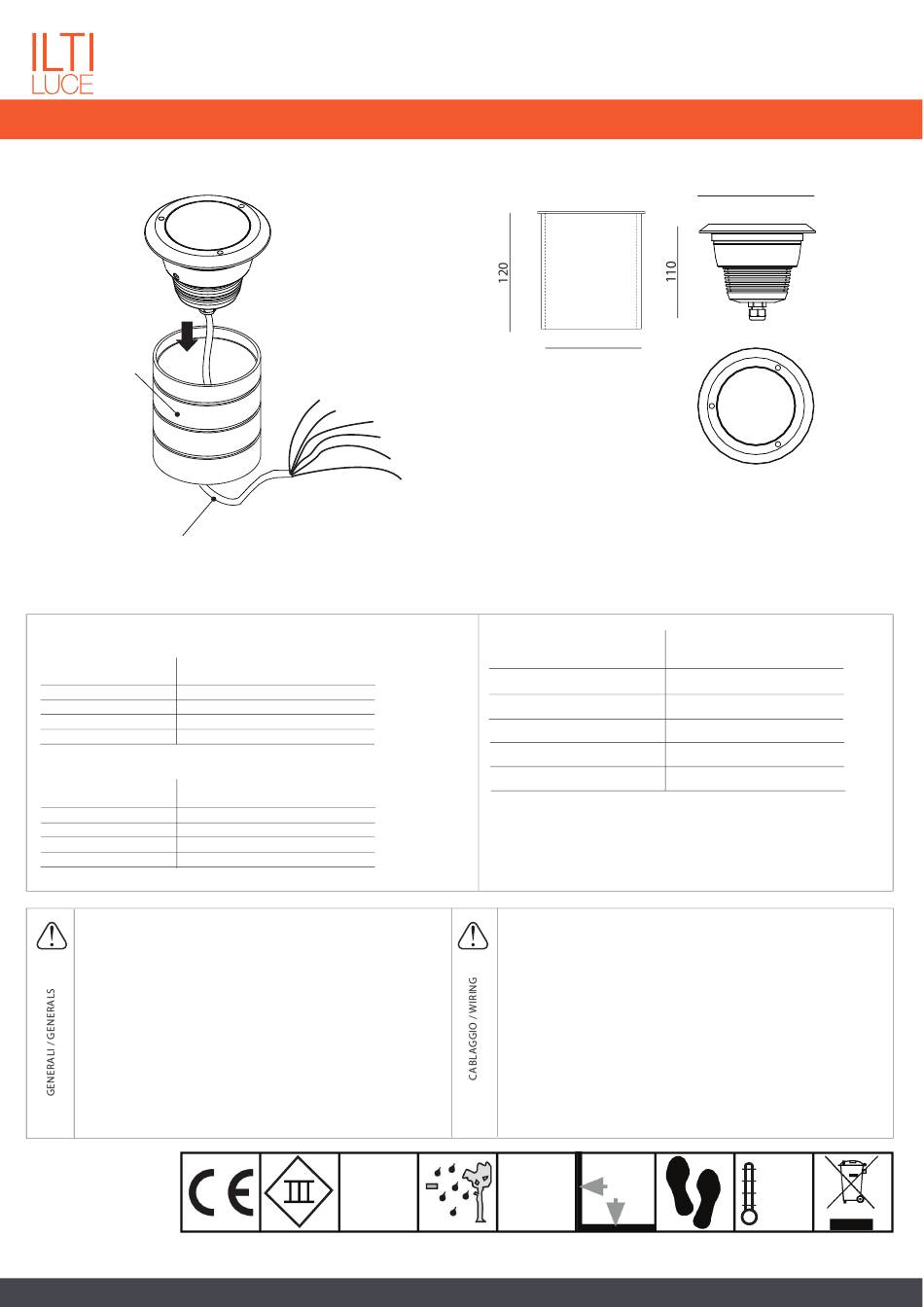

Lux 32 RGB gen2 ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS
BLUX0209 _ 176AN
LUXCASSA6
L= 2 mt (6x0,5mm
Alimentatori/ LED Drivers*
Codice/Code Caratteristiche/
non inclusi/not included Specifications
WALIM60W24V 60W - 24V
WALIMLED100/24
100W - 24V
WALIMLED150/24 150W - 24V
WALIMLED240/24 240W - 24V
Codice/Code Caratteristiche/
non inclusi/not included Specifications
WALIMLED025/12 25W - 12V
WALIMLED060/12
60W - 12V
WALIMLED100/12 100W - 12V
WALIMLED240/12 240W - 12V
* Verificare la tensione di ingresso supportata dagli alimentatori / Verify the input tension supported from drivers
-L'installazione deve essere fatta da personale qualificato.
-Installation should be carried out by a suitable qualified installer.
-Non aprire il faretto
-Do not open the spot.
-In caso di guasti, previa autorizzazione al reso di ILTI Luce, il prodotto
non dovrà essere aperto, il pressacavo non deve essere smontato e il
cavo deve essere tagliato lasciandone almeno 10/15cm.
-In case of failure,upon a return authorization of ILTI LUCE, the
product will not have to be opened,the cable gland must not be
removed and the cable must be cut leaving at least 10/15cm
-Tutte le operazioni di cablaggio e manutenzione vanno eseguite con
l'interruttore generale in posizione OFF.
-All wiring and maintenance must be performed with the main switch
in the OFF position.
ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; fax (39) 011 853855; www.iltiluce.com; ilti@signify.com
Rosa/Pink R-
Grigio/Gray R+
2 )
11W
si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your files
LUXCASSA6
Marrone/Brown B-
Bianco/White B+
Giallo/Yellow G-
Verde/Green G+
Controller RGB DMX/RGB DMX
Controller
non inclusi/not included
CONTROLLER DMX
WSLAVEDMX6X3
WTELEC-RGB (opz.)
QDMX512/CAP
WSPLITTERDMX
-Effettuare il cablaggio usando un sistema che garantisca almeno il
grado IP del faretto.
-Make the wiring using a system that guarantees at least the IP grade of
the spot.
- Dare tensione all'impianto solo dopo aver collegato tutti i LED
all'alimentatore.
- Connect the fitting to the power supply only after connecting all LED
to the driver.
IP67
ø 132,2
ø 110
Caratteristiche/
Specifications
(vedere istruzioni del controller
istructions of the choosen
Slave DMX IN 12V-24V OUT 350mA
2 spot(24V) 1 spot(12V)
Telecomando/Remote control
Tappo terminale DMX/DMX end-cap
Amplificatore di segnale DMX 4 CH/
DMX signal amplifier 4 CH
MADE in ITALY_10 - 2018 (M)
(mm)
scelto/see
controller)
(max 30 slaves)
max
35˚C
-20˚C
