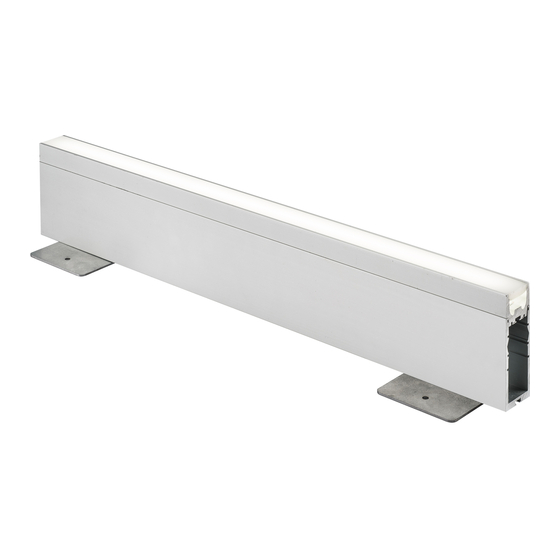

Nemo WALKLINE Installation Instructions

WALKLINE
WALKLINE gen.2
100-240V*
50~60Hz
L=1mt (sez. 2x1mm 2 )
IP68 Connectors (included)
Esempio di collegamento (connessione in parallelo)
Example of connection (parallel connection)
230V
* Verificare la tensione di ingresso supportata dagli alimentatori / Verify the input tension supported from drivers
-In caso di guasti, previa autorizzazione al reso di ILTI Luce, il prodotto
non dovrà essere aperto, il pressacavo non deve essere smontato e il
cavo deve essere tagliato lasciandone almeno 10/15cm.
-In case of failure,upon a return authorization of ILTI LUCE, the
product will not have to be opened,the cable gland must not be
removed and the cable must be cut leaving at least 10/15cm
-Collegare l'apparecchio all'alimentatore e poi connettere
l'alimentatore al 220V.
-Connect the fitting to the feeder and then connect the feeder at 220V.
-Effettuare il cablaggio usando un sistema che garantisca almeno il
grado IP della lampada.
-Make the wiring using a system that guarantees at least the IP grade of
the lamp.
ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; www.nemolighting.com; nemostudio@nemolighting.com
ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS
junction box ≥ IP67
(not included)
Red
Blue
Red
Black
viti/screws (not included)
foro/hole Ø 4,5mm
Distanza massima/
Cavo/Cable
Max Distance
1.0mm 2 30m
2
1.5mm
50m
IP67
15
W/m
si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your files
31
Alimentatori/ LED Drivers (SELV)
Alimentatori/ LED Drivers
non inclusi/not included
DRIVER 24V
Controlli compatibili / Compatible controls:
0/1-10V SYSTEM
-Pulire la lampada regolarmente con un panno umido. Utilizzare solamente
acqua, prodotti di pulizia senza solventi o alcol isopropilico.
-Clean the luminaire regularly with a smooth damp cloth. Only use water or
solvent-free cleaning agents or isolpropyl alcohol.
- Secondo la direttiva comunitaria WEEE (Waste Electrical and Electronic
Equipment) l'apparecchio non può essere smaltito con i rifiuti
indifferenziati. Deve essere portato nelle strutture locali per lo
smaltimento ed il riciclaggio dei prodotti elettronici.
- In accordance with EU Directive WEEE (Waste Electrical and Electronic
Equipment), luminaires must not be disposed of with other household
waste. At the end of their life, luminaires must be taken to the appropriate
local facility available for the disposal or recycling of electronic products.
max 3500 kg
500 kg
IK10
31
100
(mm)
Caratteristiche/
Specifications
IN24VDC
DMX
max
35˚C
-20˚C
MADE in ITALY_03 - 2020 (S)
