Bitzer VARIPACK Quick Start Manual

VARIPACK

Montageanleitung für den IP21 Bausatz

Mounting Instructions for IP21 kit

Typen / Types FDU, FEU, FGU, FHU

–

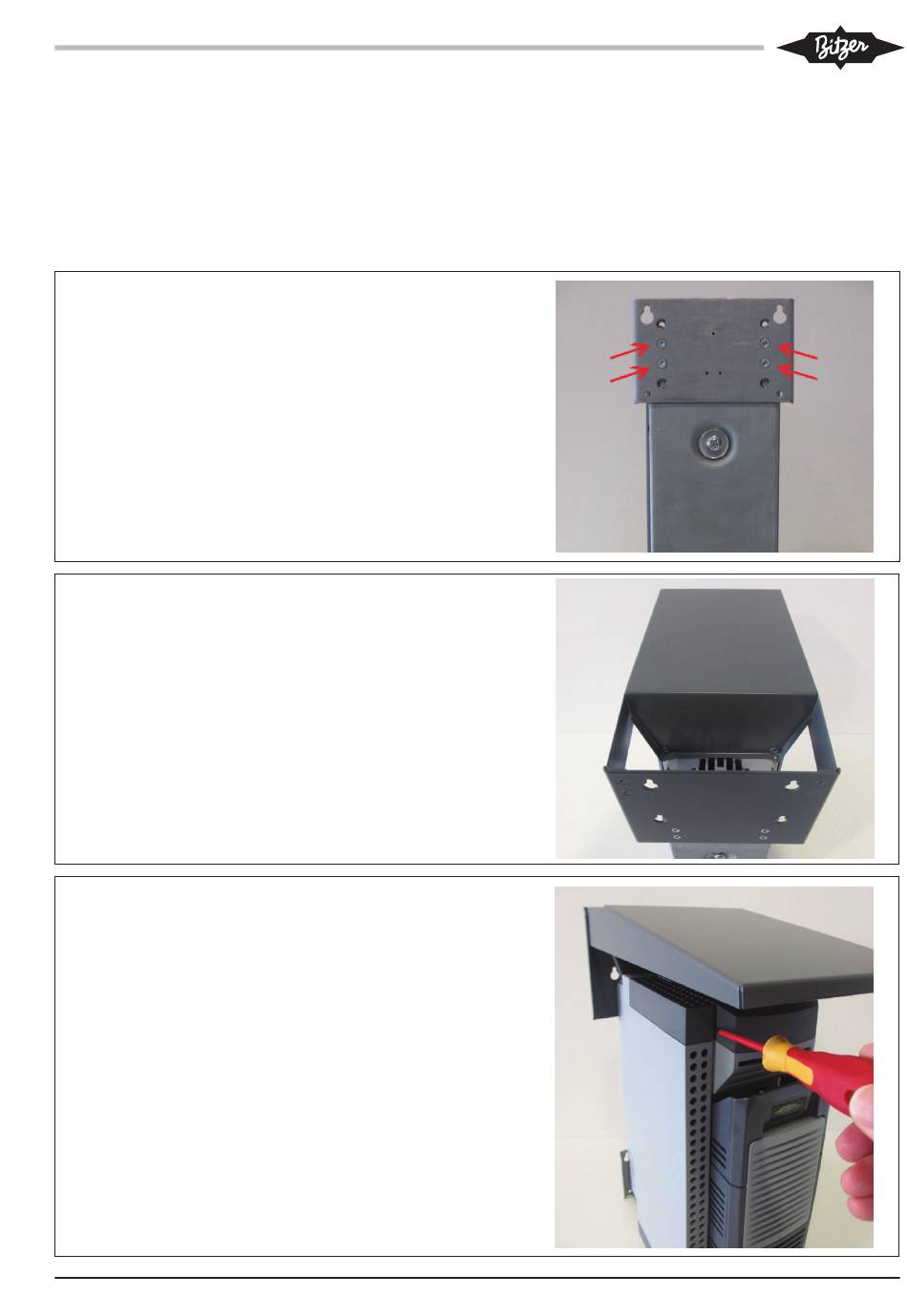

// Oberes Befestigungsblech abschrauben.

// Unscrew the upper fixing plate.

—

// IP21 Abdeckung anstelle des oberen Befestigungsblechs an-

schrauben.

// Mount IP21 cover at the place / instead of of the upper fixing

cover.

// Obere Gehäuseabdeckung abmontieren:

• Damit die obere Gehäuseabdeckung nach vorne geschoben und

abmontiert werden kann, muss bei den Frequenzumrichtern FDU

das Steuermodul gemäß 3a ausgebaut werden.

• Einen Schraubenzieher weit in den Schlitz der oberen Gehäuse-

abdeckung einstecken und den Clip nach rechts drücken.

Verriegelung löst sich.

• Anschließend die obere Gehäuseabdeckung herunterschieben.

• To allow the upper housing cover to be slid forwards and dismo-

unted, with the FDU frequency inverters the control module must

be dismounted as shown in 3a.

• Introduce a screwdriver far into the slot of the upper housing

cover and press the clip towards the right. This will open the lock.

• Next, slide the housing cover downwards

37820406

Table of Contents

Do you have a question about the VARIPACK and is the answer not in the manual?

Page 1 VARIPACK Montageanleitung für den IP21 Bausatz Mounting Instructions for IP21 kit Typen / Types FDU, FEU, FGU, FHU – // Oberes Befestigungsblech abschrauben. // Unscrew the upper fixing plate. — // IP21 Abdeckung anstelle des oberen Befestigungsblechs an- schrauben. // Mount IP21 cover at the place / instead of of the upper fixing cover.
Page 2 ˜ // Steuermodul ausbauen bei FDU: Zunächst das Bedienteil nach vorne ziehen und abnehmen (1). - Schraube in der Mitte des Steuermoduls lösen, Steuermodulab- deckung etwas nach unten schieben und abnehmen (2). - Die unverlierbare Schraube lösen und das Steuermodul am unte- ren Rand etwas anheben (3).
