samet SMARTFLOW Manual

Çekmece Sistemleri Kullanım Kılavuzu
Drawer Systems Manual
Montaj Videosu
Assembly Movie
Kabin Ölçüleri
Cabinet Dimensions
Rayların Vida Konum Ölçüleri
Screw Location for the Slides
9 32 96
37
Çekmece Ölçüleri
Drawer Dimensions
Ön Panel
Front Panel
K G
K İG - 30 m m
C IW - 30 m m
Ø 2
32
samet.com.tr/tr-TR/detail/76/alpha-box

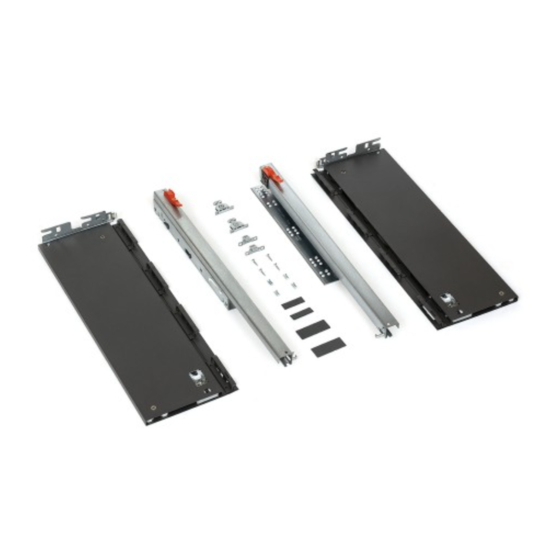

Ürün İçerikleri - Uygulama Örnekleri
Product Contents - Application Examples
Rayı, koyu renk ile işaretlenmiş deliklerden vidalayınız.
Screw the slide from marked holes.
270
300
350
400
96 32
±0 ,5
±0 ,5
KG / 2+ 16
m in .6 0
KİG ≥ 600mm
Kabin İç Genişliği
Kabin İç Derinliği
Çekmece Derinliği
Çekmece İç Genişliği
Nominal Boy (Ray boyu)
Tavsiye Edilen Vida ve Şablonlar
Recommended Screw and Templates
Ø3,5 x 16mm
450
500
550
600
Ahşap Çekmece Tabanı
Wooden Drawer Floor
90°
Cabinet Internal Width
: KİG
Cabinet Internal Depth
: KİD
Drawer Depth
: ÇD
Drawer Internal Width
: ÇİG
Nominal Length
: NB
Smart El Tipi Ray Smart Cetvelli Ray
Montaj Şablonu Montaj Şablonu
Smart Drilling Jig Smart Drilling Jig with Ruler
Ahşap Arkalık
Wooden Backboard
25307930 / 00 - 16.05.2016
: CIW
: CID
: DD
: DIW
: NL
