samet Smartflow H58 Manual

Montagevideo
Assembly Movie
Abmessungen Korpus
Cabinet Dimensions
Befestigungspositionen
Screw Location for the Slides
9 32 96
37
Abmessungen - Bohrbild
Drawer Dimensions
Frontblende
Front Panel
K G
Ø 2
32

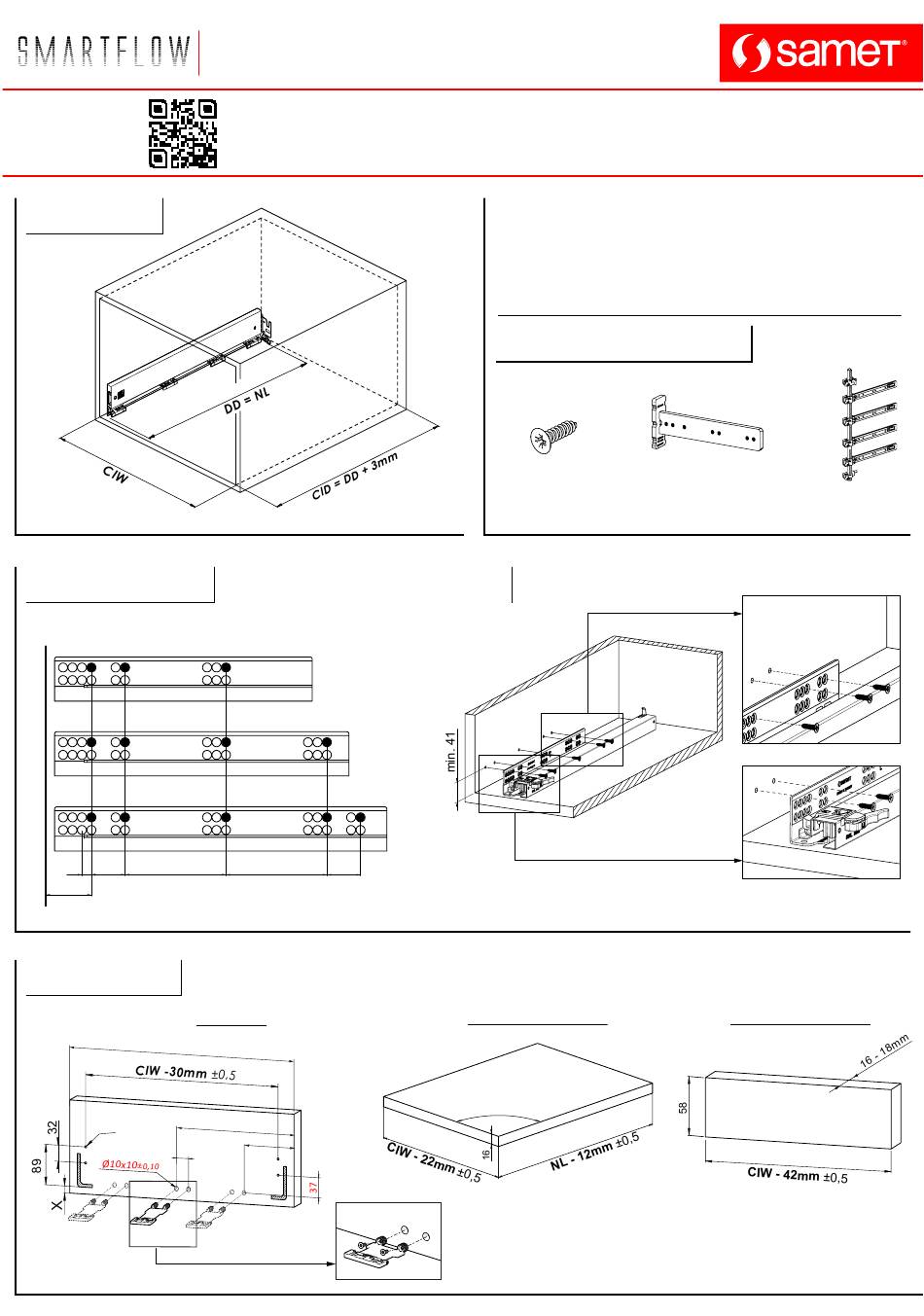

Montageanleitung Schubkasten H58
Drawer Systems Manual H58
samet.com.tr/tr-TR/detail/76/alpha-box
Lieferumfang - Anwendungsbeispiele
Product Contents - Application Examples
Schienen an den markierten Positionen anschrauben
Screw the slide from marked holes.
270
300
350
400
96 32
KG / 2+ 16
m in .6 0
CIW ≥ 600mm
Lichte Korpusbreite - Cabinet Internal Width
Lichte Korpustiefe - Cabinet Internal Depth
Auszugstiefe - Drawer Depth
Lichte Auszugsbreite - Drawer Internal Width
Nennlänge - Nominal Length
Empfohlene Schrauben/ Bohrschablonen
Recommended Screw and Templates
Ø3,5 x 16mm
450
500
550
600
Holzboden
Wooden Drawer Floor
90°
: CIW
: CID
: DD
: DIW
: NL
Bohrschablone für
Bohrschablone mit Schiene
Führungsschienen
für Führungsschienen
Smart Drilling Jig
Smart Drilling Jig with Ruler
Holzrückwand
Wooden Backboard
25307930 / 00 - 16.05.2016
