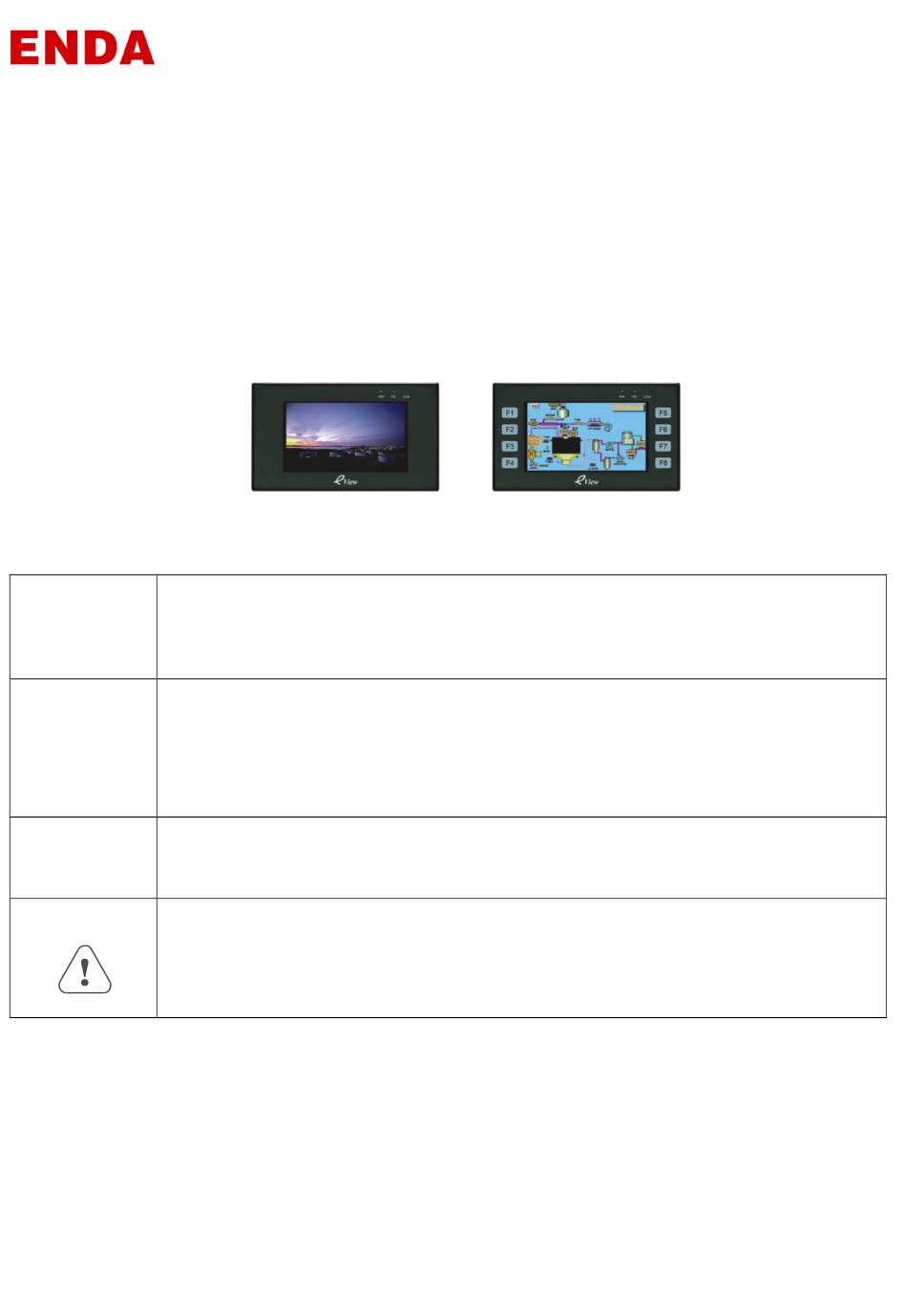

EOP4–043 Serisi Human Machine Interface
1.0 Kurulum Hakkında Genel Bilgiler
1.1 Çevre Şartları
EOP4–043 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma
Kullanıldığı
sıcaklığı -20 ile 55°C arasında değişir. Dış mekânlarda kullanılması uygun
değildir. Dış mekânlarda kullanım için lütfen teknik servisimizle bağlantıya
Yerler
geçiniz.
Ulusal
EOP4–043 serisi cihazların ön paneli NEMA 4 kategorisindedir. Uygun
Elektrik Cihaz
Üreticileri
biçimde NEMA 4 paneline kurulduğu zaman tehlike oluşturmayacaktır. Bu da
Birliği
yıkayıp temizleme esnasında sıvıların panel içerisine girmeyeceği anlamına
(NEMA)
gelmektedir.
Kategorisi
EOP4–043 serisi cihazlar Avrupa Birliği CE standartları ile uyumludur. Doğru
Elektriksel
bir şekilde yapılan kablo taşıma ve topraklama, cihazın uygun çalışmasını
Koşullar
sağlayacaktır.
Mekanik
Koşullar
Kurulum birimlerini sarsıntılı veya titreşimli bölgelerden uzak tutunuz.
2.0 Kurulum Açıklamaları
2.1 Montaj Talimatları
2.1.1 Yer Belirleme
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, starterlerin,
rölelerin ve buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen
gösterilmelidir.
Operatör Panel
EOP4-043AT, EOP4-043BT
Kurulum Talimatları
1
Advertisement
Related Manuals for ENDA EOP4-043 Series
Summary of Contents for ENDA EOP4-043 Series
- Page 1 EOP4–043 Serisi Human Machine Interface Operatör Panel EOP4-043AT, EOP4-043BT Kurulum Talimatları 1.0 Kurulum Hakkında Genel Bilgiler 1.1 Çevre Şartları EOP4–043 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma Kullanıldığı sıcaklığı -20 ile 55°C arasında değişir. Dış mekânlarda kullanılması uygun değildir. Dış mekânlarda kullanım için lütfen teknik servisimizle bağlantıya Yerler geçiniz.
- Page 2 2.1.2 NEMA–4 Montajının Yapılması EOP4–043 serisi cihazlar panellerin içine 75mm derinliğe kadar monte edilebilir. Operatör panelinin, çelik panonun ön paneline uygun yuva açılarak monte Panel edilmesi tavsiye edilir. Montaj donanımı için operatör panelinin çevresinde en az Bilgileri 25mm boşluk bırakmalısınız. Panelin arkasında en az 75mm derinlik bırakılması planlanmalıdır.
- Page 3 EOP4–043 cihazlarını ve endüktif yükleri aynı güç kaynağı ile Uyarı! çalıştırmayınız veya devreyi kontrolöre bağlamayınız. Kaynak Gerilimi Not: Bazı kontrolörlerden gelen 24V DC çıkış EOP4–043 cihazını Şartları çalıştırmak için yeterli akımı sağlamayabilir. DC güç kaynaklarının kablo uzunlukları en aza indirgenmelidir. (Maksimum 500mt.
- Page 4 Donanım Uyarı! Talimatları Sistem tasarımcısı, kontrol sistemlerindeki cihazların arıza yapabileceğini ve güvensiz şartların oluşmasına neden olabileceğini dikkate almalıdır. Programlama ICS Güvenlik Tavsiyelerine uygun olması için, tesisin veya makinenin kritik Önlemleri kontrol parçalarının, personelin güvenliğini sağlamak için sınırlar dışına çıkıldığında güvenlik için kapatma bilgileri ile, programın içine yazılmış sınır durdurmalarına sahip olduğu kontrol edilmeli, tüm yazılabilir kayıtlarını...
- Page 5 9 pinli erkek D-SUB‟un COM0‟a bağlantısı. Bu port EOP4–043 serili cihazı Bağlantıları RS–232/485/422 kontrolöre bağlamak için kullanılır. Not: RS–232/485/422 haberleşme fonksiyonları COM0 ile desteklenmiştir. COM2 RS232 haberleşme fonksiyonunu destekler ve yalnızca RS232 kontrolörüne COM0&COM2 bağlanmakla kalmaz aynı zamanda operatör panelinin programlanması ve hata ayıklama fonksiyonun çalıştırılması...
- Page 6 MT54 ile Bilgisayar Kablo Bağlantı Şeması 2.3.3 USB Bağlantısı Kasanın arkasında bulunan USB portu, konfigürasyon yüklemeleri ve operatör panel ayarları için bilgisayarın bağlantı kurmasını sağlayan USB Slave‟ dir. Bu port USB yazıcısı gibi dış kaynaklı cihazlar ile bağlantı kurması için kullanılamaz. Bağlantı...
-
Page 7: Ürün Özellikleri
3.0 Ürün Özellikleri 3.1 Parametreler Model EOP4-043AT EOP4-043BT Performans Özellikleri 4.3″TFT( 95.04×53.856mm) Display tipi Çözünürlük 480*272 Renk 65536 Arka ışık Parlaklık 165cd/m Arka ışık ömrü 50000 saat 4 kablolu hassas direnç devresi Dokunmatik ekran İşlemci 32-bit RISC CPU 400MHz Bellek 8M FLASH, 16M SDRAM Ön bellek &... - Page 8 4.0 EOP4-043AT Ebatları Birim: mm (inç) Önden Görünüş Yandan Görünüş Üstten Görünüş 4 Adet Tutturma Aparatı Arkadan Görünüş Yuva Kesiti Boyutu...
- Page 9 5.0 EOP4–043 Bağlantı Diyagramı Açılır...
-
Page 10: Installation
Please consult your suppliers for advised usage in outdoor applications. The EOP4-043 series front panel is NEMA 4 rated. When installed properly in NEMA rating a NEMA 4 panel, the NEMA 4 rating of the panel will not be compromised. It means that fluids will not enter the panel during wash downs. - Page 11 2.1.2 Making a NEMA-4 Mounting The EOP4-043 series can be mounted into panels with a depth of over 75mm. It is recommended that the unit be mounted on the front panel of a steel enclosure, Panel through an appropriate opening. Allow a clearance of at least 25mm around the Details sides of the unit for mounting hardware.
- Page 12 2.2.3 CE Requirements To make the EOP4-043 series comply with EMC directives, and to reduce susceptibility to electrical interference, a separate #14 AWG ground wire should be taken to the chassis ground terminal of the power connector. This ground connection should be run directly to the star earth connection point.
- Page 13 Pin assignment of the 9-pin male, D-SUB, COM0. This port is used to connect the Designations EOP4-043 series to controller with RS-232/485/422 port. Note: RS232/485/422 communication functions are supported by COM0. COM2 supports RS232 communication function, not only can connect with the controller of RS232, but also can be used in HIM program downloading and debugging.
- Page 14 Designations Pin assignment of the 9-pin female, D-SUB, COM1. This port is used to connect the EOP4-043 series to controllers with RS-232/485/422 port. COM1 Symbol PLC [RS-485]4 wire PLC [RS-485]2 wire PLC [RS-232] Rx-(A) RS-485 Rx RS485A RxD_PLC RS-232 Rx...
- Page 15 Firmware Update and Basic Parameter Setting Mode: This mode is for senior user to update the system, if you are stranger, please consult supporter. Application (Online Operation) Mode: This is the normal working mode of EOP4-043 series. The HMI will start from the startup window of the project downloaded.
-
Page 16: Product Specifications
3.0 Product Specifications 3.1 Parameters Model EOP4-043AT EOP4-043BT Performance specification 4.3″TFT( 95.04×53.856mm) Display Resolution 480*272 Color 65536 Backlight Brightness 165cd/m Backlight life 50000 hr. Touch Panel 4-wire precision resistance network Processor 32-bit RISC CPU 400MHz Memory 8M FLASH, 16M SDRAM Recipe memory &... - Page 17 4.0 Dimensional Drawing of EOP4-043 Unit: mm (inch) Front View Side View Top View 4 fasteners Rear View Cutout dimensions...
- Page 18 5.0 Schematic Diagrams of Rear Cover and Opening Unit of EOP4-043...
