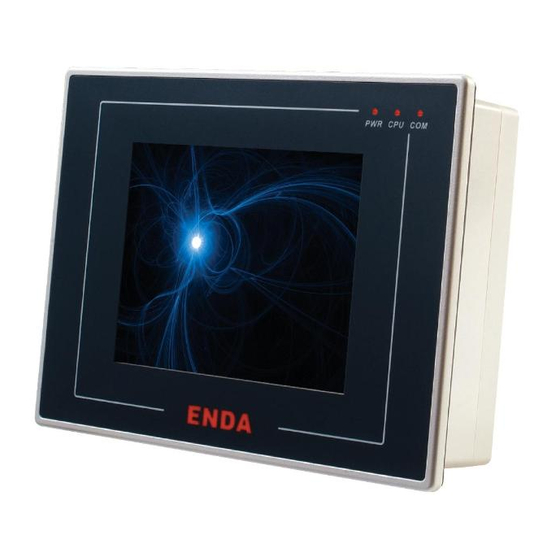

EOP4–057 Serisi Human Machine Interface
EOP4-057AL, EOP4-057ALE, EOP4-057AC, EOP4-057ACE, EOP4-057AT, EOP4-057ATE
1.0 Kurulum Hakkında Genel Bilgiler
1.1 Çevre Şartları
EOP4–057 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma
Kullanıldığı
sıcaklığı 0 ile 45°C arasında değişir. Dış mekânlarda kullanılması uygun
değildir. Dış mekânlarda kullanım için lütfen teknik servisimizle bağlantıya
yerler
geçiniz.
Ulusal
Elektrik Cihaz
EOP4–057 serisi cihazların ön paneli NEMA 4 kategorisindedir. Uygun
Üreticileri
biçimde NEMA 4 paneline kurulduğu zaman tehlike oluşturmayacaktır. Bu da
Birliği
yıkayıp temizleme esnasında sıvıların panel içerisine girmeyeceği anlamına
(NEMA)
gelmektedir.
Kategorisi
EOP4–057 serisi cihazlar Avrupa Birliği CE standartları ile uyumludur. Doğru
Elektriksel
bir şekilde yapılan kablo taşıma ve topraklama, cihazın uygun çalışmasını
Koşullar
sağlayacaktır.
Mekanik
Koşullar
Kurulum birimlerini sarsıntılı veya titreşimli bölgelerden uzak tutunuz.
Operatör Panel
Kurulum Talimatları
1
Advertisement
Related Manuals for ENDA EOP4-057 Series
Summary of Contents for ENDA EOP4-057 Series

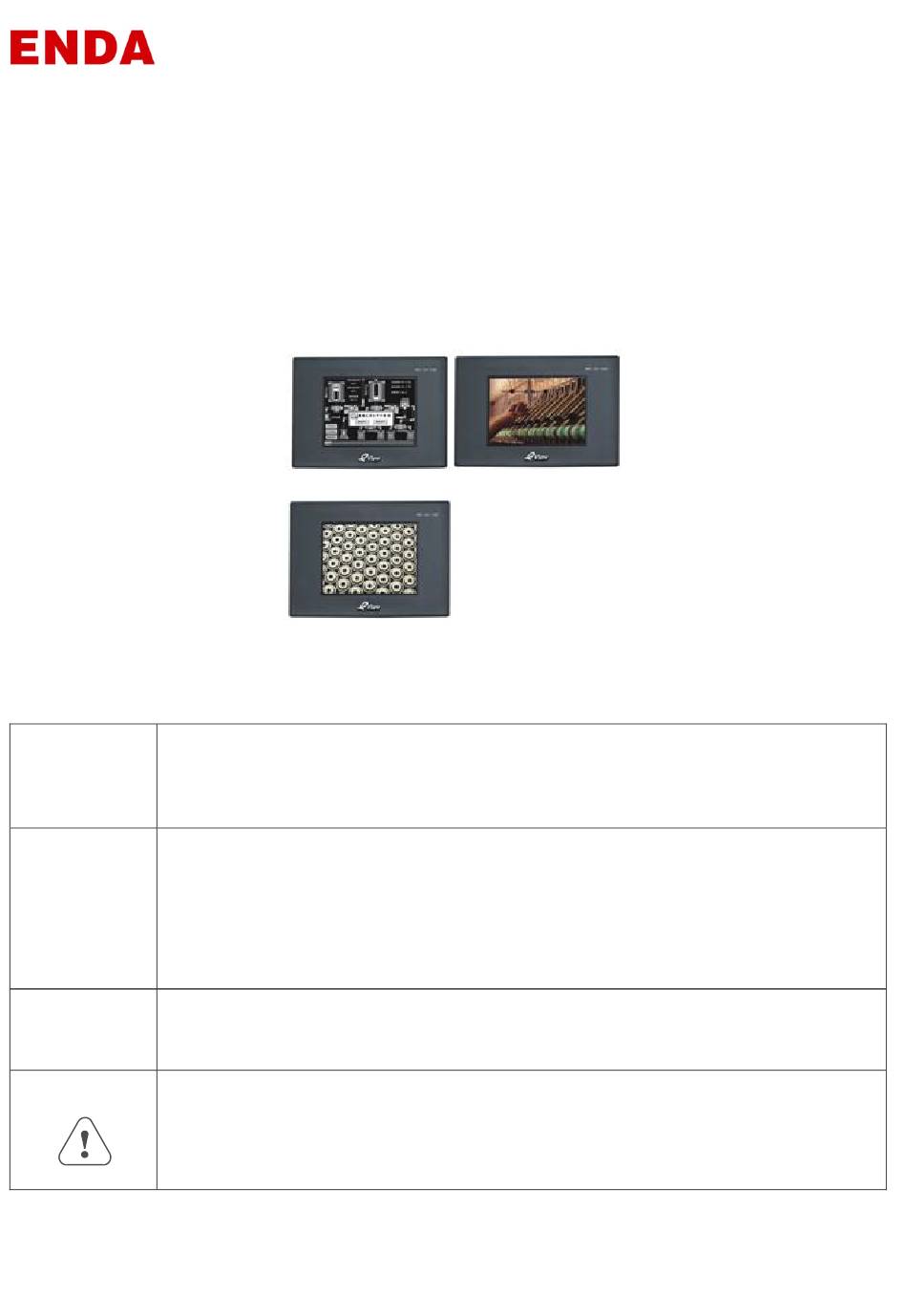

- Page 1 EOP4–057 Serisi Human Machine Interface Operatör Panel EOP4-057AL, EOP4-057ALE, EOP4-057AC, EOP4-057ACE, EOP4-057AT, EOP4-057ATE Kurulum Talimatları 1.0 Kurulum Hakkında Genel Bilgiler 1.1 Çevre Şartları EOP4–057 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma Kullanıldığı sıcaklığı 0 ile 45°C arasında değişir. Dış mekânlarda kullanılması uygun değildir.
- Page 2 2.0 Kurulum Açıklamaları 2.1 Montaj Talimatları 2.1.1 Yer Belirleme Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, starterlerin, rölelerin ve buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen gösterilmelidir. 2.1.2 NEMA–4 Montajının Yapılması EOP4–057 serisi cihazlar panellerin içine 105mm derinliğe kadar monte edilebilir. Operatör panelinin, çelik panonun ön paneline uygun yuva açılarak monte Panel edilmesi tavsiye edilir.
- Page 3 İçerdeki sigorta aşırı gerilim durumunda cihazın zarar görmesini önleyecektir. Ancak, içerdeki elektronik parçaların zarar görmeyeceği Uyarı! garanti edilmemektedir. Yüksek Gerilim DC kaynaklar ana güç AC güç kaynağından izole edilmelidir. Uyarı! Her sistem için acil durdurma bağlantısı, ICS Güvenlik Tavsiyelerine uygun yapılmalıdır. Acil Durdurma EOP4–057 cihazlarını...
- Page 4 2.2.4 Güvenlik Talimatları Bu bölüm tavsiye edilen kurulum uygulamaları ve yöntemleri hakkında bilgi verir. Hiçbir uygulama benzer olmadığından, bu tavsiyeler talimat olarak kabul edilmelidir. Donanım Uyarı! Talimatları Sistem tasarımcısı, kontrol sistemlerindeki cihazların arıza yapabileceğini ve güvensiz şartların oluşmasına neden olabileceğini dikkate almalıdır. Programlama ICS Güvenlik Tavsiyelerine uygun olması...
- Page 5 9 pinli erkek D-SUB‟ un COM0‟a bağlantısı. Bu port EOP4–057 serili cihazı Bağlantıları RS–232/485/422 kontrolöre bağlamak için kullanılır. Not: RS232/485/422 haberleş me fonksiyonları COM0 ile desteklenmiş tir. COM2 RS232 haberleş me fonksiyonunu destekler ve yalnı zca RS232 kontrolüne bağ lanmakla kalmaz aynı zamanda operatör panelinin programlanması...
- Page 6 MT54 ile Bilgisayar Kablo Bağlantı Şeması 2.3.3 USB Bağlantısı Kasanın arkasında bulunan USB portu, konfigürasyon yüklemeleri ve operatör panel ayarları için bilgisayarın bağlantı kurmasını sağlayan USB Slave‟dir. Bu port USB yazıcısı gibi dış kaynaklı cihazlar ile bağlantı kurması için kullanılamaz. Bağlantı...
- Page 7 2.3.5 Yazıcı ile Bağlantı Kurulması EOP4–057 serisi cihazların hepsi ile yazıcıdan çıktı alınabilir. Yazıcı Çıktısı Not: Yazıcı bağlantı kablosunun uzunluğu 5mt‟yi geçmemelidir. Pin Bağlantıları 15 pinli dişi D-SUB‟un paralel yazıcı portuna bağlantısı. Sinyal Fonksiyon Sinyal Fonksiyon Çıkış Signal ground DATA1 Çıkış...
-
Page 8: Ürün Özellikleri
3.0 Ürün Özellikleri 3.1 Parametreler Model EOP4-057AL EOP4-057ALE EOP4-057AC EOP4-057ACE EOP4-057AT EOP4-057ATE Performans Özellikleri 5.7″TFT 5.6″TFT 5.7″TFT Display tipi (113.28×84.7mm) (113.28×84.7mm) (115.2×86.4mm) Çözünürlük 320*240 320*234 320*240 Renk 65536 Arka ışık 1CCFL Parlaklık 200cd/m 300cd/m 500cd/m Arka ışık ömrü 50000 saat 4 kablolu hassas direnç... - Page 9 4.0 EOP4–057 Ebatları Birim: mm (inç) Önden Görünüş Yandan Görünüş Üstten Görünüş 4 Adet Tutturma Aparatı Arkadan Görünüş Yuva Kesiti Boyutu...
- Page 10 Please consult your suppliers for advised usage in outdoor applications. The EOP4-057 series front panel is NEMA 4 rated. When installed properly in NEMA rating a NEMA 4 panel, the NEMA 4 rating of the panel will not be compromised. It means that fluids will not enter the panel during wash downs.
-
Page 11: Installation Description
2.1.2 Making a NEMA-4 Mounting The EOP4-057 series can be mounted into panels with a depth of over 105mm. It is recommended that the unit be mounted on the front panel of a steel enclosure, Panel through an appropriate opening. - Page 12 2.2.3 CE Requirements To make the EOP4-057 series comply with EMC directives, and to reduce susceptibility to electrical interference, a separate #14 AWG ground wire should be taken to the chassis ground terminal of the power connector. This ground connection should be run directly to the star earth connection point.
- Page 13 Pin assignment of the 9-pin male, D-SUB, COM0. This port is used to connect the Designations EOP4-057 series to controller with RS-232/485/422 port. Note: RS232/485/422 communication functions are supported by COMO. COM2 supports RS232 communication function, not only can connect with the...
- Page 14 RS-232 Rx TxD_PC RS-232 Tx RS-485 Tx Designations Pin assignment of the 9-pin female, D-SUB, COM1. This port is used to connect the EOP4-057 series to controllers with RS-232/485/422 port. COM1 Symbol PLC [RS-485]4 wire PLC [RS-485]2 wire PLC [RS-232]...
- Page 15 MT54 to PC Wiring Diagram 2.3.3 USB Connection The USB port on the back of the case is the USB Slave device used to connect with a PC for configuration downloading and HMI setting. It cannot be used to connect with peripheral equipment such as the USB printer.
- Page 16 Firmware Update and Basic Parameter Setting Mode: This mode is for senior user to update the system, if you are stranger, please consult supporter. Application (Online Operation) Mode: This is the normal working mode of EOP4-057 series. The HMI will start from the startup window of the project downloaded.
-
Page 17: Product Specifications
3.0 Product Specifications 3.1 Basic Parameters Model EOP4-057AL EOP4-057ALE EOP4-057AC EOP4-057ACE EOP4-057AT EOP4-057ATE Performance specification 5.7″TFT 5.6″TFT 5.7″TFT Display (113.28×84.7mm) (113.28×84.7mm) (115.2×86.4mm) 320*234 320*240 Resolution 320*240 Color 65536 Backlight 1CCFL 200cd/m 300cd/m 500cd/m Brightness Backlight life 50000 hr. Touch Panel 4-wire precision resistance network Processor 32-bit RISC CPU 400MHz... - Page 18 10~25Hz (X, Y, Z direction, 2G, 30 minutes) Cooling method Natural air cooling Certification Degree of protection IP65 (front panel) Passed CE certification CE certification Complies with FCC Class A FCC compatibility 4.0 Dimensional Drawing of EOP4-057 Series Unit: mm (inch) Front View Side View...
- Page 19 Top View Totally 4 panel installation fixing slots Rear View Cutout Size...
