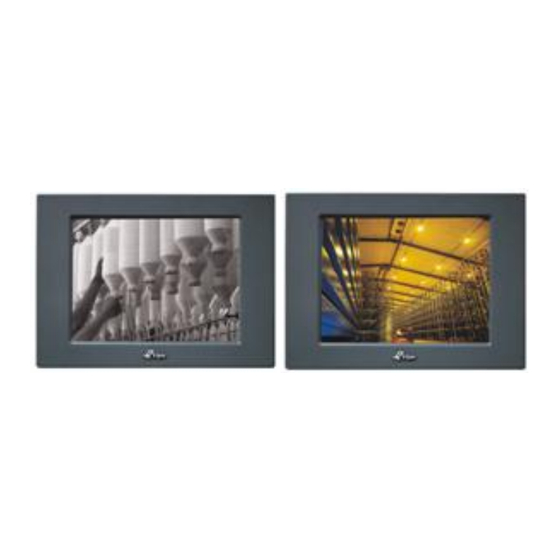

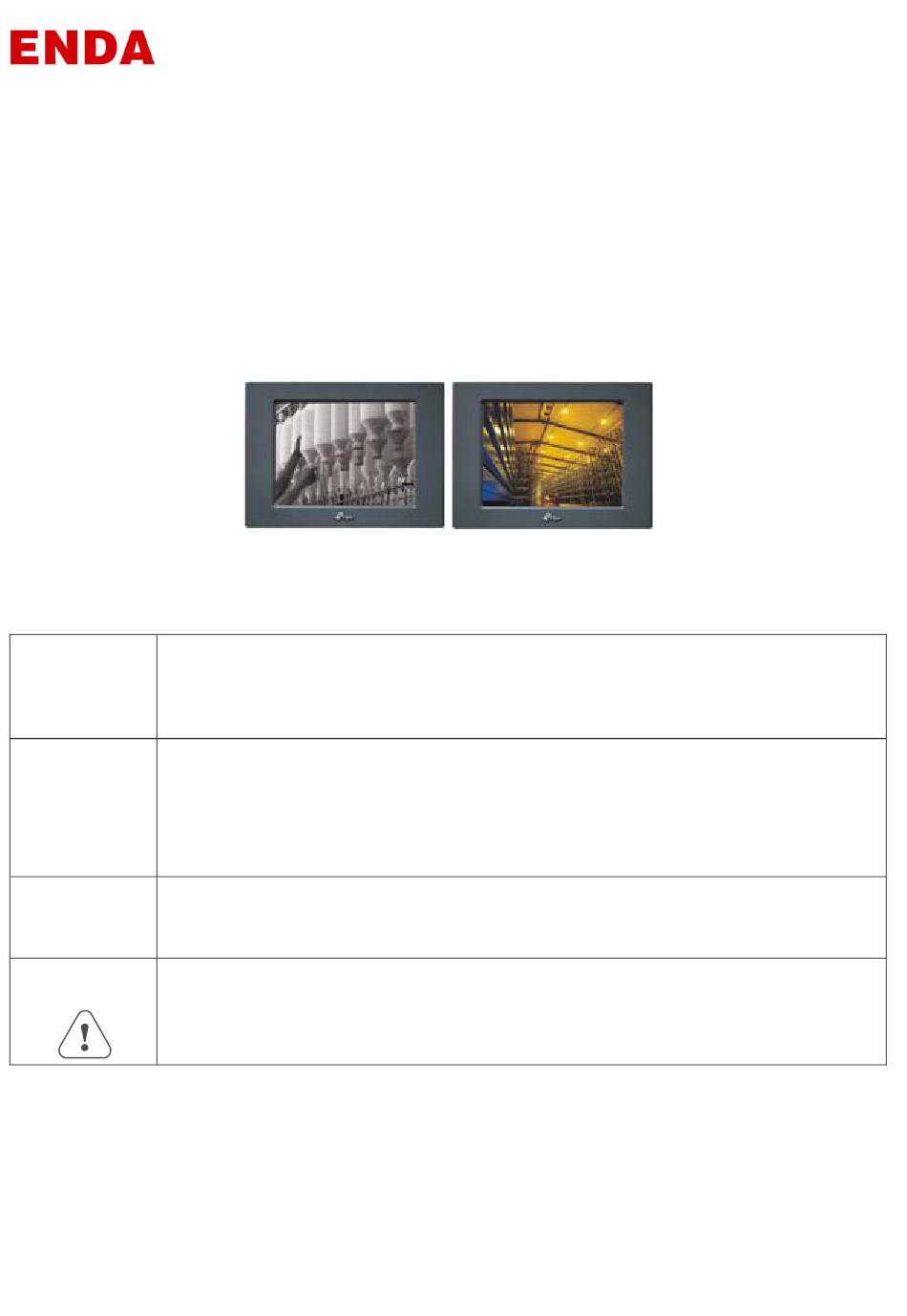

EOP4–104 Serisi Human Machine Interface
EOP4-104AL, EOP4-104ALE, EOP4-104AT, EOP4-104ATE
1.0 Kurulum Hakkında Genel Bilgiler
1.1 Çevre Şartları
EOP4–104 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma
Kullanıldığı
sıcaklığı 0 ile 45°C arasında değişir. Dış mekânlarda kullanılması uygun
değildir. Dış mekânlarda kullanım için lütfen teknik servisimizle bağlantıya
Yerler
geçiniz.
Ulusal
EOP4–104 serisi cihazların ön paneli NEMA 4 kategorisindedir. Uygun
Elektrik Cihaz
Üreticileri
biçimde NEMA 4 paneline kurulduğu zaman tehlike oluşturmayacaktır. Bu da
Birliği
yıkayıp temizleme esnasında sıvıların panel içerisine girmeyeceği anlamına
(NEMA)
gelmektedir.
Kategorisi
EOP4–104 serisi cihazlar Avrupa Birliği CE standartları ile uyumludur. Doğru
Elektriksel
bir şekilde yapılan kablo taşıma ve topraklama, cihazın uygun çalışmasını
Koşullar
sağlayacaktır.
Mekanik
Koşullar
Kurulum birimlerini sarsıntılı veya titreşimli bölgelerden uzak tutunuz.
2.0 Kurulum Açıklamaları
2.1 Montaj Talimatları
2.1.1 Yer Belirleme
Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modülerinin, kontaktörlerin, starterlerin,
rölelerin ve buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen
gösterilmelidir.
Operatör Paneli
Kurulum Talimatları
1
