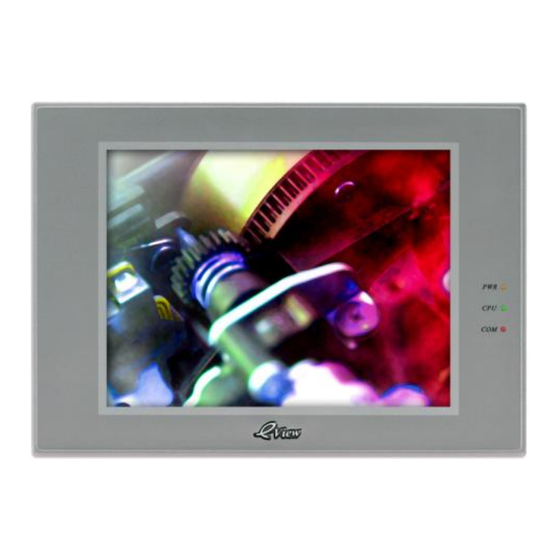

EOP5–104 Serisi Human Machine Interface
EOP5-104AT,EOP5-104AT-DP, EOP5-104AT-CAN,
1.0 Kurulum Hakkında Genel Bilgiler
1.1 Çevre Şartları
EOP5–104 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma
Kullanıldığı
sıcaklığı 0ile 45°C arasında değişir. Dış mekânlarda kullanılması uygun
değildir. Dış mekânlarda kullanım için lütfen teknik servisimizle bağlantıya
Yerler
geçiniz.
EOP5–104 serisi cihazların ön paneli NEMA 4 kategorisindedir.
Ulusal
biçimde NEMA 4 paneline kurulduğu zaman tehlike oluşturmayacaktır. Bu da
Elektrik Cihaz
yıkayıp temizleme esnasında sıvıların panel içerisine girmeyeceği anlamına
Üreticileri
gelmektedir.
Birliği(NEMA)
EOP5–104 serisi cihazlar Avrupa Birliği CE standartları ile uyumludur. Doğru
Elektriksel
bir şekilde yapılan kablo taşıma ve topraklama, cihazın uygun çalışmasını
Koşullar
sağlayacaktır.
Mekanik
Koşullar
Kurulum birimlerini sarsıntılı veya titreşimli bölgelerden uzak tutunuz.
Operatör Panel
Kurulum Talimatları
1
EOP5-104AT-
MPI
Uygun
Advertisement
Table of Contents
Related Manuals for ENDA EOP5-104 Series
Summary of Contents for ENDA EOP5-104 Series
- Page 1 EOP5–104 Serisi Human Machine Interface Operatör Panel EOP5-104AT,EOP5-104AT-DP, EOP5-104AT-CAN, EOP5-104AT- Kurulum Talimatları 1.0 Kurulum Hakkında Genel Bilgiler 1.1 Çevre Şartları EOP5–104 serisi cihazlar fabrika uygulamaları için tasarlanmıştır. Çalışma Kullanıldığı sıcaklığı 0ile 45°C arasında değişir. Dış mekânlarda kullanılması uygun değildir. Dış mekânlarda kullanım için lütfen teknik servisimizle bağlantıya Yerler geçiniz.
- Page 2 2.0 Kurulum Açıklamaları 2.1 Montaj Talimatları 2.1.1 Yer Belirleme Cihazın montajı yapılırken, AC güç kablolarının, PLC çıkış modüllerinin, kontaktörlerin, starterlerin, rölelerin ve buna benzer diğer elektriksel birimlerin cihazın arka bölgesinden uzakta olmasına özen gösterilmelidir. 2.1.2 NEMA–4 Montajının Yapılması EOP5–104 serisi cihazlar panellerin içine 105mm derinliğe kadar monte edilebilir. Operatör panelinin, çelik panonun ön paneline uygun yuva açılarak monte Panel edilmesi tavsiye edilir.
- Page 3 Her sistem için acil durdurma bağlantısı, ICS Güvenlik Tavsiyelerine Uyarı! uygun yapılmalıdır. Acil Durdurma Uyarı! EOP5–104 cihazlarını ve endüktif yükleri aynı güç kaynağı ile çalıştırmayınız veya devreyi kontrolöre bağlamayınız. Kaynak Not: Bazı kontrolörlerden gelen 24V DC çıkış EOP5–104 cihazını Gerilimi çalıştırmak için yeterli akımı...
- Page 4 matları ICS Güvenlik Tavsiyelerine uygun olması için, tesisin veya makinenin kritik Programlama kontrol parçalarının, personelin güvenliğini sağlamak için sınırlar dışına Önlemleri çıkıldığında güvenlik için kapatma bilgileri ile, programın içine yazılmış sınır durdurmalarına sahip olduğu kontrol edilmeli, tüm yazılabilir kayıtlarını sağlamak için durdurmalar kontrol aygıtı içine yerleştirilmelidir. ICS 3–304.81 Güvenlik Tavsiyeleri: Güvenlik konusunda, programlanabilir kontrolörden bağımsız çalışan acil durdurma fonksiyonunun kullanımına dikkat edilmelidir.
- Page 5 Not: RS232/485/422 haberleşme fonksiyonları COM0 ile desteklenmiştir. COM2 RS232 haberleşme fonksiyonu destekler ve yalnızca RS232 kontrolörüne bağlanmakla kalmaz aynı zamanda operatör panelinin programlanması ve hata ayıklama fonksiyonunun çalıştırılması için de kullanılır. COM0 & COM2 Sembol PLC[RS-485]4 PLC [RS-485] PLC [RS-232] PC[RS-232] kablo 2 kablo...
- Page 6 MT54 ile Bilgisayar Kablo Bağlantı Şeması 2.3.3 USB Bağlantısı Kasanın arkasında bulunan USB portu, konfigürasyon yüklemeleri ve operatör panel ayarları için bilgisayarın bağlantı kurmasını sağlayan USB Slave‟dir. Bu port USB yazıcı gibi dış kaynaklı cihazlar ile bağlantı kurması için kullanılamaz. Bağlantı...
- Page 7 2.3.5 PROFIBUS-DP Ara Yüzü Bağlantı Port, diğer cihazlara özel PROFIBUS-DP haberleşme kablosu üzerinden bağlanır. EOP5–104 serisi operatör paneller PROFIBUS-DP ağına PROFIBUS-DP Port genişleme modülü üzerinden bağlanır. Böylece ağ sistemi üzerinden operatör Fonksiyonu panel ve diğer cihazlar arasında veri alışverişi yapılır. 9 pinli dişi D-SUB‟un Profibus-DP‟ye bağlantısı.
- Page 8 9 pinli dişi D-SUB‟un MPI‟ya bağlantısı. Açıklama Sembol RS-485 Veri Alış / Veriş _P RXD/TXD_P B/B’ Bağlantısı DGND C/C’ Toprak Ağ Sistemi O RXD/TXD_N A/A’ Veri Alış / Veriş _N Kontrol sinyali Not: MPI_RTS, SIEMENS_PLC terminaline 9 pinli ile bağlanır 2.3.8 USB HOST Ara Yüzü...
- Page 9 2.3.11 DIP Anahtarı SW1 SW2 Çalışma modu ON Sistem ayar modu OFF ON Dokunmatik ekran kalibrasyon modu ON OFF Yazılım yenileme ve temel parametre ayar modu OFF OFF Uygulama (çevrim içi çalışma) modu Sistem ayar modu: Operatör panel bu moddayken tarih, başlangıç ara yüzü, parlaklık ve sesli ikaz gibi parametrelerin ayarlanabileceği yerleşik sistem ayarları...
-
Page 10: Ürün Özellikleri
3.0 Ürün Özellikleri 3.1 Parametreler Model EOP5-104AT EOP5-104AT-DP EOP5-104AT EOP5-104AT -MPI Performans Özellikleri -CAN 10.4” TFT Display tipi Çözünürlük 640*480 Renk 65536 Arka ışık 2CCFL Parlaklık 400cd/m Arka ışık ömrü 50000 saat. 4 kablolu hassas direnç devresi Dokunmatik ekran İşlemci 32-bit RISC CPU 520MHz Bellek 16M FLASH, 32M SDRAM... - Page 11 4.0 EOP5-104 Ebatları Birim: mm (inç) Önden Görünüş Yandan Görünüş Üstten Görünüş Arkadan Görünüş Yuva Kesiti Boyutu...
-
Page 12: Installation Instructions
EOP5-104 Series Human Machine Interface Operatör Panel EOP5-104AT,EOP5-104AT-DP, EOP5-104AT-CAN, EOP5-104AT- Installation Instructions 1.0 Installation Overview 1.1 Environment requirements EOP5–104 series is designed for factory application. Its operating temperature ranges from 0~45°C. It may not be suitable for use in certain outdoor Where Used applications. -
Page 13: Installation Description
2.0 Installation Description 2.1 Mounting Instructions 2.1.1 Location Considerations Care should be taken when locating equipment behind the unit to ensure that AC power wiring, PLC output modules, contactors, starters and relays, and any other source of electrical interference are located away from the back of the unit. - Page 14 Caution! A hard-wired Emergency Stop should be fitted in any system using the Emergency EOP5–104 to comply with the ICS Safety Recommendations. Stop Do not power the EOP5–104 and inductive loads, or input circuitry to Caution! the controller, with the same power supply. Supply Voltage Note: The 24V DC output from some controllers may not have enough Condition...
- Page 15 Programming To conform to ICS Safety Recommendations, checks should be placed in the Precaution controller to ensure that all writable registers that control critical parts of plant or machinery have limit checks built into the program, with an out-of-limit safe shutdown procedure to ensure safety of personnel.
- Page 16 controller of RS232, but also can be used in HIM program downloading and debugging. COM0 & COM2 PLC [RS-485] PLC [RS-485] Symbol PC [RS-232] [RS-232] wire wire Rx-(A) RS-485 Rx RS485A RxD_PLC RS-232 Rx TxD_PLC RS-232 Tx RS-485 Tx Signal ground Rx+(B) RS-485 Rx RS485B...
- Page 17 MT54 to PC Wiring Diagram 2.3.3 USB Connection The USB port on the back of the case is the USB Slave device used to connect with a PC for con- figuration downloading and HMI setting. It cannot be used to connect with peripheral equipment such as the USB printer.
-
Page 18: Profibus-Dp Interface
2.3.5 PROFIBUS-DP Interface The port can be connected with other equipments via a dedicated PROFIBUS-DP Connection communication cable. EOP5–104 series HMIs can be connected to PROFIBUS-DP network via a Port PROFIBUS-DP expansion board, Thus, data can be exchanged between HMIs Function and other equipments via fieldbus. - Page 19 Pin assignment of the 9-pin female, D-SUB, MPI. Pin # Symbol RS-485 Description RXD/TXD_P B/B’ Receiving / Sending data_P Designations DGND C/C’ Signal ground Field Bus O RXD/TXD_N A/A’ Receiving / Sending data_N Control Signal Note: MPI_RTS connect with the pin-9 of the SIEMENS_PLC terminal 2.3.8 USB HOST Interface Connection Connect with USB interface devices or U disks...
- Page 20 2.3.11 DIP Switch SW1 SW2 Working Mode System Setting Mode OFF ON Touch Screen Calibrate Mode OFF Firmware Update and Basic Parameter Setting Mode OFF OFF Application (Online Operation) Mode System Setting Mode: In this mode, the HMI will start a built-in system setting interface, where you can set parameters such as date, startup interface, brightness and buzzer.
-
Page 21: Product Specifications
3.0 Product Specifications 3.1 Basic Parameters Model EOP5-104AT EOP5-104AT-DP EOP5-104AT EOP5-104AT -MPI Performance specification -CAN 10.4” TFT Display Resolution 640*480 Color 65536 Backlight 2CCFL Brightness 400cd/m Backlight life 50000 hr. Touch Panel 4-wire precision resistance network Processor 32-bit RISC CPU 520MHz Memory 16M FLASH, 32M SDRAM Recipe memory &... - Page 22 4.0 Dimensional Drawing of EOP5-104 Unit: mm (inch) Front View Side View Top View Rear View Cutout Size...
