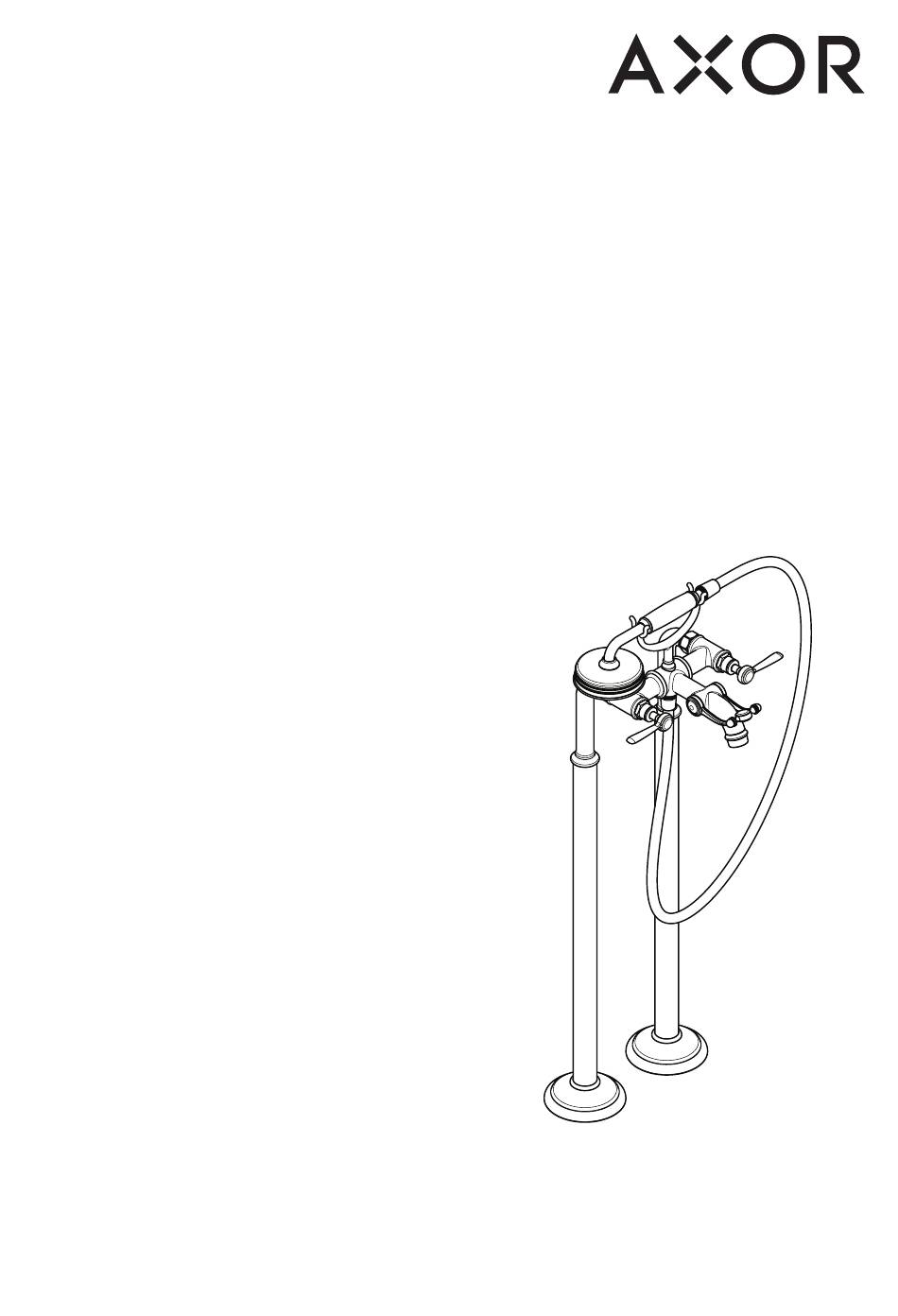

- Page 1 Z H ⁄ 用户手册 ⁄ 组装说明 A XOR Montreux E N ⁄ Instructions for use ⁄ Assembly instructions 16553007 I N S T A L L A T I O N...
- Page 2 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手套。 请勿使用含有乙酸的硅胶！ 本产品只允许作为洗浴、卫生和洁身之用。 热表面！ 冷热水管间过大的压力差必须予以平衡。 大小 (参见第页 08) 安装提示 流量示意图 (参见第页 08) ⁄ 安装前必须检查产品是否受到运输损害。 安装后 将不认可运输损害或表面损伤。 保养 (参见第页 09) ⁄ 管道和阀门必须根据通用标准进行安装、冲洗和 检查。 单向阀必须在符合国家或当地的法律的情况 下按照EN 806-5定期检查 (至少一年一次) 。 ⁄ 请遵守当地国家现行的安装规定。 备用零件 (参见第页 13) 技术参数 清洗 (参见第页 10) ® 本龙头配有 EcoSmart (流量限制器) 1 MPa 工作压强： 最大 操作 (参见第页 07) 0,1 - 0,5 MPa 推荐工作压强： ...
- Page 3 S A F E T Y N O T E S S Y M B O L D E S C R I P T I O N Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. Hot surface! The product may only be used for bathing, hygienic and body cleaning purposes. D I M E N S I O N S (see page 08 ) The hot and cold supplies must be of equal pressures.
- Page 4 16549187 SW 8 mm (13 Nm) SW 8 mm SW 30 mm (20 Nm)
- Page 5 SW 3 mm 16 x 2 SW 3 mm (4 Nm)
- Page 6 > 2 min...
- Page 7 开 ⁄ open 关 ⁄ close 热 ⁄ hot 冷 ⁄ cold 开 ⁄ open 关 ⁄ close...
- Page 8 A XOR Montreux 16553007 G1/2 Ø 26 Ø 43 Ø 35 Ø 120 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 10 ⁄ ⁄ ⁄ ⁄ ⁄ Hansgrohe Hansgrohe ⁄ www.hansgrohe-int.com/guarantee ⁄ ⁄ ⁄ Q U I C K C L E A N QuickClean ⁄ ⁄ QUICK QUICK CLEAN CLEAN...
- Page 11 C L E A N I N G R E C O M M E N D A T I O N F O R ⁄ After cleaning rinse thoroughly with clean water to H A N S G R O H E P R O D U C T S remove any cleaner residue.
- Page 12 max. 10 min > 1 min...
- Page 13 A XOR Montreux 94246000 16553007 93339007 94459007 98856000 96429000 98590000 98594000 98398000 96922000 98163000 (23x2) (15x2) 98591000 97220000 98170000 96157000 (10x2) 96301810 98170000 (10x2) 96351000 98215000 92712000 (5x2) 92375000 92705000 97987000 97987000 97767000 98575000 (M4x6) 98058000 98594000 94074000 97670000 (M10x35) 28112000 92604000 (35x2) 98162000...
