Manuale di installazione e uso
Misuratore compatto di energia termica per applicazioni di riscaldamento
Misuratore compatto di energia termica per applicazioni di riscaldamento e raffrescamento
Misuratore compatto di energia termica per applicazioni di raffrescamento

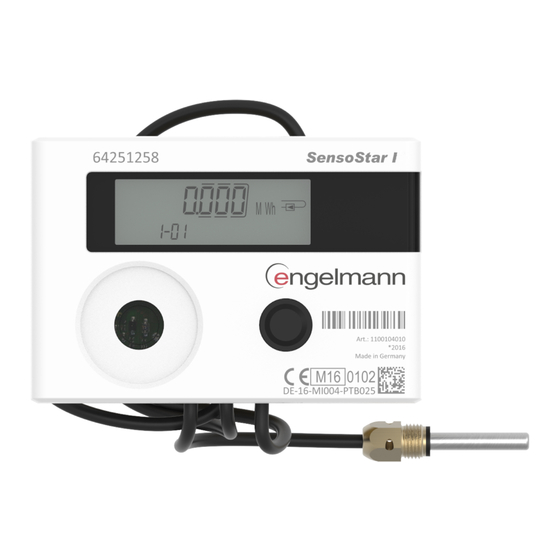

microCLIMA
Misuratore di energia termica a getto unico, multiplo e a ultrasuoni
DE-16-MI004-PTB025 (MID, contatori di calore)
DE-16-M-PTB-0097 (approvazione nazionale tedesca, frigorie)
CH-T2-18768-00 (approvazione nazionale svizzera, frigorie)
OE18 C340 (approvazione nazionale austriaca, frigorie)
1 Applicazioni e funzionamento
Il misuratore di energia termica microCLIMA è uno strumento destinato alla misurazione del consumo di energia
termica in impianti di riscaldamento, raffrescamento e riscaldamento, e raffrescamento a circuito chiuso.
2 Contenuto della confezione
-
Misuratore di energia termica composto da un'unità elettronica, un contatore d'acqua e una coppia di
sonde di temperatura, collegati in modo permanente.
-
Kit di installazione (in base al tipo di contatore d'acqua)
-
Manuale di installazione e uso
-
Manuale d'uso "Interfacce di comunicazione S3(C)" (per gli strumenti in versione predisposta)
-
Dichiarazione di conformità
3 Informazioni generali
-
L'utilizzo dei misuratori di energia termica è regolato dalla Norma EN 1434, parti 1 e 6, dalla Direttiva
2014/32/UE, Allegati I e MI-004 e dalle normative metrologiche nazionali applicabili.
-
La scelta, l'installazione, il controllo e la manutenzione dello strumento devono essere effettuati in
conformità alla Norma EN 1434, parte 6, e alle Linee guida tecniche K 8 e K 9 del PTB (Physikalisch
Technische Bundesanstalt – Istituto nazionale di metrologia tedesco).
-
Osservare le normative nazionali relative alla misurazione delle frigorie.
-
Osservare le prescrizioni tecniche relative all'installazione delle apparecchiature elettriche.
-
Lo strumento è conforme ai requisiti della Direttiva 2014/30/UE del Consiglio europeo sulla compatibilità
elettromagnetica.
-
La garanzia e la validità della verifica prima decadono se la targhetta identificativa e i sigilli applicati allo
strumento vengono rimossi o danneggiati.
-
Lo strumento garantisce una misurazione stabile solo se la qualità dell'acqua soddisfa i requisiti della
raccomandazione AGFW, Foglio di lavoro FW-510 e delle linee guida VDI 2035 "Misure di prevenzione dei
danni in impianti di riscaldamento dell'acqua".
-
Il fabbricante garantisce che lo strumento fornito è privo di vizi e difetti di fabbricazione.
-
L'installazione deve essere effettuata esclusivamente da personale autorizzato e specializzato.
-
È vietato il trasporto aereo di strumenti con l'interfaccia radio attiva.
-
Rispettare il punto di installazione (ingresso o uscita) dello strumento (v. 3.1 "Pittogrammi del punto di
installazione").
-
Non attorcigliare, avvolgere, prolungare o accorciare i cavi delle sonde di temperatura e il cavo che collega
lo strumento al contatore d'acqua.
-
Per pulire lo strumento usare un panno inumidito con acqua.
-
Estrarre lo strumento dalla confezione solo al momento dell'installazione per proteggerlo da danni e
sporco.
-
Se in un'unità sono installati più strumenti, le condizioni di installazione devono essere uguali per tutti gli
strumenti.
-
Osservare attentamente le istruzioni riportate nella scheda tecnica, nel manuale di istruzioni e nelle note
applicative. Per ulteriori informazioni consultare il sito www.maddalena.it.
-
Smaltire gli strumenti sostituiti e i componenti difettosi in accordo alle disposizioni ambientali vigenti.
