Frigidaire PLEFMZ99ECJ Service Data Sheet page 2

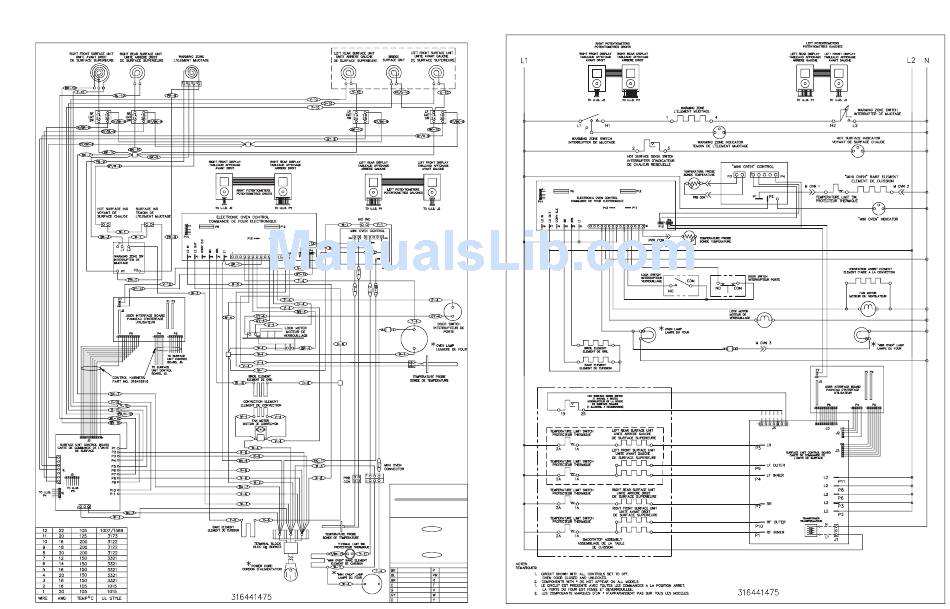

GENERAL TROUBLESHOOTING DIAGRAM GENERAL TROUBLESHOOTING SCHEMATIC
WARNING
AVERTISSEMENT
DISCONNECT POWER BEFORE SERVICING DISCONNECT POWER BEFORE SERVICING
DEBRANCHEZ L' APPAREL DE DEBRANCHEZ L' APPAREL DE
L' ALIMENTATION ELECTRIQUE AVANT L' ALIMENTATION ELECTRIQUE AVANT
DE FAIRE TOUT SERVICE D' ENTRETIEN DE FAIRE TOUT SERVICE D' ENTRETIEN
TRACER WIRE: WIRE COLOR NOTED TRACER WIRE: WIRE COLOR NOTED
FIRST, STRIPE NEXT. FIRST, STRIPE NEXT.
EXAMPLE:
G / Y-8 G / Y-8
GREEN WIRE WITH YELLOW STRIPE. GREEN WIRE WITH YELLOW STRIPE.
LEGENDE DE FILAGE: LA COULEUR LEGENDE DE FILAGE: LA COULEUR
DU FIL EN PREMIER. SUIVIE DE DU FIL EN PREMIER. SUIVIE DE
CELLE DE TOUTE BANDE. CELLE DE TOUTE BANDE.
EXEMPLE:
G / Y-8 G / Y-8
FIL VERT AVEC BANDE JAUNE. FIL VERT AVEC BANDE JAUNE.
COLOR CODE / CODE DES COULEURS COLOR CODE / CODE DES COULEURS
BLACK / NOIR BLACK / NOIR PINK / ROSE PINK / ROSE
BLUE / BLEU BLUE / BLEU PURPLE / POURPRC PURPLE / POURPRC
BROWN / BRUN BROWN / BRUN RED / ROUGE RED / ROUGE
COPPER / CUIVRE COPPER / CUIVRE TAN / BRUN CLAIR TAN / BRUN CLAIR
GREEN / VERT GREEN / VERT VIOLET VIOLET
GRAY / GRIS GRAY / GRIS WHITE / BLANC WHITE / BLANC
ORANGE YELLOW / JAUNE YELLOW / JAUNE
