Ajuste de las bisagras
Hinge adjustment
2
3
Ajuste de altura
Ajuste de profundidad
Height adjustment
Depht adjustment
Después de ajustar todas
las cajas minifix, cúbralas
con las tapas adhesivas.
After you finish the
adjustment of the cams,
cover them with the
cover caps.
Pág. 24
www.rta.com.co
A
E
H
J
D
H
Q
B
4
Ajuste lateral
Side adjustment
Al terminar de armar,
desprenda las letras
A
adhesivas.
After you finish
assembling the cabinet,
take off the adhesive
letters.
INSTRUCCIONES DE ENSAMBLE
ASSEMBLY INSTRUCTIONS
Height: 48,78in
Alto: 123,9 cm
Width: 29,13 in
Ancho: 74 cm
Depth: 15,55 in
Fondo: 39,5 cm
LOT N°
Tel - (572) 691 17 00
PBX - (572) 695 91 81
Yumbo - Valle del Cauca - Colombia
www.rta.com.co
REF./SKU. BDT5367
Bar Obregón

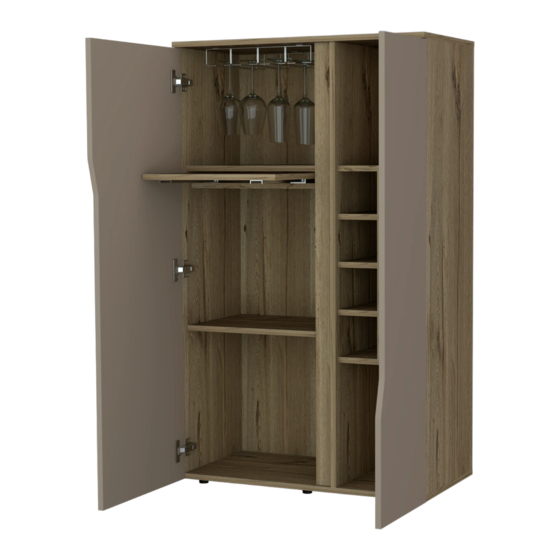

Obregón Bar Cabinet
