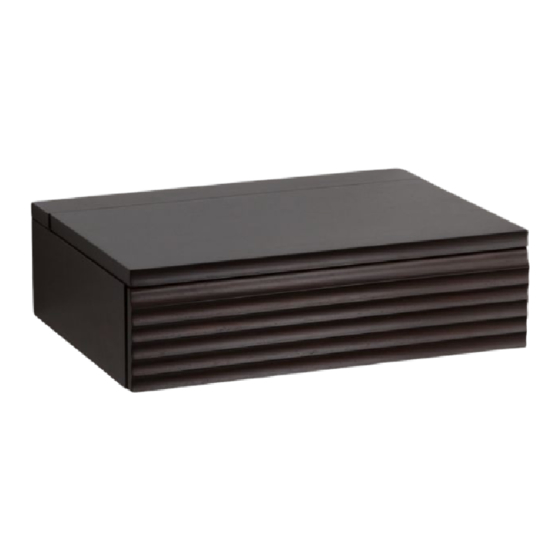

Installation Guide
K-18597
K-18599
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page "Français-1"
Español, página "Español-1"
1055673-2-B
Vanity
K-18598

Advertisement

Table of Contents
loading

Related Manuals for Kohler K-18597

Summary of Contents for Kohler K-18597

  • Page 1 Installation Guide Vanity K-18597 K-18598 K-18599 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1055673-2-B...

  • Page 2: Tools And Materials

    Thank You For Choosing Kohler Company We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before you start installation. If you encounter any installation or performance problems, please don’t hesitate to contact us. Our phone numbers and website are listed on the back cover.
  • Page 3 It is recommended that the drawer be removed from the vanity before beginning the vanity installation. Doing so will ease the installation process. Refer to the ″Remove/Adjust the Drawer″ section contained in this guide for proper removal. Kohler Co. 1055673-2-B...

  • Page 4: Prepare The Site

    3″ (7.6 cm) beyond the finished wall material. For All Installations: Complete the finished wall. Make sure the finished wall is straight and plumb, and the floor is flat and perpendicular to the finished wall. 1055673-2-B Kohler Co.

  • Page 5: Install The Brackets

    This will be the horizontal position where the vanity will slide onto the brackets. For K-18597: Using a level, draw a 24″ (61 cm) horizontal line through the marked height. This will be the horizontal position of the bottom of the vanity.
  • Page 6 Verify the mounted brackets are precisely level. If the brackets are not level, loosen the lag bolts, then insert a wood shim between the bracket and the wall. Retighten the lag bolts. Repeat this procedure for additional vanities. 1055673-2-B Kohler Co.
  • Page 7 finished surface of the adjoining vanity. The combined thickness of both vanities at the adjoining side is 3/4″ (1.9 cm). Partially drive three 1-1/4″ connection screws (not provided) through the pre-drilled holes at the adjoining side of the vanities. Remove the C-clamp and soft cloth. Kohler Co. 1055673-2-B...
  • Page 8 Reinstall the drawer. To properly reinstall the drawer, refer to the ″Remove/Adjust the Drawer″ section. If a Lavatory/Vessel Will Be Installed: Proceed to the ″Prepare for the Lavatory Installation″ section to install a lavatory or vessel. 1055673-2-B Kohler Co.
  • Page 9 Remove and discard the temporary support once the lavatory is properly installed. Attach bumpers (provided) to the top left and top right corners of the backside of the drawer/lid face. Reinstall the drawer. To properly reinstall the drawer, refer to the ″Remove the Drawer″ section. Kohler Co. 1055673-2-B...
  • Page 10 K-18598, K-18599 K-18597 Release Latch Release Latch Rail Underside View Rail Release Latch 6. Remove the Drawer NOTE: A release latch is located underneath the front of the drawer at each corner. For K-18598 and K-18599 To remove the drawer: Slide the drawer out on the rails until fully extended.
  • Page 11 Remove the Drawer (cont.) For K-18597 To remove the drawer: Slide the drawer out on the rails until fully extended. Hold the release latch on the left rail up and the release latch on the right rail down, then pull the front of the drawer off the rails.
  • Page 12 Rail Underside View 7. Adjust the Drawer NOTE: Drawer height adjustment is not a feature for K-18597. For K-18598 and K-18599 Models Only NOTE: A drawer height adjustment wheel is located underneath the front of the drawer at each corner.

  • Page 13: Outils Et Matériels

    Montant de 2x12 Merci d’avoir choisi la compagnie Kohler Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de problème d’installation ou de performance.
  • Page 14 300 lbs (136,08 kg). Il est recommandé que le tiroir soit retiré du meuble avant d’en commencer l’installation. Ceci facilitera le processus d’installation. Se référer à la section ″Retirer/ajuster le tiroir″ de ce guide pour un bon démontage. 1055673-2-B Français-2 Kohler Co.

  • Page 15: Préparer Le Site

    3″ (7,6 cm) au-delà du matériau du mur fini. Pour toutes les installations: Compléter le mur fini. S’assurer que le mur fini soit droit et d’aplomb, que le sol soit plat et perpendiculaire au mur fini. Kohler Co. Français-3 1055673-2-B...
  • Page 16 (121,9 cm) à travers la hauteur marquée. Ceci sera la position horizontale où le meuble glissera sur les supports. Pour le modèle K-18597: En utilisant un niveau à bulle, tracer une ligne horizontale de 24″ (61 cm) à travers la hauteur marquée. Ceci sera la position horizontale de la base du meuble.
  • Page 17 Vérifier que les supports montés sont précisément nivelés. Si les supports ne sont pas nivelés, desserrer les tire-fonds, puis insérer une cale en bois entre le support et le mur. Re-serrer les tire-fonds. Répéter cette procédure pour des meubles additionnels. Kohler Co. Français-5 1055673-2-B...
  • Page 18 3/4″ (1,9 cm). Engager partiellement trois vis de connexion de 1-1/4″ (non fournies) dans les orifices préalablement percés au côté adjacent des meubles. Retirer la pince en C et le chiffon doux. 1055673-2-B Français-6 Kohler Co.
  • Page 19 Pour proprement réinstaller le tiroir, se référer à la section ″Retirer/ajuster le tiroir″. Si un lavabo/cuve sera installé: Procéder à la section ″Se préparer pour l’installation du lavabo″ pour installer un lavabo ou une cuve. Kohler Co. Français-7 1055673-2-B...
  • Page 20 Attacher des amortisseurs (fournis) aux coins supérieurs gauches et droits de l’arrière de la face du tiroir/couvercle. Installer à nouveau le tiroir. Pour proprement installer le tiroir, se référer à la section ″Retirer/ajuster le tiroir″. 1055673-2-B Français-8 Kohler Co.
  • Page 21 K-18598, K-18599 K-18597 Loquet de Loquet de déblocage déblocage Rail Vue d'en-dessous Rail Languette Loquet de déblocage 6. Retirer le tiroir REMARQUE : Un loquet de déblocage est localisé sous l’avant du tiroir à chaque coin. Pour les modèles K-18598 et K-18599 Pour retirer le tiroir: Glisser le tiroir hors des rails en pleine extension.
  • Page 22 Retirer le tiroir (cont.) Pour K-18597 Pour retirer le tiroir: Glisser le tiroir hors des rails en pleine extension. Maintenir le loquet de déblocage sur le rail gauche vers le haut et celui de droite vers le bas, puis tirer l’avant du tiroir hors des rails.
  • Page 23 Vue d'en-dessous 7. Ajuster le tiroir REMARQUE : La hauteur du tiroir n’est pas une caractéristique du K-18597. Pour les modèles K-18598 et K-18599 uniquement REMARQUE : Une roue de réglage de hauteur du tiroir est localisée sous l’avant du tiroir à chaque coin.

  • Page 24: Herramientas Y Materiales

    • Listones de 2x4 (opcional) Gracias por elegir los productos de Kohler Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
  • Page 25 300 lbs (136,08 kg). Se recomienda retirar el cajón del tocador antes de comenzar la instalación del tocador. Esto facilitará el proceso de instalación. Consulte la sección ″Retire/ajuste el cajón″ de esta guía para retirarlo correctamente. Kohler Co. Español-2 1055673-2-B...

  • Page 26: Prepare El Sitio

    3” (7,6 cm) del material de la pared acabada. Para todas las instalaciones: Termine la pared acabada. Asegúrese de que la pared acabada esté recta y a plomo, y que el piso esté plano y perpendicular a la pared acabada. 1055673-2-B Español-3 Kohler Co.
  • Page 27 Ésta será la posición horizontal donde el tocador se deslizará sobre los soportes. Para el modelo K-18597: Utilizando un nivel, trace una línea horizontal de 24″ (61 cm) en la altura marcada. Ésta será la posición horizontal de la parte inferior del tocador.
  • Page 28 fijación, luego inserte una cuña de madera entre el soporte y la pared. Vuelva a apretar los pernos de fijación. Repita este procedimiento para los tocadores adicionales. 1055673-2-B Español-5 Kohler Co.
  • Page 29 El espesor combinado de ambos tocadores en el lado de unión es 3/4″ (1,9 cm). Atornille parcialmente tres 1-1/4″ tornillos de conexión (no provistos) a través de los orificios taladrados en en lado de unión de los tocadores. Retire la grapa en C y el paño suave. Kohler Co. Español-6 1055673-2-B...
  • Page 30 Para volver a instalar correctamente el cajón, consulte la sección ″Retire/ajuste el cajón″. Si va a instalar un lavabo/Vessel: Prosiga en la sección ″Prepare la instalación del lavabo″ para instalar un lavabo o Vessel. 1055673-2-B Español-7 Kohler Co.
  • Page 31 Fije los topes (provistos) en las esquinas superior izquierda y superior derecha del dorso de la cara del cajón/tapa. Vuelva a instalar el cajón. Para volver a instalar correctamente el cajón, consulte la sección ″Retire el cajón″. Kohler Co. Español-8 1055673-2-B...
  • Page 32 K-18598, K-18599 K-18597 Seguro de Seguro de enganche enganche Riel Vista por debajo Riel Lengüeta Seguro de enganche 6. Retire el cajón NOTA: El seguro de enganche se encuentra debajo del frente del cajón en cada esquina. Para los modelos K-18598 y K-18599 Para retirar el cajón:...
  • Page 33 Retire el cajón (cont.) Deslice el cajón hacia dentro y hacia fuera del tocador para asegurar que funcione suavemente. Para el modelo K-18597 Para retirar el cajón: Deslice hacia fuera el cajón hasta que los rieles estén completamente extendidos. Sostenga hacia arriba el seguro de enganche del riel izquierdo y hacia abajo el seguro de enganche del riel derecho, luego jale para separar el frente del cajón de los rieles.
  • Page 34 Lengüeta Vista por debajo 7. Ajuste el cajón NOTA: El cajón del modelo K-18597 no tiene ajuste de altura. Sólo para los modelos K-18598 y K-18599: NOTA: La rueda de ajuste de altura del cajón se encuentra debajo del frente del cajón en cada esquina.
  • Page 35 1055673-2-...
  • Page 36 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2006 Kohler Co. 1055673-2-B...
