Hioki PW9000 Instruction Manual

PW9000, PW9001
結線アダプタ
WIRING ADAPTER
取扱説明書 / Instruction Manual
May 2020 Revised edition 3
PW9000A980-03 20-05H
はじめに
このたびは、 HIOKI PW9000, PW9001 結線アダプタ をご選定いただき、 誠
にありがとうございます。この製品を十分にご活用いただき、末長くご使用
いただくためにも、取扱説明書はていねいに扱い、いつもお手元に置いてご
使用ください。
仕様
製品保証期間 1 年間
使用場所 屋内、高度 2000 ｍ まで 汚染度２
使用温湿度範囲 -10C ～ 50C、80％ rh 以下 ( 結露しないこと )
保存温湿度範囲 -20C ～ 50C、80％ rh 以下 ( 結露しないこと )
PW9000: 1000 V (A-B 間、B-C 間、C-A 間 )
最大入力電圧 PW9001: 1000 V (A-N 間、B-N 間、C-N 間 )
1000 V、測定カテゴリⅢ ( 予想される過渡過電圧 8000V)
対地間最大定格電圧
600 V、測定カテゴリⅣ ( 予想される過渡過電圧 8000V)
最大定格電流 1 A
AC6.880 kVrms (50/60 Hz、感度電流 1 mA)
耐電圧
電圧入力端子 - ケース間
適合規格 EN 61010、A タイプ
外形寸法 約 125W×80H×32D mm ( ケーブル長 約 152 mm)
質量 約 190 g
1740 V (A-B 間、B-C 間、C-A 間 )

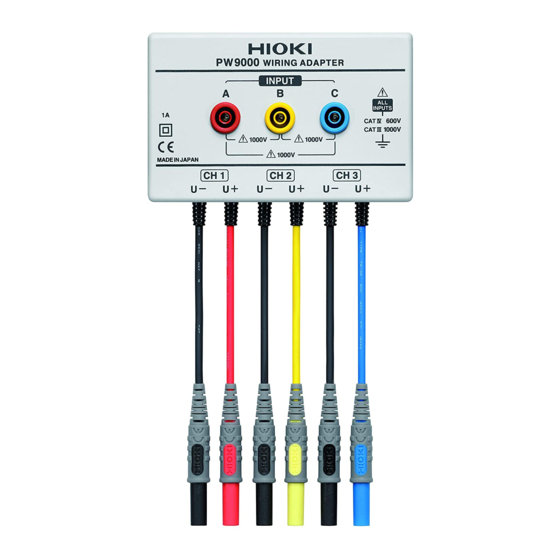

概要
結線アダプタは、三相 3 線または三相 4 線の電源電圧ライン測定に使用する
PQ3198 電源品質アナライザ用のアダプタです。PW3390 パワーアナライ
ザにも使用できます。
PW9000
結線アダプタ
PW9001
結線アダプタ
JA/EN
ご使用の前に
安全についての注意および保守サービスについては、接続する機器の取扱説
明書をご覧ください。
注意や危険を示します。機器上にこの記号が表示されている場
合は、取扱説明書の該当箇所をご覧ください。
作業者が死亡または重傷に至る切迫した危険がある場合につい
て記述しています。
作業者が軽傷を負うおそれがある場合、または機器などに損害
や故障を引き起こすことが予想される場合について記述してい
ます。
感電事故を防ぐため、ケーブル内部から白または赤色部分（絶縁
層）が露出していないか確認してください。ケーブル内部の色が
露出している場合は、使用しないでください。
接続方法
･ 最大入力電圧を超える測定はしないでください。本器を破損し、
人身事故になります。
･ 対地間最大定格電圧は 1000 V (CAT Ⅲ ), 600 V (CAT Ⅳ ) で
す。 大地に対してこの電圧を超える測定はしないでください。 本
器を破損し、人身事故になります。
･ ただし、最大入力電圧や対地間最大定格電圧は、接続する機器
に依存します。

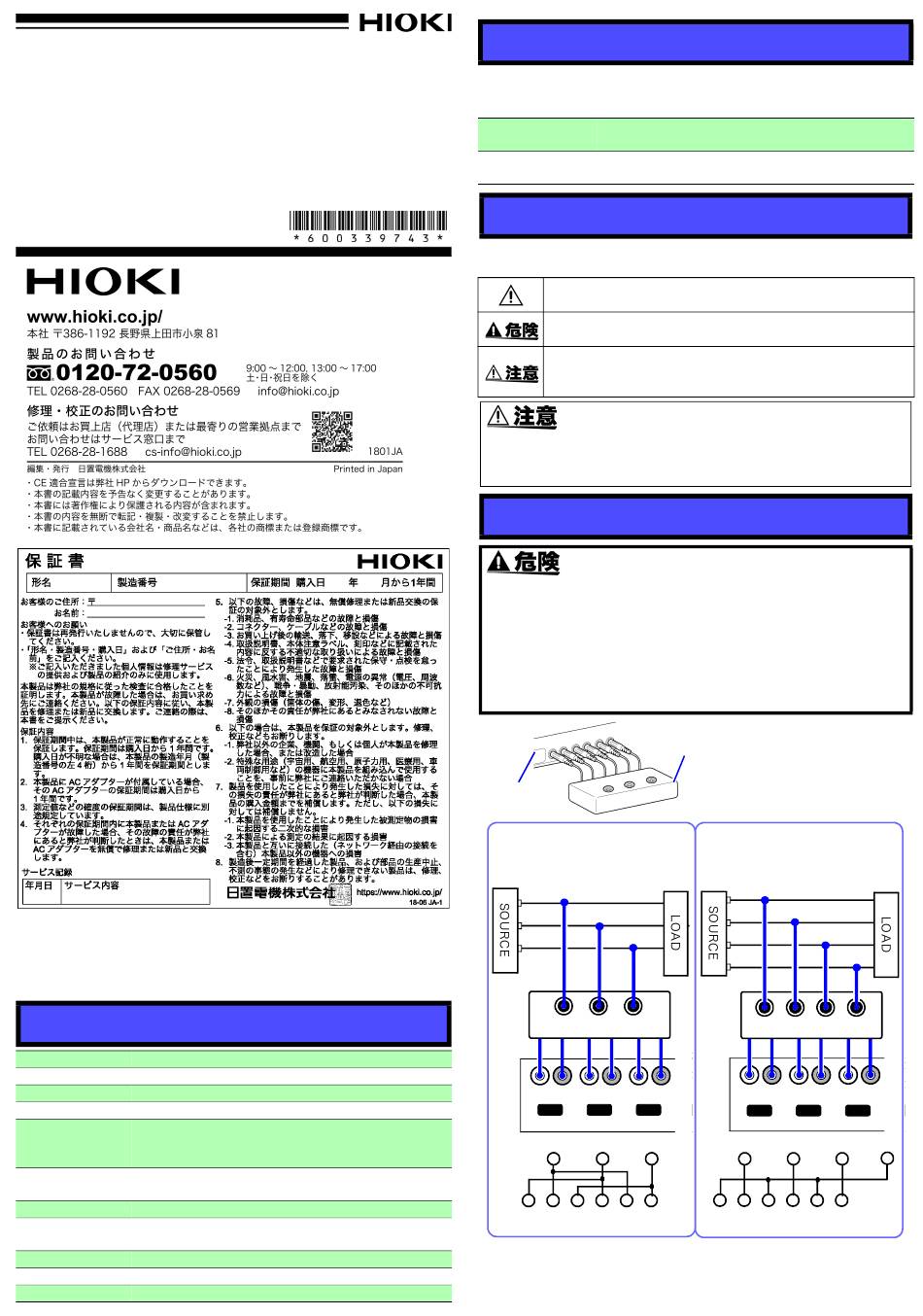

例 :
PQ3198
PW9000 結線アダプタ
三相 3 線 (3P3W3M)
電源側
A
B
C
赤
A
黒 赤
U- U+ U- U+ U- U+
CH1
A
U- U+ U- U+ U- U+
CH1
PW3390 への接続方法は、PW3390 の取扱説明書をご覧ください。
HIOKI PW9000A980-03
三相 3 線用 (3P3W3M)
通常 6 本必要になる電圧コードを 3 本で結線できます。
三相 4 線用 (3P4W)
通常 6 本必要になる電圧コードを 4 本で結線できます。
PW9000
PW9001 結線アダプタ
三相 4 線 (3P4W)
A, B, C: Line 負荷側
電源側
A
B
C
N
黄 青
B C
黒 黄 黒 青 黒
CH2 CH3 CH
U INPUT
B C
U- U+ U- U+ U- U+
CH2 CH3 CH1
結線アダプタの出力端子 6 本
すべてを、接続する機器の電
圧入力端子に合わせて差し込
みます。
止まるまで確実に挿入してく
ださい。
A, B, C: Line 負荷側
N: Neutral
赤 黄 青 黒
A B C N
赤 黒 黄 黒 青
U- U+ U- U+ U- U+
CH1 CH2 CH3 CH
U INPUT
A B C N
CH2 CH3
