Hioki 9264-01 Instruction Manual

9264-01, 9264-02
結線アダプタ
WIRING ADAPTER
取扱説明書 INSTRUCTION MANUAL
November 2003 Revised edition 1 Printed in Japan
9264A980-01 03-11H
本 社 TEL 0268-28-0555 FAX 0268-28-0559
〒386-1192 上田市小泉 81
東 北 (営) TEL 022-288-1931 FAX 022-288-1934
〒984-0011 仙台市若林区六丁の目西町 8-1 斉喜センタービル 2F
長 野 (営) TEL 0268-28-0561 FAX 0268-28-0569
〒386-1192 上田市小泉 81
東 京 (営) TEL 03-5835-2851 FAX 03-5835-2852
〒101-0032 千代田区岩本町 2-3-3 友泉岩本町ビル 1F
特 販 課 TEL 03-5835-2855 FAX 03-5835-2856
〒101-0032 千代田区岩本町 2-3-3 友泉岩本町ビル 1F
■修理・校正業務のご用命は弊社まで •••ISO / IEC 17025 認定取得
〒 386-1192 上田市小泉 81
TEL 0268-28-0823 FAX 0268-28-0824
※お問い合わせは、最寄りの営業所または本社販売企画課まで。
0120-72-0560 TEL 0268-28-0560 FAX 0268-28-0579
E-mail:info@hioki.co.jp URL http: //www.hioki.co.jp/
はじめに
9264-01, 02 結線アダプタ
このたびは、HIOKI
き、誠にありがとうございます。この製品を十分にご活用いただき、
末長くご使用いただくためにも、取扱説明書はていねいに扱い、い
つも手元に置いてご使用ください。
保 証 書
形名 製造番号
9264-01, 9264-02
本製品は、弊社の厳密なる検査を経て合格した
製品をお届けした物です。万一ご使用中に故障
が発生した場合は、お買い求め先に依頼してく
ださい。本書の記載内容で無償修理をさせてい
ただきます。 （保証期間は購入日より１年間で
す。購入日が不明の場合は、製品の製造月から
１年を目安とします）
依頼の際は、本書を提示してください。
お客様
ご住所 : 〒
ご芳名 :
＊お客様へのお願い
• 保証書の再発行はいたしませんので、 大切に保
管してください。
• 「形名、製造番号、購入日」 およびお客様 「ご
住所、ご芳名」 は恐れ入りますが、お客様にて
記入していただきますようお願いいたします。
サービス記録
年月日 サービス内容
仕様
3196
使用可能機種
屋内 , 高度 2000 m まで
使用場所
-20 〜 50°C, 80%rh 以下 ( 結露しないこと )
保存温湿度範囲
0 〜 40°C, 80%rh 以下 ( 結露しないこと )
使用温湿度範囲
AC780 Vrms, 1103 V ピーク値
最大入力電圧
(A-B 間 , B-C 間 , C-A 間 )
対地間最大定格電圧 AC600 Vrms (9264-02: A-N 間 , B-N 間 , C-N 間 )
AC5.55 kVrms( 感度電流 1 mA)
耐電圧
(50/60 Hz, 1 分間 ) 電圧入力端子 - ケース間
EN61010-1:2001
適合規格 ( 安全性 )
電圧入力部 汚染度 2,
測定カテゴリⅢ ( 予想される過渡過電圧 6000 V)
約 125W x 80Hx 32D mm ( ケーブル長 : 約 152 mm)
外形寸法
約 180 g
質量
北関東 (営) TEL 048-266-8161 FAX 048-269-3842
〒333-0847 川口市芝中田 2-23-24 日置ビル
神奈川 (営) TEL 046-224-8211 FAX 046-224-8992
〒243-0016 厚木市田村町 8-8 柳田ビル 5F
静 岡 (営) TEL 054-254-4166 FAX 054-254-3160
〒420-0054 静岡市南安倍 1-3-10 山善ビル 7F
名古屋 (営) TEL 052-702-6807 FAX 052-702-6943
〒465-0081 名古屋市名東区高間町 22
大 阪 (営) TEL 06-6871-0088 FAX 06-6871-0025
〒560-0085 豊中市上新田 2-13-7
広 島 (営) TEL 082-879-2251 FAX 082-879-2253
〒731-0122 広島市安佐南区中筋 3-28-13 中筋駅前ビル 3F
福 岡 (営) TEL 092-482-3271 FAX 092-482-3275
〒812-0006 福岡市博多区上牟田 3-8-19 みなみビル 1F
をご選定いただ
保証期間
購入日 年 月より１年間
1. 取扱説明書 • 本体注意ラベル（刻印を含む）な
どの注意事項にしたがった正常な使用状態で
保証期間内に故障した場合には、無償修理い
たします。
2. 保証期間内でも、次の場合には有償修理とな
ります。
-1.本書の提示がない場合。
-2.取扱説明書に基づかない不適当な取扱い、
または使用上の誤りによる故障および損傷。
-3.不当な修理や改造による故障および損傷。
-4.お買い上げ後の輸送や落とされた場合など
による故障および損傷。
-5.外観上の変化（筐体のキズ）の場合。
-6.火災•公害•異常電圧および地震•雷•風水害
その他天災地変など、外部に原因がある故
障および損傷。
-7.消耗部品（乾電池等）が消耗し取換えを要
する場合。
-8.その他弊社の責任とみなされない故障。
3. 本保証書は日本国内のみ有効です。
(This warranty is valid only in Japan.)
〒 386-1192 上田市小泉８１
TEL 0268-28-0555/ FAX 0268-28-0559
ご使用前に
安全についての注意および保守サービスについては、 3196 電源品質
アナライザのクイックスタートマニュアルを参照してください。
記号について
使用者は、取扱説明書内の
み注意する必要があることを示します。
使用者は、機器上に表示されている
て、取扱説明書の
をしてください。
操作や取扱いを誤ると、使用者が死亡または重傷につながる危
険性が極めて高いことを意味します。

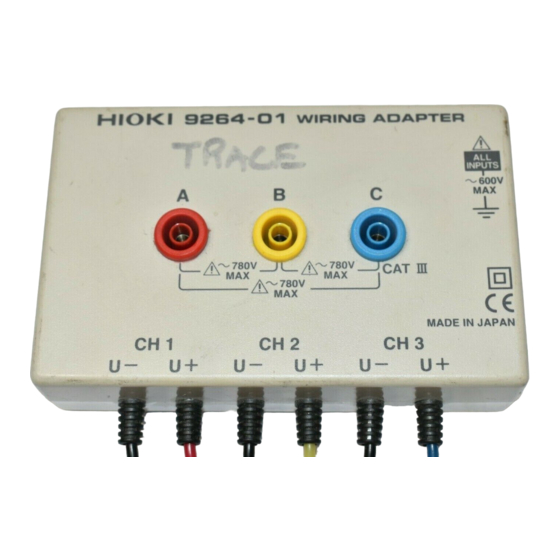

概要
結線アダプタは、三相 3 線または三相 4 線の電源電圧ライン測定に
使用する 3196 電源品質アナライザ専用のアダプタです。
9264-01 結線アダプタ : 三相 3 線用 (3P3W3M)
通常 6 本必要になる電圧コードを 3 本で結線できます。
9264-02 結線アダプタ : 三相 4 線用 (3P4W)
通常 6 本必要になる電圧コードを 4 本で結線できます。

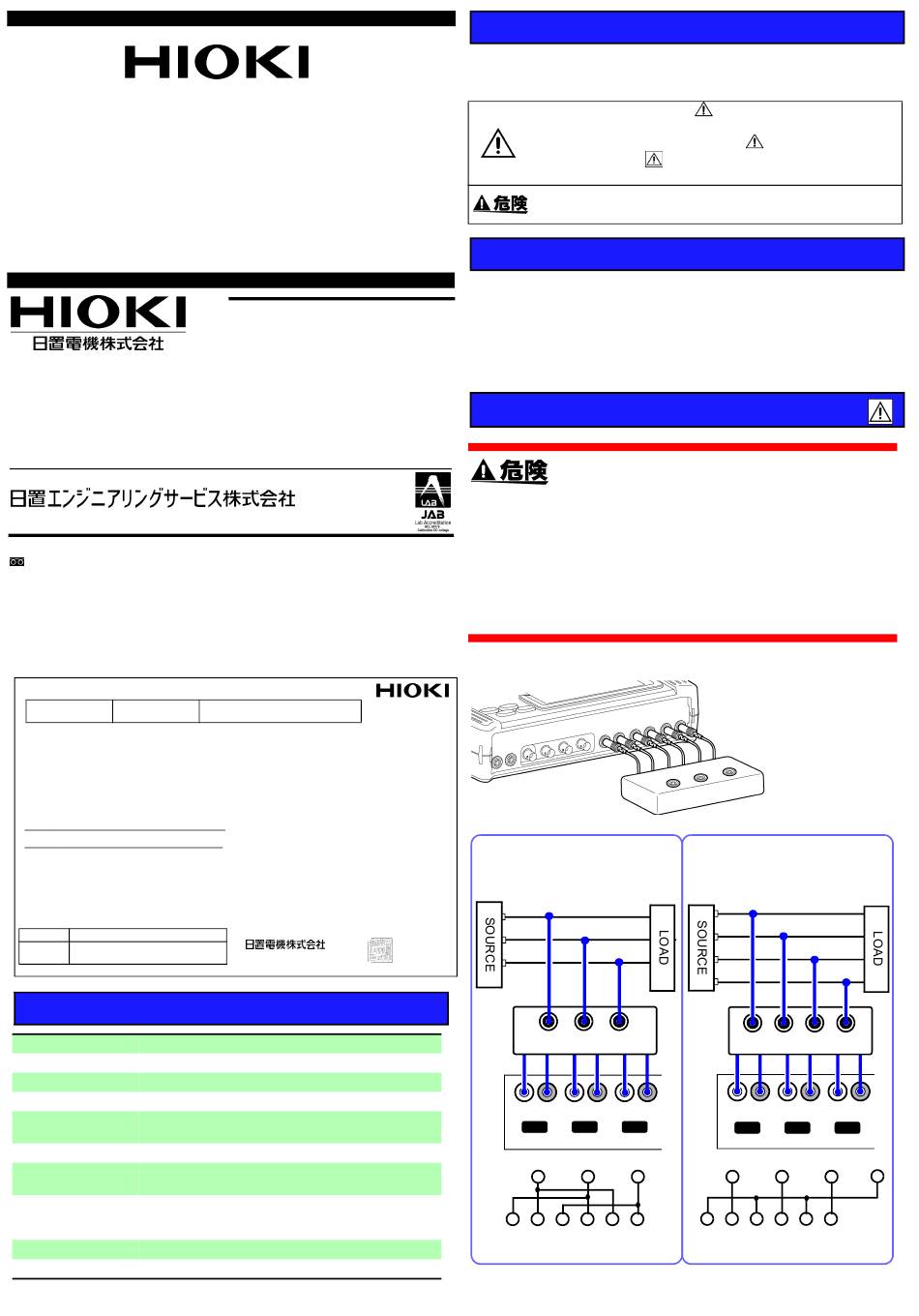

接続方法
• 最大入力電圧は AC780Vrms、1103V ピークです。この最大入力
電圧を超える測定はしないでください。本器を破損し、人身事故
になります。
• 対地間最大定格電圧は AC600 Vrms です。大地に対してこの電
圧を超える測定はしないでください。本器を破損し、人身事故に
なります。
• 感電事故を避けるため、 結線アダプタを 3196 に接続する場合は、
必ず 3196 の電源を OFF にしてください。
3196
9264-01
9264-01 結線アダプタ
三相 3 線 (3P3W3M)
A,B,C:Line
電源側
A
B
C
00-12
黄
赤
A B
黒 赤 黒 黄
U- U+ U- U+ U- U+
CH1 CH2
U INPUT
A B
U- U+ U- U+ U- U+
CH1 CH2
マ−クのあるところは、必ず読
マ−クのところについ
マ−クの該当箇所を参照し、機器の操作
結線アダプタの出力端子
6 本すべてを、3196 の電
圧入力端子の色に合わせ
て差し込みます。
止まるまで確実に
挿入してください。
9264-02 結線アダプタ
三相 4 線 (3P4W)
A,B,C:Line
負荷側
電源側
A
N:Neutral
B
C
N
青 赤 黄
C
A
黒 青 黒 赤 黒
U- U+ U- U+ U- U+
CH3 CH
CH1
C A B
U- U+ U- U+ U- U+
CH1 CH2
CH3
負荷側
青 黒
B C N
黄 黒 青
CH2 CH3 CH
U INPUT
C
N
CH3
