Related Manuals for Clas Ohlson SB005
Summary of Contents for Clas Ohlson SB005

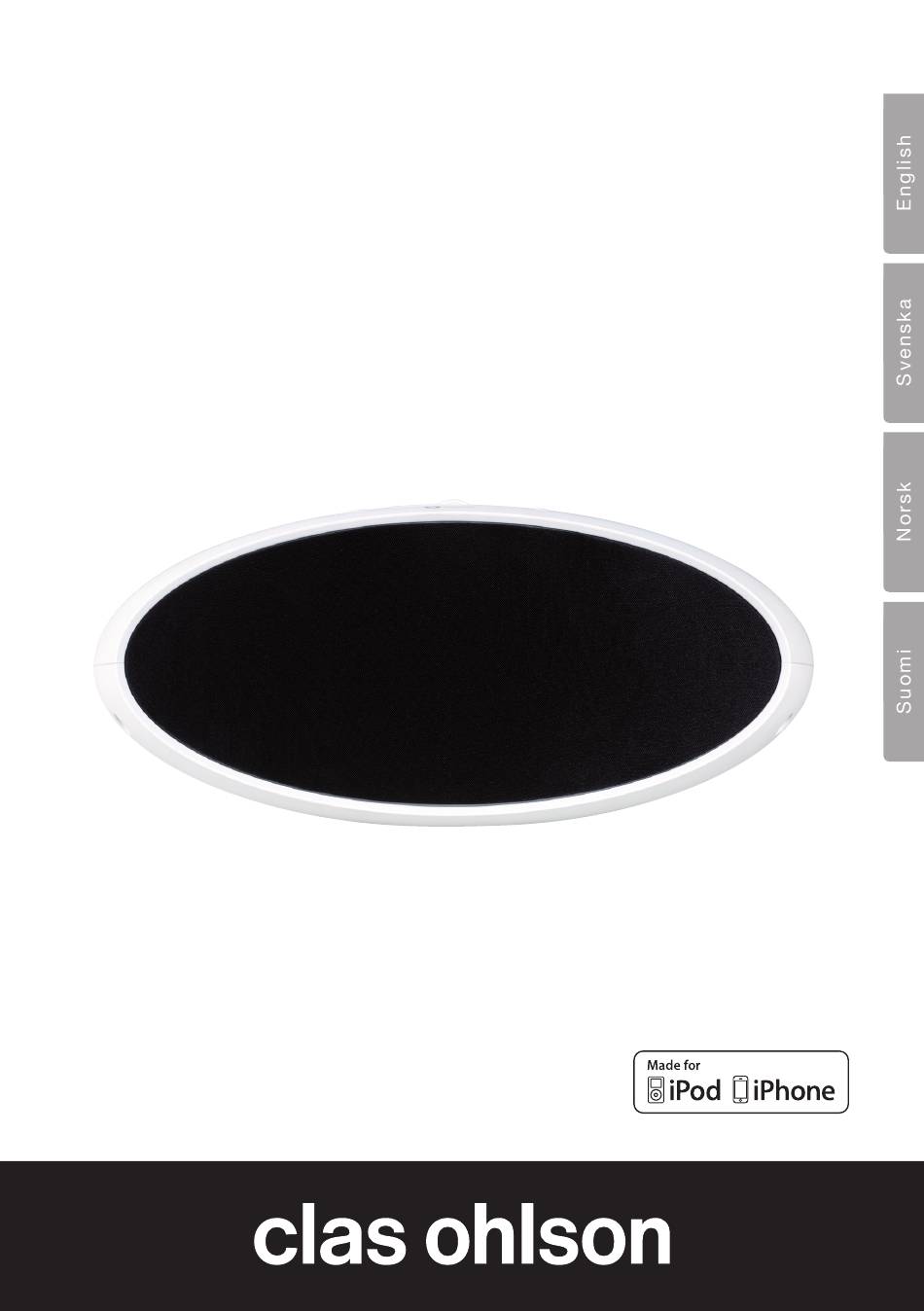

- Page 1 Docking speaker for iPod/iPhone Högtalare för iPod-/iPhone Høyttaler for iPod-/iPhone Kaiutin iPodille/iPhonelle Ver. 201105 Art.no Model 38-4415 SB005...
-
Page 3: Product Description
Docking speaker for iPod/iPhone Art.no 38-4415 Model SB005 Please read the entire instruction manual before use and save it for future reference. We reserve the right for any errors in text or images and for making any necessary technical changes to this document. If you should have any questions concerning technical problems please contact our Customer Services. Safety • The product should not be taken apart or modified. Certain exposed parts inside the casing carry dangerous current. Touching these can lead to fire or electric shock. • The product is intended for indoor use only. • Never subject the product to high temperature, dust, heavy vibration, impacts, humidity or moisture. • Do not place the product where there is a risk of it falling into water or other liquid. Do not place any objects containing liquid on the product, e.g. flower vases or drinks. • Protect your hearing. Listening to the player on high volume for prolonged periods can lead to permanent hearing loss. Product description • Docking speaker for iPod/iPhone, with remote control • LINE-IN jack Specifications Mains supply 100–240 V, 50–60 Hz Mains adaptor 16 V, 2.5 A 6 x 2+15 W RMS Output power Size (L x B x H) -
Page 4: Buttons And Functions
Buttons and functions Speaker 8. [ ►II ] Play/Pause 1. [ ] Standby switch 9. Led indicator 2. [ VOL - ] Lower volume 10. Sound hole 3. [ VOL + ] Raise volume 11. [ ON/OFF ] switch 4. Adjustable support for iPod/iPhone 12. Mains adaptor socket 5. iPod/iPhone dock 13. LINE-IN jack 6. [ |◄◄ ] Down in the play list/menu 7. [ ►►| ] Up in the play list/menu... -
Page 5: Operation
Remote controller 14. [ ] Mute button 15. [ ▲ ] Up in the play list/menu 16. [ |◄◄ ] Backwards in the play list/menu 17. [ ▼ ] Down in the play list/menu 18. [ MENU ] Backwards in the iPod/ iPhone menu 19. [ BASS ] Raise/lower bass level 20. [ ] Standby switch 21. [ ►II ] Play/Pause 22. [ ►►| ] Forwards in the play list/menu 23. [ ENTER ] Confirm selection 24. [ + ] Volume/Bass 25. [ - ] Volume/Bass Operation Note: Be careful not to damage your iPod/iPhone or the dock during the docking process. • Plug the mains adaptor into a wall socket and then into the socket on the back of the unit. Make sure the ON/OFF switch (11) is in the ON position. A blue LED on the front of the unit will start to flash to indicate that the unit is in standby mode. • Place an iPod/iPhone into the dock and adjust the back support (4) until the iPod/ iPhone is firmly seated. • As long as the speaker is in standby or play mode, the iPod/iPhone will be charged. • Press [ ] to start playback. The LED will now shine steadily. • Start/stop playback and navigate in the play lists and in the iPod/iPhone menus using the controls listed above. • The Repeat and Random functions cannot be controlled via the unit or the remote controller; they can only be controlled using the buttons on your iPod/iPhone. Bass • The remote controller has a bass control. • Press [ BASS ] and then [ + ]/[ - ] to raise or lower the level of the bass. Note: After 5 seconds, the [ + ]/[ - ] buttons revert to controlling the volume. -
Page 6: Care And Maintenance
LINE-IN An external/auxiliary audio device can be connected to the LINE-IN jack (13). The sound from any docked iPod/iPhone will be disconnected when an external audio device has been connected. Disconnect the external audio device from the line-in jack and press [ ►II ] to resume iPod/iPhone playback. Care and maintenance • Do not subject the appliance to excessive force, shock, dust or extreme temperature. • Do not tamper with or modify the appliance in any way. • Use a damp cloth to clean the outer casing. Never use solvents or corrosive cleaning products. • Keep the appliance away from sources of electrical noise. Troubleshooting guide • The unit will not Make sure the mains adaptor is properly connected switch on. to both the unit and the wall socket. • Make sure that the wall socket is live/switched on and that the adaptor or cable is not damaged. • Make sure the ON/OFF switch (11) on the back of the unit is in the ON position. • No sound from Check the volume. • connected iPod/ Make sure that your iPhone/iPod is properly iPhone. connected to the dock. • No sound from Check the volume level of both the speaker and connected exter- the external audio device. •... - Page 7 Högtalare för iPod-/iPhone Art.nr 38-4415 Modell SB005 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress- uppgifter på baksidan). Säkerhet • Produkten får inte demonteras eller ändras. Farlig spänning finns oskyddad på komponenter inuti produktens hölje. Kontakt med dessa kan leda till brand eller ge elektriska stötar. • Produkten är endast avsedd för inomhusbruk. • Utsätt aldrig produkten för höga temperaturer, dammig miljö, starka vibrationer, stötar, fukt eller väta. • Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte några föremål som innehåller vätska på produkten, t.ex. en blomvas eller dryck. • Skydda din hörsel. Att lyssna med hög volym under lång tid kan leda till bestående hörselskador. Produktbeskrivning • Högtalare med fjärrkontroll för iPod-/iPhone • LINE IN-ingång Specifikationer 100–240 V, 50–60 Hz Nätanslutning Nätadapter 16 V, 2,5 A Uteffekt 6 x 2+15 W RMS Mått (L x B x H)
-
Page 8: Knappar Och Funktioner
Knappar och funktioner Högtalare 8. [ ►II ] Play/Pause 1. [ ] Standby På/Av 9. Ledindikator 2. [ VOL - ] Minska volym 10. Ljudhål 3. [ VOL + ] Öka volym 11. [ ON/OFF ] Strömbrytare 4. Justerbart stöd för iPod/iPhone 12. Anslutning för medföljande nätadapter 5. iPod-/iPhonedocka 13. LINE IN-ingång 6. [ |◄◄ ] Nedåt i spellista/meny 7. [ ►►| ] Uppåt i spellista/meny... - Page 9 Fjärrkontroll 14. [ ] Tyst 15. [ ▲ ] Uppåt i spellista/meny 16. [ |◄◄ ] Bakåt i spellista/meny 17. [ ▼ ] Nedåt i spellista/meny 18. [ MENU ] Bakåt i iPod-/iPhonemenyn 19. [ BASS ] Öka/minska basen 20. [ ] Standby På/Av 21. [ ►II ] Play/Pause 22. [ ►►| ] Framåt i spellista/meny 23. [ ENTER ] Bekräfta val 24. [ + ] Volym/Bas 25. [ - ] Volym/Bas Användning Obs! Var försiktig när du ansluter din iPod/iPhone så att inte den eller dockan skadas. • Anslut nätadaptern till ett vägguttag och till dess ingång på apparatens baksida. Kontrollera att ON/OFF-brytaren (11) är i läge ON. En blå LED-lampa blinkar på apparatens framsida vilket indikerar standbyläge. • Anslut en iPod/iPhone till dockan och justera stödet (4) så att din iPod/iPhone sitter stadigt i dockan. • Så länge högtalaren är i standby-/playläge laddas din iPod/iPhone. • Tryck [ ] för att starta uppspelningen. LED-lampan lyser med fast sken. • Starta/stoppa uppspelning och navigera i spellistor och i iPod/-iPhonemenyerna på det sätt som beskrivits ovan. • Repeat- och Randomfunktionerna kan inte styras från apparaten eller fjärrkontrollen, styr dessa direkt från din iPod/iPhone. BASS • Fjärrkontrollen har en BASS-kontroll. • Tryck [ BASS ] och sedan [ + ]/[ - ] för att öka eller minska basåtergivningen. OBS! [ + ]/[ - ] kontrollerna återgår efter ca 5 sekunder till att åter styra volymen.
-
Page 10: Skötsel Och Underhåll
LINE IN Anslut en extern enhet till LINE IN-ingången (13). Ljudet från ev. ansluten iPod/iPhone stängs av när en extern enhet ansluts. Dra ur den externa enheten och tryck [ ►II ] för att starta uppspelning från iPod/iPhone igen. Skötsel och underhåll • Utsätt inte apparaten för slag eller stötar och inte heller för extremt dammiga, mycket varma eller kalla miljöer. • Gör inga ingrepp eller ändringar på apparaten. • Använd endast en lätt fuktad trasa för att rengöra apparaten utvändigt. An- vänd aldrig lösningsmedel eller frätande kemikalier. • Placera inte apparaten på eller i närheten av andra elektriska apparater som kan ge upphov till störningar. Felsökningsschema Apparaten går • Se till att nätadaptern är ordentligt ansluten till både apparat inte att slå på. och vägguttag. • Kontrollera att det finns ström i vägguttaget och att inte nätadaptern eller sladden är skadad. • Kontrollera att ON/OFF-brytaren (11) på apparatens baksida är i läge ON. Inget ljud från • Kontrollera volymen. ansluten iPod/ • Se till att din iPod/iPhone är ordentligt ansluten till dockan. iPhone. Inget ljud från • Kontrollera högtalarens och den anslutna enhetens volym. ansluten extern • Se till att enheten är ordentligt ansluten till LINE IN- ingången. enhet. - Page 11 Høyttaler for iPod-/iPhone Art.nr. 38-4415 Modell SB005 Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reser- verer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden). Sikkerhet • Produktet må ikke demonteres eller forandres på. Farlig spenning ligger ubeskyttet på visse komponenter under produktets deksel. Kontakt med disse kan føre til brann eller gi elektriske støt. • Produktet er kun beregnet for innendørs bruk. • Utsett aldri produktet for høye temperaturer, fuktighet, støvete miljøer, sterke vibrasjoner eller støt. • Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet nær gjenstander som kan forårsake at væske skylles over produktet. • Beskytt hørselen din. Lytting med høyt volum over lengre tid kan føre til varige hørselsskader. Produktbeskrivelse • Høyttaler med fjernkontroll for iPod-/iPhone • LINE IN-inngang Spesifikasjoner Strømtilkobling 100–240 V, 50–60 Hz Strømadapter 16 V, 2,5 A 6 x 2 + 15 W RMS Effekt ut Mål (l x b x h)
-
Page 12: Knapper Og Funksjoner
Knapper og funksjoner Høyttaler 8. [ ►II ] Play/Pause 1. [ ] Standby av/på 9. Ledindikator 2. [ VOL - ] Senke volum 10. Lydutgang 3. [ VOL + ] Heve volum 11. [ ON/OFF ] Strømbryter 4. Justerbart støtte for iPod/iPhone 12. Tilkoblingspunkt for nettadapter 5. iPod-/iPhone-dokkingstasjon 13. LINE IN-inngang 6. [ |◄◄ ] Ned i spillelisten/meny 7. [ ►►| ] Opp i spillelisten/meny... - Page 13 Fjernkontroll 14. [ ] Stille 15. [ ▲ ] Oppover i spillelisten/menyen 16. [ |◄◄ ] Bakover i spillelisten/menyen 17. [ ▼ ] Nedover i spillelisten/menyen 18. [ MENU ] Bakover i iPod-/iPhonemenyen 19. [ BASS ] Øke/redusere basstyrken 20. [ ] Standby av/på 21. [ ►II ] Play/Pause 22. [ ►►| ] Framover i spillelisten/menyen 23. [ ENTER ] Bekrefte valg 24. [ + ] Volum/Bass 25. [ - ] Volum/Bass Bruk Obs! Vær forsiktig når iPoden/iPhonen kobles til slik at den ikke skades. • Nettadapteren kobles til et strømuttak og til inngangen på apparatets bakside. Kontroller at ON/OFF-bryteren (11) er i innstilt på ON. En blå LED-lampe på apparatets framside blinker for å indikere standbymodus. • iPoden/iPhonen kobles til dokkingstasjonen. Juster støtten (4) slik at iPoden/ iPhonen sitter godt plassert i dokkingstasjonen. • Når høyttaleren er i standby-/spillemodus lades iPoden/iPhonen. • Trykk på [ ] for å starte avspillingen. LED- lampen lyser med et kontinuerlig skinn. • Starte/stoppe avspilling og navigere spillelister i iPod-/iPhonemenyen på samme måte som beskrevet ovenfor. • Repeat- og Random-funksjonene kan ikke styres fra apparatet eller fjernkontrollen. De styres direkte fra iPoden/iPhonen. Bass • Fjernkontrollen har en BASS-kontroll. • Trykk [ BASS ] og deretter [ + ]/[ - ] for å øke eller minske bassgjengivelsen. OBS! [ + ]/[ - ] kontrollene går tilbake etter ca. 5 sekunder til igjen å styre volumet.
-
Page 14: Stell Og Vedlikehold
LINE IN En ekstern enhet kobles til LINE IN-inngangen (13). Lyden fra en ev. tilkoblet iPod/ iPhone skrus av når en ekstern enhet kobles til. Trekk ut den eksterne enheten og trykk [ ►II ] for å starte avspillingen fra iPod/iPhone igjen. Stell og vedlikehold • Utsett ikke apparatet for slag eller støt. Det må heller ikke utsettes for ekstremt mye støv, sterk varme eller kalde miljøer. • Ikke foreta inngrep eller endringer på apparatet. • Bruk en myk, lett fuktet klut til rengjøring av hovedenhetens utvendige deksel. Bruk aldri løsemidler eller etsende kjemikalier. • Plasser ikke apparatet på eller nær elektriske apparater som kan gi forstyrrelser. Feilsøking • Det går ikke Påse at strømadapteren er skikkelig plugget både til å starte apparatet og strømuttaket. • apparatet. Sjekk at den er spenning i strømuttaket og at ledningen ikke er skadet. • Kontroller at ON-/OFF-bryteren (11) er i innstilt på ON. Ingen lyd fra • Kontroller volumet. • tilkoblet iPod-/ Påse at iPoden/iPhonen er koblet riktig. iPhone. Ingen lyd • Kontroller volumet på den tilkoblede enheten og høyttaleren. • fra tilkoblet Påse at enheten er ordentlig koblet til LINE IN-inngangen. ekstern enhet. -
Page 15: Tekniset Tiedot
Kaiutin iPodille/iPhonelle Tuotenro 38-4415 Malli SB005 Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Turvallisuus • Älä pura tai muuta laitetta. Tuotteen rungon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja. Niiden koskettaminen voi johtaa tulipaloon tai sähköiskuun. • Tuote on tarkoitettu vain sisäkäyttöön. • Älä altista tuotetta korkeille lämpötiloille, pölylle, tärinälle, iskuille, kosteudelle tai nesteille. • Älä sijoita tuotetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä pane laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja. • Suojaa kuuloasi. Pitkäaikainen altistuminen kovalle äänenvoimakkuudelle saattaa aiheuttaa pysyviä kuulovaurioita. Tuotekuvaus • Kaiutin iPodille/iPhonelle ja kaukosäädin • LINE IN -liitäntä Tekniset tiedot Verkkoliitäntä 100–240 V, 50–60 Hz Muuntaja 16 V, 2,5 A 6 x 2 + 15 W (RMS) Antoteho Mitat (PxLxK) -
Page 16: Painikkeet Ja Toiminnot
Painikkeet ja toiminnot Kaiutin 8. [ ►II ] Toisto/tauko 1. [ ] Valmiustila päällä / pois päältä 9. Led-ilmaisin 2. [ VOL - ] Vähennä äänenvoimakkuutta 10. Äänireikä 3. [ VOL + ] Lisää äänenvoimakkuutta 11. [ ON/OFF ] Virtakytkin 4. Säädettävä iPod/iPhone-tuki 12. Mukana tulevan muuntajan liitäntä 5. iPod/iPhone-telakka 13. LINE IN -liitäntä 6. [ |◄◄ ] Alaspäin soittolistalla/valikossa 7. [ ►►| ] Ylöspäin soittolistalla/valikossa... - Page 17 Kaukosäädin 14. [ ] Äänetön 15. [ ▲ ] Ylöspäin soittolistalla/valikossa 16. [ |◄◄ ] Taaksepäin soittolistalla/valikossa 17. [ ▼ ] Alaspäin soittolistalla/valikossa 18. [ MENU ] Taaksepäin iPod/iPhone-valikossa 19. [ BASS ] Basson lisääminen/vähentäminen 20. [ ] Valmiustila päällä / pois päältä 21. [ ►II ] Toisto/tauko 22. [ ►►| ] Eteenpäin soittolistalla/valikossa 23. [ ENTER ] Valinnan vahvistaminen 24. [ + ] Äänenvoimakkuus/basso 25. [ - ] Äänenvoimakkuus/basso Käyttö Huom.! Liitä iPod/iPhone varovasti, ettei iPod/iPhone tai telakka vahingoitu. • Kytke muuntaja seinäpistorasiaan ja laitteen takapuolella olevaan muuntajan liitäntään. Varmista, että ON/OFF-kytkin (11) on ON-asennossa. Laitteen etupuolella oleva sininen led-valo vilkkuu merkkinä valmiustilasta. • Liitä iPod/iPhone telakkaan ja säädä tukea (4) niin, että iPod/iPhone on tukevasti paikallaan. • iPod/iPhone latautuu niin pitkään, kun kaiutin on valmius/toistotilassa. • Aloita toisto painamalla [ ]. Led-valo palaa. • Käynnistä/lopeta toisto ja navigoi soittolistoissa ja iPod/iPhone-valikoissa edellä mainitulla tavalla. • Uudelleentoistoa ja toistoa satunnaisessa järjestyksessä ei voi ohjata kaiuttimesta tai kaukosäätimestä, ohjaa näitä toimintoja suoraan iPodista/iPhonesta. Basso • Kaukosäätimessä on bassonsäätö. • Lisää tai vähennä bassontoistoa painamalla [ BASS ] ja tämän jälkeen [ + ]/[ - ]. Huom.! [ + ]/[ - ] -ohjauspainikkeet palaavat noin 5 sekunnin jälkeen äänen- voimakkuuden säätöön.
-
Page 18: Huolto Ja Ylläpito
LINE IN Liitä LINE IN -liitäntään (13) ulkoinen yksikkö. Mahdollisesti liitetyn iPodin/iPhonen ääni menee pois päältä, kun laitteeseen liitetään ulkoinen yksikkö. Jatka iPod/iPhone- toistoa irrottamalla ulkoinen yksikkö ja painamalla [ ►II ]. Huolto ja ylläpito • Älä altista laitetta iskuille tai runsaalle pölylle äläkä erittäin kuumille tai kylmille lämpötiloille. • Älä muuta laitetta millään tavoin. • Puhdista laite ulkoisesti kostutetulla liinalla. Älä käytä liuottimia tai syövyttäviä kemikaaleja. • Älä sijoita laitetta häiriötä aiheuttavien laitteiden päälle tai läheisyyteen. Vianhaku Laite ei käynnisty. • Varmista, että muuntaja on kunnolla kiinni sekä laitteessa että pistorasiassa. • Tarkista, että pistorasiassa on virtaa ja että muuntaja ja johto ovat kunnossa. • Varmista, että laitteen takana oleva ON/OFF-kytkin (11) on ON-asennossa. Liitetystä iPodista/ • Tarkista äänenvoimakkuus. iPhonesta ei kuulu • Varmista, että iPod/iPhone on kunnolla kiinni telakassa. ääntä. Liitetystä ulkoisesta • Tarkista kaiuttimen ja liitetyn laitteen äänenvoimakkuus. laitteesta ei kuulu • Varmista, että laite on kunnolla kiinni LINE IN -liitännässä. ääntä. • Varmista, että liitetty laite on päällä ja toistotilassa. - Page 20 Norge Kundesenter Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu Puh.: 020 111 2222 Sähköposti: info@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI...
