MAKS SIREN Manual

www.maks.systems/doc_siren
WIRELESS INDOOR SIREN
EN
Is part of the MAKS PRO security alarm system
Quick start guide
Read the full manual on the website before use!
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
www.maks.systems
support@maks.systems
БЕЗДРОТОВА СИРЕНА
UA
Частина охоронної системи MAKS PRO
Короткий посібник користувача
Перед використанням прочитайте повну інструкцію на сайті
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
www.maks.systems
support@maks.systems
БЕСПРОВОДНАЯ СИРЕНА
RU
Часть устройства охранной сигнализации MAKS PRO
Краткое руководство
Перед использованием прочтите полную инструкцию на сайте
Производитель: ООО "Интегрейтед Текникал Вижн Лтд"
03035, Украина, г. Киев, ул. Василия Липковского, 1
www.maks.systems
support@maks.systems
1 2
3
6
4
5
7

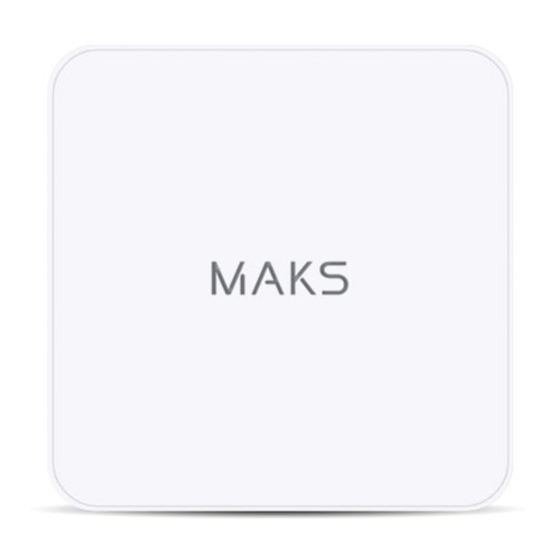

MAKS Siren - is a wireless indoor siren designed for alarm
notification when the wireless detectors of MAKS PRO control
panel are triggered.
It is installed indoors to scare off intruders and warns the users
about the danger.
The device has contacts for connecting the arming information LED and
external reed switch.
The device is connected to the control panel and is configured
with the MAKS Setup mobile application.
Functional parts of the device (see picture)
1. Device case 7. Connector for reed switch and LED:
2. Light indicator LD contact (+ LED)
3. Resonator openings GND contact (earth)
4. Batteries DC contact (reed switch)
5. Tamper 8. Reed switch
6. On/off button 9. LED
TECHNICAL SPECIFICATIONS
Sound pressure level at 1 m at least 85 dB
Delay no more than 10 seconds
Volume levels
3, adjustable
Light indication built-in or external indicator, adjustable
Power 3V, two CR123A lithium batteries included
Service life of battery up to 5 years
Radio frequency
ISM-band wireless interface, multi-speed
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
ITU region 3 (AU):
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (in line of sight)
Communication Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range -10°C to +55°C
Dtimensions & weight
84.5 x 84.5 x 24.3 mm & 134 grams
white, black
Case colour
COMPLETE SET
1. MAKS Siren; 2. Two CR123A batteries (pre-installed);
3. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for MAKS devices (except batteries) is valid for two years after the
purchase date.
If the device operates incorrectly, please contact support@maks.systems
at first, maybe it can be solved remotely.
8
9
MAKS Siren - бездротова сирена, призначена для сповіщення
EN
про тривогу при спрацюванні бездротових сповіщувачів
центру охорони MAKS PRO.
Встановлюється у приміщенні, щоб попередити про небезпеку чи
відлякати зловмисників.
Прилад має контакти для підключення світлодіоду інформування про
постановку під охорону та зовнішнього геркону.
Пристрій підключається до центру охорони і налаштовується
за допомогою мобільного додатка MAKS Setup.
MAKS Setup
Функціональні елементи пристрою (див. мал.)
1. Корпус пристрою
2. Світловий індикатор
3. Отвори резонатора
4. Батареї
5. Тампер
6. Кнопка ввімкнення /
вимкнення
ХАРАКТЕРИСТИКИ
Звуковий тиск на відстані 1 м не менше 85 дБ
Затримка спрацюванння не більше 10 секунд
Рівні гучності 3, налаштовується
Світлова індикація вбудований або зовнішній індикатор,
налаштовується
Живлення 3В, дві CR123A літієві батареї входять
до комплекту
Строк служби батареї
до 5-ти років
Радіозв'язок Бездротовий інтерфейс ISM,
з кількома каналами і швидкостями
916.5 to 917 MHz,
ITU регіон 1 (EU, UA): 868.0...868.6 МГц,
ITU регіон 3 (AU):
Російська Федерація: 868.0...868.2 МГц,
Комунікація
Двостороння, шифрована, з визначенням
саботажу (глушіння).
Ключ шифрування - 256 біт
Діапазон робочих температур
-10°C ... +55°C
Габаритні розміри 84.5 x 84.5 x 24.3 мм
Колір корпусу білий, чорний
Вага
134 грама
КОМПЛЕКТАЦІЯ
1. MAKS Siren; 2. Дві батареї CR123A (попередньо встановлені);
3. Короткий посібник користувача
УВАГА. ЗАМІНА ЕЛЕМЕНТА ЖИВЛЕННЯ НА ІНШИЙ НЕКОРЕКТНОГО ТИПУ
МОЖЕ ПРИЗВЕСТИ ДО ПОЖЕЖІ АБО ВИБУХУ. УТИЛІЗУЙТЕ ВИКОРИСТАНІ
ЕЛЕМЕНТИ ЖИВЛЕННЯ ЗГІДНО З МІСЦЕВИМИ ЗАКОНАМИ ТА
ПРАВИЛАМИ.
ГАРАНТІЙНИЙ ТЕРМІН ЕКСПЛУАТАЦІЇ
Гарантійний термін експлуатації на пристрої MAKS (крім елементів
живлення) складає 2 роки з дати продажу.
Якщо пристрій не працює належним чином, спершу зверніться до
support@maks.systems, можливо
віддалено.
MAKS Siren - беспроводная сирена, предназначеная для
UA
оповещения о тревоге при срабатывании беспроводных
извещателей центра охраны MAKS PRO. Устанавливается в
помещении, чтобы предупредить об опасности или отпугнуть
злоумышленников.
Прибор имеет контакты для подключения светодиода инфор-
мирования о постановке под охрану и внешнего геркона.
Устройство подключается к центру охраны и настраивается с
помощью мобильного приложения MAKS Setup.
MAKS Setup
Функциональные элементы устройства (см. рис.)
7. Роз'єм для підключення геркону 1. Корпус устройства
та світлодіоду (LED): 2. Световой индикатор
Контакт LD (+ світлодіода) 3. Отверстия резонатора
Контакт GND (земля) 4. Батареи
Контакт DC (геркон) 5. Тампер
8. Геркон 6. Кнопка включения /
9. Світлодіод (LED) выключения
ХАРАКТЕРИСТИКИ
Звуковое давление на 1 м
Задержка сработки
Уровни громкости
Световая индикация
Питание
Срок службы батарей
Радиосвязь
смуга 100 кГц, 20 мВт макс.,
до 4800 м (на відкритому просторі)
916.5...917 МГц,
смуга 100 кГц, 20 мВт макс.,
до 4800 м (на відкритому просторі)
смуга 100 кГц, 10 мВт макс.,
до 3200 м (на відкритому просторі)
Коммуникация
Диапазон рабочих температур
Габаритные размеры
Цвет корпуса
Вес
КОМПЛЕКТАЦИЯ
1. MAKS Siren; 2. Две батареи CR123A (предустановлены);
3. Краткое руководство
ВНИМАНИЕ. ЗАМЕНА ЭЛЕМЕНТА ПИТАНИЯ НА ДРУГОЙ НЕКОРРЕКТНОГО
ТИПА МОЖЕТ ПРИВЕСТИ К ПОЖАРУ ИЛИ ВЗРЫВУ. УТИЛИЗИРУЙТЕ
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ СОГЛАСНО МЕСТНЫМ ЗАКОНАМ
И ПРАВИЛАМ.
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ
Гарантийный срок эксплуатации приборов MAKS (исключая элементы
питания) составляет 2 года с даты продажи.
Если устройство не работает должным образом, сначала обратитесь к
це питання можна вирішити support@maks.systems,
удаленно.
RU
MAKS Setup
7. Разъем для подключения
геркона и светодиода (LED)
Контакт LD (+ светодиода)
Контакт GND (земля)
Контакт DC (геркон)
8. Геркон
9. Светодиод (LED)
не менее 85 дБ
не больше 10 секунд
3, настраивается
встроенный или внешний индикатор,
настраивается
3В, две AAA (FR03) литиевых батареи
в комплекте
до 5-ти лет
Беспроводной интерфейс ISM,
с несколькими каналами и скоростями
ITU регион 1 (EU, UA): 868.0...868.6 МГц,
полоса 100 кГц, 20 мВт макс.,
до 4800 м (на открытом пространстве)
ITU регион 3 (AU): 916.5...917 МГц,
полоса 100 кГц, 20 мВт макс.,
до 4800 м (на открытом пространстве)
Российская Федерация: 868.0...868.2 МГц,
полоса 100 кГц, 10 мВт макс.,
до 3200 м (на открытом пространстве)
Двусторонняя, шифрованная, с определением
саботажа (глушения).
Ключ шифрования - 256 бит
-10°C ... +55°C
84.5 x 84.5 x 24.3 мм
белый, черный
134 грамма
возможно этот вопрос можно решить
