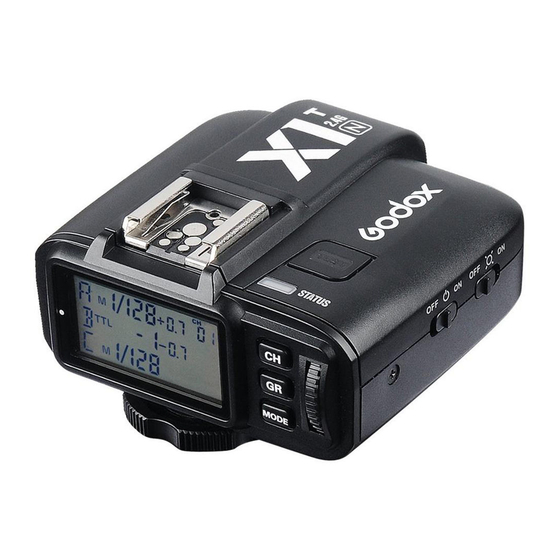

Godox X1 Instruction Manual

Ttl wireless flash trigger
Hide thumbs Also See for X1:
Table of Contents

Advertisement

Quick Links

Download this manual
Compatible Camera Models
Nikon Single-lens Reflex Digital Cameras:
D4S, Df, D4, D810A, D750, D810, D610, D600, D800/D800E, D700,
D300S, D300, D7200, D7100, D7000, D5500, D5300, D5200, D5100, D5000,
D3300, D3200, D3100, D3000, D90, D200, D100, D80
神牛摄影器材有限公司
GODOX Photo Equipment Co., Ltd
地址/Add: 深圳市宝安区福永镇福洲大道西新和村华发工业园A4栋
Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong
Town, Baoan District, Shenzhen 518103, China
电话/Tel: +86-755-29609320(8062)
传真/Fax: +86-755-25723423
邮箱/E-mail: godox@godox.com
705-X1N000-00
Made In China

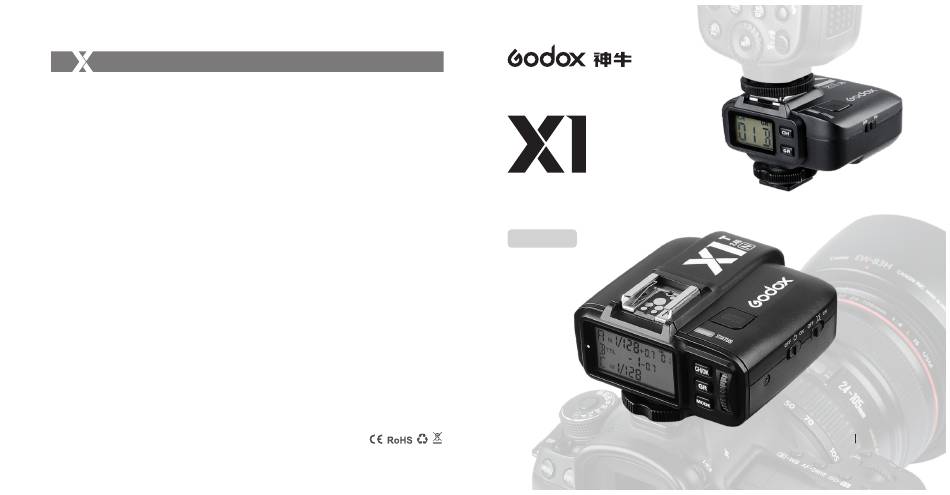

TTL
无线引闪器
TTL Wireless Flash Trigger
For Nikon
Instruction Manual
说
明
手
册
Chinese English Bilingual
中英文双语

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the X1 and is the answer not in the manual?

Questions and answers

Related Manuals for Godox X1

Summary of Contents for Godox X1

  • Page 1 D3300, D3200, D3100, D3000, D90, D200, D100, D80 无线引闪器 TTL Wireless Flash Trigger For Nikon 神牛摄影器材有限公司 GODOX Photo Equipment Co., Ltd 地址/Add: 深圳市宝安区福永镇福洲大道西新和村华发工业园A4栋 Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong Town, Baoan District, Shenzhen 518103, China 电话/Tel: +86-755-29609320(8062) 传真/Fax: +86-755-25723423...
  • Page 2 目录 前言 　　感谢您购买X1N TTL无线引闪器。 前言 试闪 　 　 该TTL无线引闪器可与一台发射器和一台或多台接收器组合使用，以远距离触发相机快 警告 造型灯控制 门、影室闪光灯和机顶闪光灯。多频道控制，信号稳定，反应灵敏，方便摄影师灵活布光， 部件 自动进入省电模式 满足多种拍摄需求。该引闪器适用NIKON数码单镜反光相机，同时可以连接具有PC接口的 机身 C.Fn：设置自定义功能 相机使用。支持高速闪光同步，最大闪光同步速度达1/8000s*， 可用于操作支持i-TTL的机 LCD显示屏 无线快门模式 顶灯。也可用于引闪影室闪光灯，实现高速同步。 附件 照相机方的设置 　　*：限制条件——相机的最大快门速度为1/8000s。 电池 设置接收器 安装电池 频道设置 低电池电量指示 组别设置 使用引闪器 自动进入省电模式 无线同步触发影室闪光灯 操作方式选择 注意事项 无线同步触发机顶闪光灯 无线触发相机快门 引闪器的保养 使用PC接口无线触发影室闪光灯或机顶闪光灯 规格参数...
  • Page 3 警告 部件 机身 请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查维修。 请保持干燥：请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨中。 发射器 TEST触发按键 请勿让儿童接触本产品。 --半按 请勿在易燃易爆环境中使用。在这些场合下，请注意相关警告标识。 --全按 请勿放置在超过50度的高温环境中。 电池仓(背) 若发生任何故障，请立即关闭触发器电源。 AF辅助对焦灯开关 使用电池的注意事项 --ON 辅助对焦灯输出 只能使用本手册中列出的电池。请勿混用新旧电池或不同类型的电池。 --OFF 无辅助对焦灯输出 　　请仔细阅读并遵守由厂商提供的警告或指示。 Micro USB接口 电源开关 　　切勿使电池短路或拆卸电池。 --ON 打开电源 　　切勿将电池投入火中或加热升温。 PC接口 --OFF 关闭电源 　　切勿试图以反方向安装电池。 触发机顶灯热靴 　 当电量用尽时，电池容易漏液。所以为了避免产品受损，请在长期不使用本产品或电 STATUS状态指示灯 量用尽时取出电池。 --红色LED显示 　　如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗。 CH/OK频道设置按钮...
  • Page 4 部件 部件 发射器显示屏 接收器 TEST触发按键 电池仓(背) 电源开关 Micro USB 接口 --ON 打开电源 2.5mm 快门接口 --OFF 关闭电源 (A)M 模式下各组输出设置，TTL 模式下各组FEC设置　　(B)分组模式设置　　(C)组别 STATUS状态指示灯 触发机顶灯热靴 (D)当前选中的组别　 　(E)频道设置　　 (F)低电报警图标 　　(G)GR 分组模式图标 --红色LED显示 (H)同步时延设置提示 　(I)Multi模式闪光 　(J)单触点模式 (K)后帘同步 接收器显示屏 CH频道设置按钮 LCD显示屏 GR组别设置按钮 (A)分组设定　　(B)频道设定　　(C)低电报警图标 - 05 - - 06 -...
  • Page 5 部件 使用引闪器 附件 此款引闪器具备以下功能： 1. 无线同步触发影室闪光灯 1. 相机遥控线(N1、N3) 2. 闪光灯同步线 3. 同步转换接头 使用方法： 1.1 关闭相机电源，将发射器放置于相机热靴插座上，打开发 射器电源开关和相机电源。 1.2 关闭影室灯电源，通过“闪光灯同步线”连接，两端分别 插入接收器“2.5mm快门接口”和闪光灯的“同步插 孔”，打开影室灯电源。 1.3 通过“频道设置按钮”选择频道， 使发射器与接收器选 择的频道一致。 1.4 按下相机快门即可引闪，同时接收器与发射器“状态指示 电池 灯”闪亮红色。 2. 无线同步触发机顶闪光灯 安装电池 使用方法： 滑开发射器与接收器背面的电池 2.1 关闭相机电源，将发射器放置于相机热靴插座上，打开发 盒盖，根据电池盒内的正负极指 射器电源开关，打开相机电源。 示，分别装入2节AA电池(需另 2.2 将机顶闪光灯插入接收器“触发机顶灯热靴”。 购)。...
  • Page 6 使用引闪器 设置发射器 电源开关 3. 无线触发相机快门 使用方法： 把电源开关拨至“ON”即可打开电源，状态指示灯不显示。 3.1 关闭相机电源，通过“相机遥控线”连接，两端分别插入接收 注意：长时间不使用时请关闭电源，以免耗电！ 器的“快门接口”和相机的快门插座，打开相机电源。 3.2 半按下<TEST>触发按键，进行对焦；全按下<TEST> 触发按 AF对焦辅助灯开关 键，进行拍摄，状态指示灯亮红色，直到按钮松开。 把电源开关拨至“ON”，允许输出AF对焦光线。 4. 使用PC接口无线触发影室灯或机顶闪光灯 使用方法： 频道设置 4.1 接收器端连接方式请参考“无线同步触发影室闪光灯”和“无 线同步触发机顶闪光灯”章节。 1. 短按<CH/OK>按钮，频道值闪烁。 4.2 发射器端缺省将PC接口作为输入口，控制接收器端的闪灯进行 2 . 拨 动 拨 盘 选 择 合 适 的 频 道 值 。 再 次 按 闪光。...
  • Page 7 设置发射器 设置发射器 当前分组值设置 频闪参数设置 1. 在进入频闪模式之后才能设置。 1. 短按<GR>按钮，可以对当前分组进行设置。 2. 长按<MODE> 按钮，进入频闪参数设置子菜单。 2. 当前分组值将会闪烁，拨动拨盘以改变设置 3. 三行显示内容分别为 (输出值)，T(闪光次数)， 值。 H(闪光频率)。 3. 如果当前分组处于M模式，其功率输出值将在 4. 短按<GR>按钮，可以选择对应设置值，在设置值 [注 ] Min. ~ 1/1之间以0.3 为增量改变；如果当 闪烁时，拨动转盘修改设置值。继续短按<GR>按 前分组处于TTL模式，其FEC值在-3 ~ 3之 钮, 直到三项设置值都设置完毕。短按<MODE>按 间以0.3 为增量改变；如果当前分组模式为- 钮，将退出设置状态。 -(关闭闪光)，则无影响。 4. 再短按<GR>按钮，以确认设置值。 闪光次数受闪光输出值和频率联合制约，闪光次数可能会自动调整。...
  • Page 8 设置发射器 设置发射器 试闪 自定义功能编号 功能 设置编号 设置和说明 本机应用 1. 按<TEST>触发按钮，可以测试闪光是否正 C.Fn-00 同步时延设置 无延迟 √ 常。 1~100 时延N*100us闪光(时延图标 显示) 2. 全按下<TEST>触发按键，此时状态指示灯 关闭 C.Fn-01 单触点模式 亮红色，引闪接受器端闪光灯。 启动(单触点模式已设置图标 显示) √ 3. 或使用发射器控制相机对焦、拍摄，此时接 如果发射器用PC线连接相机引闪或相机通过 收器端与相机相连(不再连接闪光灯)。 单触点引闪，建议将发射器设置成单触点模式 4. 在待机模式时，可以按 TEST 按钮以唤醒 跟随相机Zoom值改变，需要开启闪灯自动 C.Fn-02 设置Zoom值 接收器。 ZOOM值功能...
  • Page 9 设置发射器 设置接收器 C.Fn-08 关闭/开启 关闭接收端蜂鸣器 √ 开启接收端蜂鸣器 蜂鸣器 仅在设置值改变后发送设置值 C.Fn-09 强制发送设置值 √ 闪光前强制发送设置值，即使设置值未改变 发射器主控模式，可在发射器端设置接收器 C.Fn-10 APP模式 模式和输出 √ 开启APP模式，发射器仅触发闪光灯。仅 频道和自定义项目可以调节，LCD 显示APP 频道设置 √ 双击CH按钮, 可开启/关闭接收端造型灯。 1. 短按<CH>频道按钮，频道值每次增加1。 按住TEST按钮开机, Status状态指示灯闪烁两次, 可以设置近距离接收。此时有效遥控距离为30米以下, √ 2. 长按<CH>频道按钮，进入快调模式，频 即使接收器与发射器十分接近, 也能正常通讯。 道值会快速增加。 1. 长按<CH/OK>按钮2秒或更长，直到显示<Fn> 3. 无论是短按还是快调，松开<CH>按钮， 2.
  • Page 10 设置接收器 操作方式选择 自动进入省电模式 状态 功 能 常态 选择设置< 组别> 1. 在发射端进入休眠模式之后，系统自动进入待机模式，此时LCD显示消失。 旋 钮 设置channel状态 调节channel数值 2. 要唤醒系统，可以按<TEST>按钮或<GR>按钮。也可通过发射器唤醒(发射器端全按 <TEST>触发按钮)，如果发射器安装在NIKON数码单镜反光相机热靴上，也可以半 设置组别状态 调节组别的功率POWER/曝光补偿FEC 按相机快门。 Multi模式（C.Fn-04-on） 操作 按键 功 能 短按 (常态下)进入CH设置状态；(设置状态下)确认返回常态 CH/OK 双击 控制造型灯ON/OFF 长按2秒 进入C.Fn设置状态 长按5秒 切换操作方式(方式1/方式2) 操作方式选择 短按 (PTH状态下) 选择设置功率power/次数times/频率hz 短按 (常态下)控制<...
  • Page 11 操作方式选择 操作方式选择 X1C操作方式二 短按 向下选择设置组别 TTL/M模式 (PTH状态下)选择设置功率power/次数times/频率hz 双击 向上选择设置组别 按键 操作 功 能 MODE 短按 设置组别ON/OFF 短按 (常态下)进入CH设置状态；(设置状态下)确认返回常态 (PTH状态下)返回常态 双击 控制造型灯ON/OFF 长按2秒 进入PTH状态(P-功率power、T-次数times、H-频率hz) CH/OK 长按2秒 进入C.Fn设置状态 长按5秒 切换操作方式(方式1/方式2) 状态 功 能 短按 向下选择设置组别 常态 无(3组)/翻页(5组) [注2] 双击 向上选择设置组别 设置channel状态 调节channel数值 旋...
  • Page 12 注意事项 规格参数 1. 如不能正确引闪或拍摄，请检查电池是否正确安装以及是否打开引闪器电源；引闪器是否 型号 设置在同一频道；连接线或热靴口是否已正确牢固连接到位；功能模式是否设置正确。 类型 Nikon版 2. 如相机出现只能拍摄不能对焦现象，请检查机身或镜头是否设定为MF手动对焦，请设置 兼容相机 Nikon数码单镜头相机(i-TTL自动闪光) 为AF自动对焦。 支持所有具有 PC 输出口的相机 3. 如您的引闪器受到他人干扰引闪或拍摄，改变引闪器的频道设置即可。 内置无线 2.4G频率 4. 如您发现触发距离有限或者有漏闪现象，请检查是否电池耗尽，请尝试更换电池。 调制方式 5. 如果发射器已经插入相机热靴并且电源开关已打开，但在相机的取景器中无法看到< > 供电方式 2*AA 电池 图标或< >图标闪烁，表明发射器工作不正常，请确保热靴接口与相机连接无误，再重 曝光控制 启发射器电源开关。 手动闪光 有 TTL自动闪光 i-TTL TTL控制 高速同步 有 曝光补偿...

  • Page 13: Table Of Contents

    Contents 规格参数 无线闪光 兼容Nikon CLS创意闪光系统(Creative Lighting System) 无线功能 Foreword Setting the Transmitter 最多6组(M/A/B/C/D/E) 可控从属单元组 Warning Power Switch >100米 传输范围(约) Names of Parts Power Switch of AF Assist Beam 32个 频道 Body Channel Settings 其他 LCD Panel Mode Settings 有(0~10ms，以100us为单位设置) 时延设置 Accessories Current Group Settings 接收器端可以通过2.5mm同步接口控制相机拍摄...

  • Page 14: Foreword

    Foreword Warning Do not disassemble. Should repairs become necessary, this product must be Thanks for your purchase of this X1N TTL wireless flash trigger. This TTL wireless flash trigger can be used with a transmitter and one or more receivers for studio sent to an authorized maintenance center.

  • Page 15: Names Of Parts

    Names of Parts Names of Parts Body Receiver TEST Trigger Button Transmitter TEST Trigger Button --Half Press --Fully Press Battery Battery Compartment Compartment AF Assist Beam Switch --ON(AF Assist Beam outputs) --OFF(AF Assist Beam do not output) Micro USB Port Power Switch Micro USB Port Power Switch...

  • Page 16: Accessories

    Names of Parts Names of Parts Transmitter Panel Accessories 1. Remote Cable(N1, N3) 2. Sync Cable 3.Sync Adapter (A) Output Settings per Group in the M Mode; FEC Settings per Group in the TTL Mode (B) Mode Settings (C) Group (D) Currently Selected Group (E) Channel Settings Battery...

  • Page 17: Using The Flash Trigger

    Using the Flash Trigger Using the Flash Trigger The flash trigger features the following functions: 4. As a Wireless Studio Flash Trigger or Speedlight Trigger with PC Sync Socket 1. As a Wireless Studio Flash Trigger 4.1 The connection method of the receiver can be found in As a 1.1 Mount the transmitter on camera hotshoe and turn it on before Wireless Studio Flash Trigger and As a Wireless Speedlight turning on the camera.

  • Page 18: Setting The Transmitter

    1/128 for most of camera flashes. However, the value can change to 1/256 1. Short press the <MODE> Button, and the mode when using in combination with Godox strong power flashes e.g. AD600, etc. of the current group will change.

  • Page 19: Multi Flash Group On/Off Settings

    Setting the Transmitter Setting the Transmitter Group Settings Multi Flash Group ON/OFF Settings 1. Long press the <GR> Button to set all effective groups simultaneously. 1. Open the multi flash in the C.Fn Custom Functions 2. The settings of all effective groups will blink. Turn the Select Dial to change the (set C.Fn-04 as on).

  • Page 20: Modeling Lamp Control

    Setting the Transmitter Setting the Transmitter Modeling Lamp Control Custom Functions Setting Signs Settings and Description Application Double-click the <CH/OK> Button to power ON/OFF the modeling lamp. Functions No. Automatically Enter Power Saving Mode C.Fn-02 Zoom setting Changing with camera's zoom value, Flash's 1.

  • Page 21: Wireless Shutter Release Mode

    Setting the Transmitter Setting the Transmitter Wireless Shutter Release Mode Custom Functions Setting Signs Settings and Description Application Half press the <TEST> Trigger Button to focus. Fully press the <TEST> Trigger Button, and the Functions No. Status Indicator Lamp turns red. Now camera is ready to shoot. When releasing the button, the Send the setting C.Fn-09 After the setting value were changed, it will...

  • Page 22: Group Settings

    Setting the Receiver Selecting the Operation Method 4. The channel amount will increase from 1 to 32. When the current channel is 32, press the Transmitter: <CH> Button again and the channel 1 will be displayed on the panel. X1N Operation Method 1(by default） TTL/M Mode Group Settings Button...
  • Page 23 Selecting the Operation Method Selecting the Operation Method Multi Mode (C.Fn-04-on) X1N Operation Method 2 Button Operation Function TTL/M Mode Short press (under normal status) Enter CH settings; (under settings) Confirm and back Button Operation Function to normal status Short press (under normal status) Enter CH settings;...

  • Page 24: Attentions

    Selecting the Operation Method Selecting the Operation Method [Note 2] 3 or 5 Groups refers to wireless groups. If there is a camera flash attached on the transmitter, Multi Mode (C.Fn-04-on) the camera flash belongs to M group instead of 3 or 5 groups. Choose 3 or 5 groups by Button Operation Function...

  • Page 25: Caring For Flash Trigger

    Caring for Flash Trigger Technical Data Avoid sudden drops. The device may fail to work after strong shocks, impacts, or excess TTL Control stress. High-speed sync Keep dry. The product isn't water-proof. Malfunction, rust, and corrosion may occur and go Flash exposure compensation Yes, ±3 stops in 1/3 stop increments beyond repair if soaked in water or exposed to high humidity.
