Gold 60

Installation Instructions
Version 2.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FLEXTREME Gold 60 and is the answer not in the manual?

Questions and answers

Related Manuals for Canam Hoops FLEXTREME Gold 60

Summary of Contents for Canam Hoops FLEXTREME Gold 60

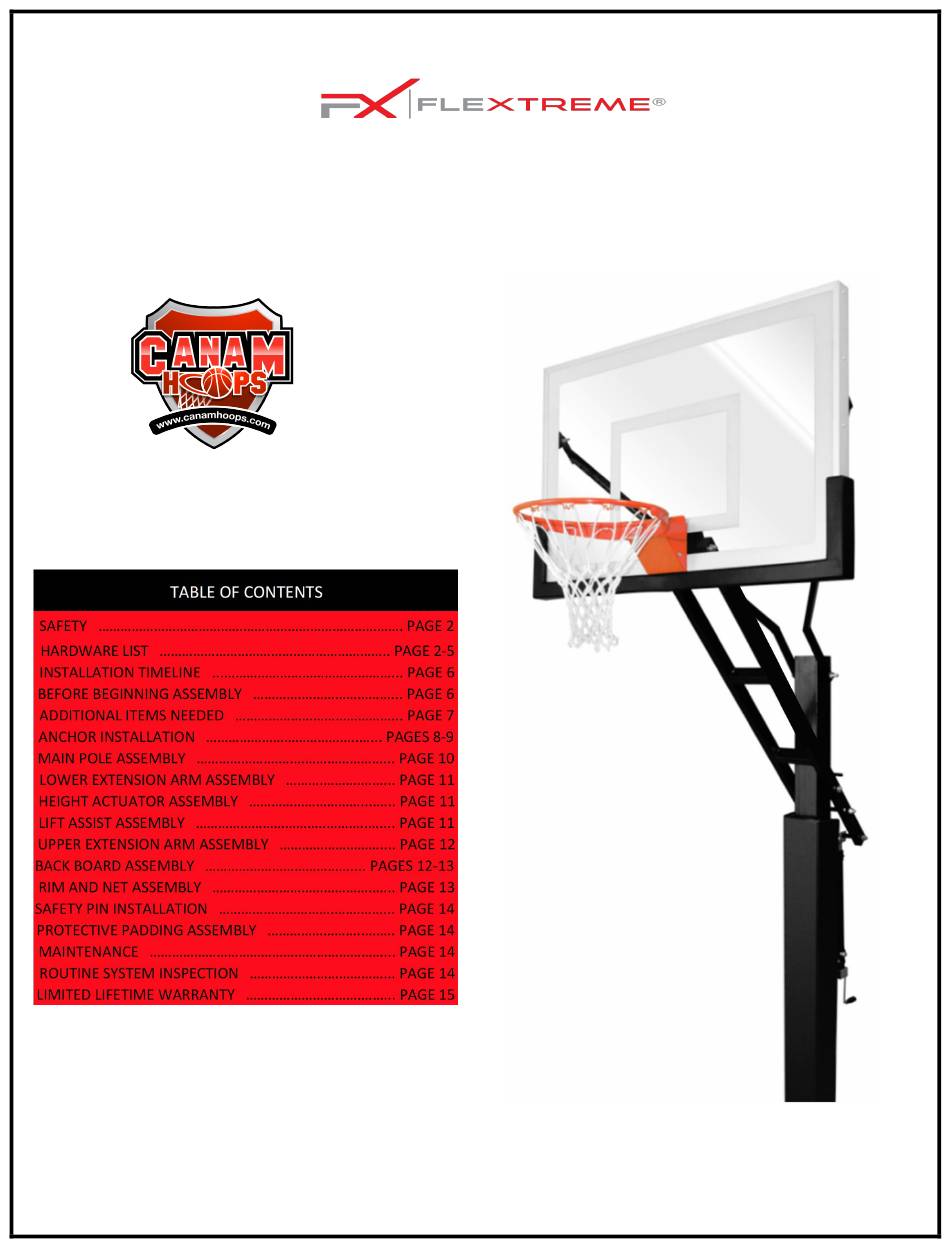

  • Page 1 Gold 60   Installation Instructions Version 2.0...

  • Page 2: Safety Instructions

    : utilities are a safe distance away from the anchor www.canamhoops.com system.  Make sure there are no overhead power lines within a 20 foot radius of the basketball system.  All parts and components necessary to complete proper installation are included within this product. Do not use parts not included with our system. Failure to follow this requirement could cause product malfunction and will void warranty of this product.  Keep all organic materials away from parts and components to avoid corrosion.    Hoop. Please use caution when performing this  Do not climb on any part of the basketball system as it was not intended for this activity.  Do not use the basketball system as a lift or to hoist anything CANAM HOOPS © all rights reserved. 2  Version 2.0...

  • Page 3: Hardware List

    (4 pieces - Rim Kit) (2 pieces - Rim Kit) 10mm Hex Bolt 10mm Lock Washer (4 pieces - Rim Kit) 10mm Flat Washer (4 pieces - Rim Kit) (8 pieces - Rim Kit) Version 2.0 CANAM HOOPS © all rights reserved.
  • Page 4 HARDWARE LIST C, E, G Rubber Gasket for Rim Attachment 20mm x 12.75” 10” Safety Pin J Bolt Rebar Hex Bolt (4 Pieces) (4 Pieces) CANAM HOOPS © all rights reserved. Version 2.0...
  • Page 5 18mm Flat Washer 20mm Flat Washer (8 pieces) (8 pieces) (8 pieces) (2 pieces) 14mm Plastic Washer 18mm Plastic Washer 20mm Plastic Washer (8 pieces) (8 pieces) (2 pieces) 16mm Lock Washer (4 pieces) Version 2.0 CANAM HOOPS © all rights reserved.
  • Page 6 2. Inventory and identify all parts and hardware using the Hardware List.  Be sure to check all packaging materials for hardware and parts, and immediately contact  3. Gather all of the items needed for assembly not included with the product as outlined on page 7. 4. Locate a suitable area for the playing court.  Always keep safety in mind when selecting your location. purchased 5. Your   Basketball system should be located to provide a paved, smooth, and level playing surface that is  as far away from the street as possible to enable a safe playing environment.  6. The following factors should be evaluated prior to selecting a location:   Underground utilities The amount of playing surface desired  surrounding the goal. Surrounding power lines (No overhead power  lines should be within a 20 ft. radius of the The  basketball system will be a system.) permanent structured once installed.   Overhang – distance from front of pole to front The playing surface must be free of any hazards of backboard when adjusted to 10’ or obstructions. CANAM HOOPS © all rights reserved. 6  Version 2.0...
  • Page 7 ITEMS NEEDED NOT INCLUDED WITH SYSTEM    Post Hole Digger Trowel   Shovel Hammer and nails   Wheel Barrow Level   (15‐17) 80 lbs. bags of concrete or Tape Measure  (20‐23) 60 lbs. bag of concrete (2) Large Crescent Wrenches   Garden Hose 17mm wrench   2”x4” lumber 16mm deep socket  (6) Stakes to secure form boards ANCHOR INSTALLATION (PHASE 2 ‐ DAY 1) CANAM HOOPS © all rights reserved. 7  Version 2.0...

  • Page 8: Anchor Assembly

    1. Anchor Assembly Twist (4) nuts (K) to the bottom of threads on (4) J‐ bolts  (Y).  Place these J‐ bolts through the holes on the black  anchor plate and install (4) nuts (K) and tighten.  The  bottom of the J‐bolts should be positioned as shown.  Mix (15‐17) 80 lbs. bags of concrete in wheel barrow or cement mixer and pour in pre‐dug hole about half full.  Agitate concrete with shovel or mixing rod to 2. Anchor Installation ensure proper fill.  Place (4) pieces of No. 4 Rebar (included) in middle of hole about 8” apart to create a square in the middle of the hole. Pour the remaining concrete in the hole until it is flush with the top of the form boards and smooth with cement trowel. Dig a hole 18” x 18” x 48” deep and bell out the bottom to 24” for maximum stability. Place assembled anchor system in hole to the point where bottom of black anchor plate is flush with the Use 2” x 4” lumber or cardboard forms to form top of the finished concrete. the top of the hole for finished aesthetics. The top edge of the form boards should be level with the playing surface. The (4) nuts (K) on the bottom of the anchor plate will forever be placed in the concrete. CANAM HOOPS © all rights reserved. 8  Version 2.0...
  • Page 9 Use a tape measure to verify that the anchor is square to the playing surface. Use a level to verify that anchor plate is level from front to back and side to side. Allow the concrete to cure for a minimum of 3 Days. CANAM HOOPS © all rights reserved. 9  Version 2.0...
  • Page 10 CANAMHOOPS™ SYSTEM ASSEMBLY (PHASE 3 ‐ DAY 5) 1. Main Pole Assembly Verify with level that nuts on anchor system are perfectly level and parallel to playing surface.  A slight rotation of the nuts may be required to produce a level surface before mounting the main pole. Install (4) metal washers(O) on top of anchor bolts and install main pole as shown in diagram with (2) gussets facing towards playing surface.  Place (4) metal washers (O) on top of base plate followed by (4) lock washers (V) and (4) nuts (K) and tighten.  Make sure that base plate is square to playing surface. CANAM HOOPS © all rights reserved. 10  Version 2.0...
  • Page 11 Once the bolt is through the main pole and other side of  lower extension arm, install (1) plastic washer (S) and (1)  metal washer (O) followed by nut (K).    4. Lift Assist and Height Indicator Assembly  Place (1) spring cartridge behind main pole and install upper bolt (D) with (1) metal washer (P), and (1) plastic washer (T) through first side of lower extension arm. 3. Height Actuator Assembly After the clear height indicator is in place, push Place height actuator behind main pole and install bottom  upper bolt (D) through (1) spring cartridge and the other bolt (A), metal washers (M), plastic washers (Q) and nut (I)  side of the lower extension arm.    Install (1) plastic washer as shown in diagram.  Rotate handle to lengthen the  (T) and (1) metal washer (P) followed by nut (L). actuator to the point where the upper holes are properly  aligned with the holes on the rear of the upper extension  Align bottom holes of spring cartridge with arm.  Install top bolt (C), metal washers (O), plastic  designated holes on extension plate. washers (S) and nut (K).  Install lower bolt (B) with (1) metal washer (M) and (1) plastic washer (Q) through hole as shown in 11  CANAM HOOPS © all rights reserved. Version 2.0...
  • Page 12 (1) plastic washer (Q) and (1) metal washer (M) followed metal washer (O) followed by nut (K).   by nut (I). 6. Backboard Assembly Raise backboard so front of backboard is facing the playing surface as shown in diagram.  Align the holes behind the rim with the holes at the end of the lower extension arms.    Install bolt (G) with (1) metal washer (O) and (1) plastic washer (S) through designated holes.  Once the bolt is through backboard frame and lower extension 5. Upper Extension Arms Assembly arms, install (1) plastic washer (S) and (1) metal washer (O) followed by nut (K).  Do not fully tighten nut until instructed to do so later in the installation process. Raise front of backboard to be perpendicular to playing surface.  Align Upper Extension Arms with Upper Backboard Attachments and install bolts (H), metal Align (1) Upper Extension Arm with upper hole in main  washers (M), plastic washers (Q), and nuts (I) as shown in pole.  Install bolt (F) with (1) metal washer (O) and (1)  plastic washer (S) through hole as shown in diagram.   Once the bolt is through the main pole, install the other  CANAM HOOPS © all rights reserved. 12  Version 2.0...
  • Page 13 Install Rim Plate on base of rim with (2) machine screws and tighten. Install net on rim by twisting net loops 90 degrees clockwise and inserting through designated rim attachments and over hooks on the underside of rim. 8. Remove Spacer from Spring Cartridge Remove (1) blue plastic spacer from spring cartridge at  this time. 7. Rim and Net Assembly Install (4) bolts with metal washers through holes in rim plate and place rubber gasket on back side of rim plate.  Lift this assembly and place bolts through the four designated holes on the backboard.  On the opposite side of the backboard install (4) plastic washers, (4) metal washers, (4) lock washers, and (4) nuts as shown in diagram.  Check rim for level and tighten all four nuts. CANAM HOOPS © all rights reserved. 13  Version 2.0...

  • Page 14: Maintenance

    Clean the backboard periodically with water and a soft cotton cloth.  Approved glass cleaners work as well to maintain the clear view glass backboard. To properly clean the system components use a soft, non‐abrasive cloth and water with a mild detergent.  Do not use abrasive materials to clean as it could damage the powder‐coated finish on your basketball system. If you see any signs of rust on the system remove the loose paint, gently sand the area, and apply outdoor enamel gloss paint to the affected area. 12. Routine System Inspection Before each use inspect the basketball system for any  signs of the following:   Loose nuts and bolts  All parts and components for excessive wear and tear  Any signs of rust or corrosion 10. Protective Padding Assembly Install gusset pad over base of pole as shown in diagram and connect Velcro straps in rear to secure pad. Install pole pad by mounting to pole directly on top of the gusset pad.  Connect Velcro straps in rear to secure pole pad. CANAM HOOPS © all rights reserved. 14  Version 2.0...
  • Page 15 Product or component parts must be delivered in either its original carton or a similar package affording an equal degree of protection. Canam Hoops will not be responsible for any loss or damage incurred in connection with the return of this Product or component parts.
