Clas Ohlson 30-8682 Quick Start Manual

ENGLISH
Mitre Saw 30-8682
Introduction to the main parts of the saw
and technical data
I. Sawing table (1): length: 400 mm. aluminium with a
baking enamel coating, including a gradient scale. You
can set 11 fixed angles by lifting the clasp lock (13) and
rotating to the chosen angle. You can set intermediate
angles in the same way, but for intermediate angles you
will have to use the Allen keys (8) to fix the angle, at the
table's rear edge.
II. Rubber feet (9): with 4 sliding compounds of rubber.
III. Arc saw (20): to be used for various 550 mm blades for
the sawing of different materials.
IV. Sawing height: 110 mm; sawing width: at 90° 160 mm, at
45° 100 mm. You can set sawing depth by adjusting the
height of the two end plugs (15).
V. Steering pins (12): 4 steer pins for precise and steady
aligning.
VI. Saw blades (19): length x width, 550 mm x 45 mm.
Assembly instructions

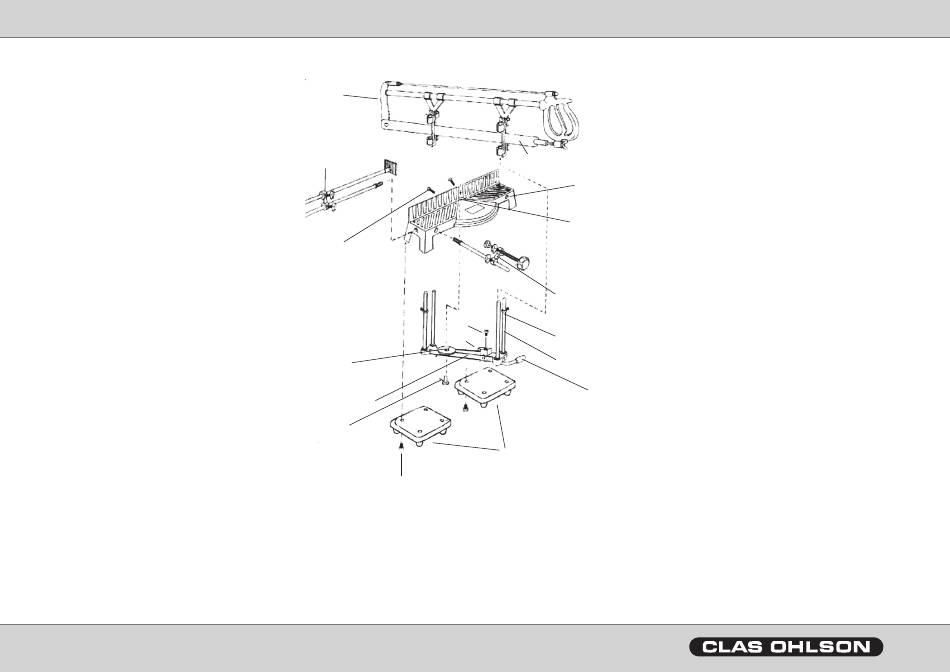

I. Assemble the revolving arm (5) by inserting the screw (7) into the hole
of the revolving arm (17) and attach the revolving arm to the table
through the holes (6) in the table. To fix this in place, use the Allen
keys (8). Do not tighten the screws so hard that they cannot easily be
unscrewed.
II. Fit the rubber pointer (2) onto the revolving arm (5) with a screw (8).
III. Fit the rubber feet onto the sawing table (1) with 4 screws (18).
IV. Attach the clamp (11) to the sawing table (1) and fasten it with the nut.
V. Attach the length stop (10) onto the sawing table (1) and fasten it with
the nut.
VI. Remove the protection on the steering pins (12), then fix the end
stopper (12) (diagonally, one on the front and the back steering pin,
respectively) and position the arc saw (20) onto the steering pins (15).
VII. The saw is now ready for use.
Use
First, fix the saw onto a suitable workbench. Set the saw by lifting the lock (13) and by rota-
ting the saw to the chosen angle (see the scale). Lift the saw and place the moulding onto the
sawing table (1) (if several parts of equal length are to be sawn, then adjust the length end
(10)), and fasten the moulding to the fitting with the clamp (11). Please use a light touch when
you saw, and also steer the blades and the saw blade without using too much force.
GREAT BRITAIN For consumer contact, please visit www.clasohlson.co.uk and click on customer service. Internet: www.clasohlson.co.uk
SUOMI • ASIAKASPALVELU Puh: 020 111 2222, FaksI: 020 111 2221, sähköPostI: info@clasohlson.fi, kotIsIVu www.clasohlson.fi
20.
10.
8.
8.
2.
17.
5.
7.
18.
SUOMI
Vinokulmasaha 30-8682
Sahan pääosien esittely ja tekniset tiedot
I. Sahauspöytä (1): pituus: 400 mm, painevalettua polttolakattua
alumiinia, asteikolla. 11 kiinteätä kulmaa jotka säädetään nostamalla
lukitussalpaa (13) ja kääntämällä haluttuun kulmaan. Muut kulmat
säädetään vastaavalla tavalla mutta kulma tulee silloin lukita
19.
kuusiokoloruuveilla (8) pöydän takalaidassa.
II. Muovijalat (9): 4 kumista liukuestoa.
1.
III. Sahan kaari (20): soveltuu erilaisille 550 mm terille erilaisten
materiaalien sahaukseen.
IV. Sahauskorkeus: 110 mm, sahausleveys: 90° kulmassa 160 mm, 45°
kulmassa 100 mm. Sahaussyvyys asetetaan säätämällä molempien
6.
pidätysrenkaiden (15) korkeutta.
V. Ohjaussauvat (12): Neljä ohjaussauvaa varmistavat tarkan ja
tasapainoisen toiminnan.
VI. Sahanterä (19): Pituus x leveys, 550 mm x 45 mm.
Asennus
11.
I. Asenna vipuvarsi (5) asettamalla ruuvit (7) varren reikiin (17) ja
kiinnittämällä se kuusiokoloruuveilla (8) pöydän reikien (6) läpi. Älä
kiristä ruuveja liian voimakkaasti.
15.
II. Asenna muovinen osoitin (2) vipuvarteen (5) ruuveilla (8).
III. Asenna muovijalat sahauspöytään (1) neljällä ruuvilla (18).
12.
IV. Ruuvaa puristin (11) sahauspöytään (1) ja kiinnitä mutterilla.
V. Ruuvaa pituusrajoitin (10) sahauspöytään (1) ja kiinnitä mutterilla.
13.
VI. Poista ohjaussauvojen (12) suojus, asenna syvyysrajoitin (15)
(vaakasuoraan, yksi etummaiseen ja toinen takimmaiseen
ohjaussauvaan). Aseta sahan kaari (20) ohjaussauvojen päälle.
VII. Saha on nyt käyttövalmis.
9.
Käyttö
Kiinnitä saha ensin sopivaan työtasoon. Säädä saha nostamalla estopuomi (13) ja kääntä-
mällä saha haluttuun sahauskulmaan (katso skaalaa). Nosta sahaa ja aseta kappale sahau-
spöydälle (1). Mikäli sahaat useita samankokoisia kappaleita, kannattaa pituusrajoitinta (10)
käyttää. Kiinnitä kappale puristimella (11) paikalleen. Sahaa kevein liikkein antaen terän ohjai-
mien ja sahanterän hoitaa tehtävänsä ilman ylimääräistä painetta.
