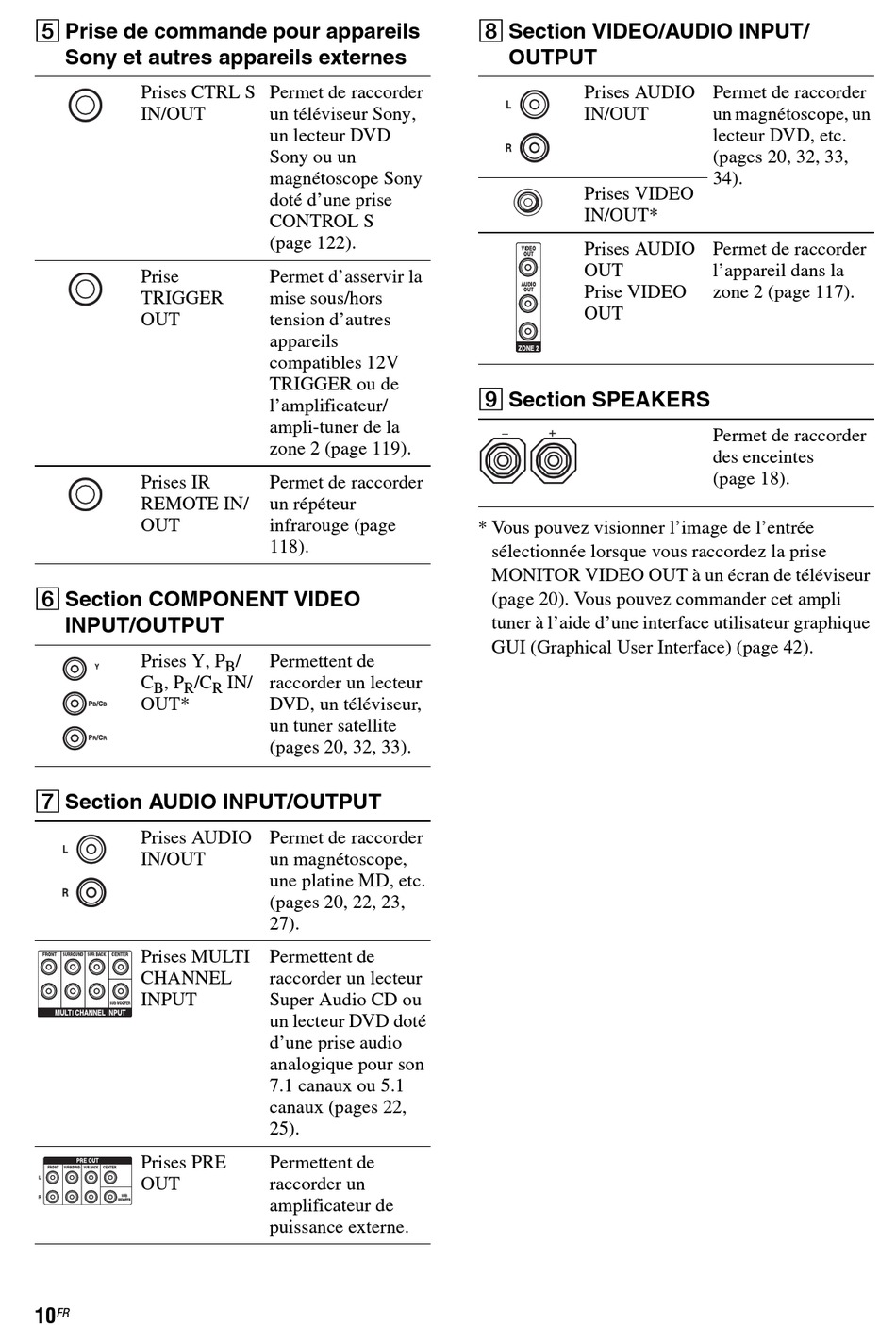

E Prise de commande pour appareils
Sony et autres appareils externes
Prises CTRL S
IN/OUT
Prise
TRIGGER
OUT
Prises IR
REMOTE IN/
OUT
F Section COMPONENT VIDEO
INPUT/OUTPUT
Prises Y, P
C , P /C
B R
OUT*
G Section AUDIO INPUT/OUTPUT
Prises AUDIO
IN/OUT
Prises MULTI
CHANNEL
INPUT
Prises PRE
OUT
10
FR
Permet de raccorder
un téléviseur Sony,
un lecteur DVD
Sony ou un
magnétoscope Sony
doté d'une prise
CONTROL S
(page 122).
Permet d'asservir la
mise sous/hors
tension d'autres
appareils
compatibles 12V
TRIGGER ou de
l'amplificateur/
ampli-tuner de la
zone 2 (page 119).
Permet de raccorder
un répéteur
infrarouge (page
118).
/ Permettent de
B
IN/ raccorder un lecteur
R
DVD, un téléviseur,
un tuner satellite
(pages 20, 32, 33).
Permet de raccorder
un magnétoscope,
une platine MD, etc.
(pages 20, 22, 23,
27).
Permettent de
raccorder un lecteur
Super Audio CD ou
un lecteur DVD doté
d'une prise audio
analogique pour son
7.1 canaux ou 5.1
canaux (pages 22,
25).
Permettent de
raccorder un
amplificateur de
puissance externe.
H Section VIDEO/AUDIO INPUT/
OUTPUT
Prises AUDIO
IN/OUT
Prises VIDEO
IN/OUT*
Prises AUDIO
OUT
Prise VIDEO
OUT
I Section SPEAKERS
* Vous pouvez visionner l'image de l'entrée
sélectionnée lorsque vous raccordez la prise
MONITOR VIDEO OUT à un écran de téléviseur
(page 20). Vous pouvez commander cet ampli
tuner à l'aide d'une interface utilisateur graphique
GUI (Graphical User Interface) (page 42).
Permet de raccorder
un magnétoscope, un
lecteur DVD, etc.
(pages 20, 32, 33,
34).
Permet de raccorder
l'appareil dans la
zone 2 (page 117).
Permet de raccorder
des enceintes
(page 18).
