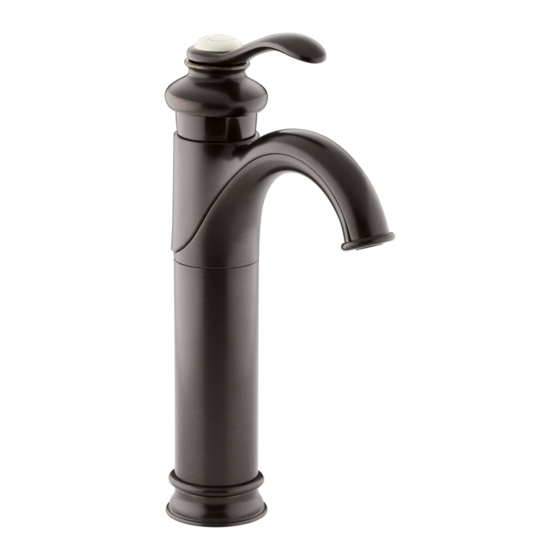

Kohler Fairfax K-12183 Installation Manual
Single-control lavatory faucet
Hide thumbs
Also See for Fairfax K-12183:
- Homeowner's manual (25 pages) ,
- Installation manual (21 pages) ,
- Installation manual (17 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Kohler Fairfax K-12183
Summary of Contents for Kohler Fairfax K-12183
- Page 1 Installation Guide Single-Control Lavatory Faucet K-12183 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page ″Français-1″ Español, página ″Español-1″ 1011034-2-F...
-
Page 2: Tools And Materials
Carefully inspect the waste and supply tubing for any sign of damage. If possible, install this faucet to the lavatory before installing the lavatory. Kohler Co. reserves the right to make revisions in the design of faucets without notice, as specified in the Price Book. 1011034-2-F Kohler Co. -
Page 3: Install The Faucet
Apply plumbers putty or other sealant to the underside of the escutcheon according to the manufacturer’s instructions. Feed the faucet supply inlets through the faucet hole of the lavatory, then position the faucet. Slide the bracket and washer over the stud and tighten the nut to secure. Kohler Co. 1011034-2-F... - Page 4 Thread the nut up the drain body until snug against the underside of the lavatory. Use care not to rotate the drain while tightening the nut. Using a wrench, tighten the nut. Remove any excess putty or sealant. Connect the P-trap to the drain body. 1011034-2-F Kohler Co.
- Page 5 If the lavatory is not installed, install it at this time. Follow the lavatory manufacturer’s instructions. For Mexico only installations: Install the adapter. Connect the supply tubes to the faucet supplies and supply stops. (Left is hot - right is cold.) Tighten the connections with an adjustable wrench. Kohler Co. 1011034-2-F...
-
Page 6: Installation Checkout
With water still running, rotate the faucet handle to the ″HOT″ side. Continue running water through the spout for about one minute and then turn off. Rinse any debris from the aerator and reinstall. 1011034-2-F Kohler Co. - Page 7 Turn the indexer, top disc, and valve stem counterclockwise until you achieve the desired temperature. Reinstall the indexer and top disc to the valve. Make sure the top disc is snapped fully into the indexer. Turn off the water, and reinstall the bonnet, handle and cap. Kohler Co. 1011034-2-F...
-
Page 8: Outils Et Matériels
Si possible, installer le robinet au lavabo avant d’installer ce dernier. Kohler Co. se réserve le droit d’apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix. Kohler Co. - Page 9 Alimenter les entrées d’alimentation du robinet dans l’orifice du robinet du lavabo, puis positionner proprement le robinet. Glisser le support et la rondelle sur le montant et bien visser l’écrou pour sécuriser. Kohler Co. Français-2 1011034-2-F...
- Page 10 Faire attention de ne pas pivoter le drain en serrant l’écrou. Utiliser une clé pour serrer l’écrou. Retirer tout excédent de mastic de plombier ou de joint d’étanchéité. Connecter le siphon en P au corps du drain. 1011034-2-F Français-3 Kohler Co.
- Page 11 Installations pour le Mexique uniquement: Installer l’adaptateur. Raccorder les tubes d’alimentation d’eau aux alimentations du robinet et robinets d’arrêt. (Gauche est chaud - droite est froid) Serrer les connexions avec une clé à molette. Kohler Co. Français-4 1011034-2-F...
-
Page 12: Vérification De L'installation
Tout en laissant l’eau couler, tourner la poignée du robinet vers le côté ″CHAUD″. Continuer à écouler l’eau à travers le bec pendant à peu près une minute puis fermer. Rincer tout débris de l’aérateur puis réinstaller. 1011034-2-F Français-5 Kohler Co. - Page 13 Réinstaller l’indexeur et le disque à la valve. S’assurer que le disque supérieur soit complètement logé dans l’indexeur. Arrêter l’écoulement d’eau et réinstaller le chapeau, le levier et le capuchon.. Kohler Co. Français-6 1011034-2-F...
-
Page 14: Herramientas Y Materiales
De ser posible, instale esta grifería en el lavabo antes de instalar el lavabo. Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios. - Page 15 Introduzca las entradas de los suministros de la grifería a través del orificio para grifería del lavabo, luego coloque la grifería. Deslice el soporte y la arandela en la varilla roscada y apriete la tuerca para asegurar. Kohler Co. Español-2 1011034-2-F...
- Page 16 Tenga cuidado de no girar el desagüe al apretar la tuerca. Utilizando una llave, apriete la tuerca. Limpie el exceso de masilla de plomería o sellador. Conecte la trampa en P al cuerpo del desagüe. 1011034-2-F Español-3 Kohler Co.
- Page 17 Conecte los tubos de suministro a la grifería y a las llaves de paso. (El lado izquierdo es para el agua caliente y el derecho, para el agua fría.) Apriete las conexiones con una llave ajustable. Kohler Co. Español-4 1011034-2-F...
-
Page 18: Verificación De La Instalación
Con el agua todavía abierta, gire la manija de la grifería al lado del agua caliente ″HOT″. Deje correr el agua por el surtidor durante un minuto aproximadamente y luego cierre. Enjuague la suciedad que haya en el aireador y vuelva a instalarlo. 1011034-2-F Español-5 Kohler Co. - Page 19 Vuelva a instalar el graduador y el disco superior a la válvula. Asegúrese de que el disco superior quede totalmente encajado en el graduador. Cierre el agua y vuelva a instalar el bonete, la manija y el tapón. Kohler Co. Español-6 1011034-2-F...
