ＩＮSＴＲＵＣＴＩＯＮ ＭＡＮＵＡＬ
冷凍式エアドライヤ
ゼロアクア GX シリーズ

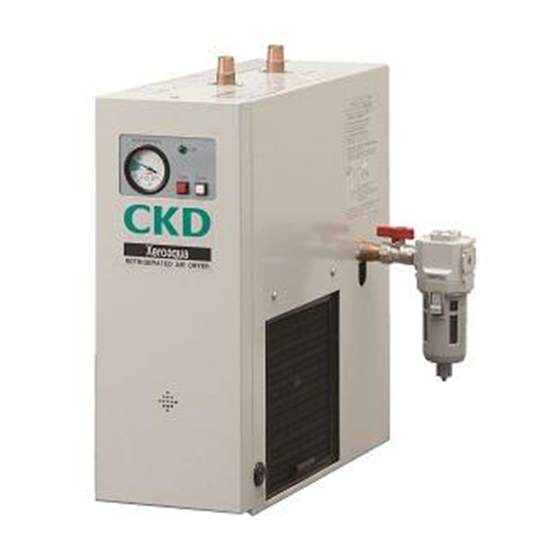

REFRIGERATION AIR DRYER
Xeroaqua GX Series
GX3203D,GX3206D,GX3208D,GX3211D
GX5203D,GX5204D,GX5206D,GX5208D
Operation manual for option
●
この取扱説明書はオプション用です。
同一添付の取扱説明書（SM-483629）と合せてお読みください。
●
This instruction manual is for option, read together with attached manual
(SM-483629)
●
製品をお使いになる前に、この取扱説明書を必ずお読みください。
特に安全に関する記述は、注意深くお読みください。
●
Please read this instruction manual carefully before using this product,
particularly the section describing safety.
●
この取扱説明書は必要な時にすぐ取り出して読めるように大切に保
管しておいてください。
●
Retain this instruction manual with the product for further consultation
whenever necessary．
JUL.2014 2nd edition
取 扱 説 明 書
オプション用操作マニュアル
SM-483689
CKD Corporation
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for CKD Xeroaqua GX Series
Summary of Contents for CKD Xeroaqua GX Series
- Page 1 Operation manual for option ● この取扱説明書はオプション用です。 同一添付の取扱説明書（SM-483629）と合せてお読みください。 ● This instruction manual is for option, read together with attached manual (SM-483629) ● 製品をお使いになる前に、この取扱説明書を必ずお読みください。 特に安全に関する記述は、注意深くお読みください。 ● Please read this instruction manual carefully before using this product, particularly the section describing safety. ● この取扱説明書は必要な時にすぐ取り出して読めるように大切に保 管しておいてください。 ● Retain this instruction manual with the product for further consultation whenever necessary． JUL.2014 2nd edition CKD Corporation...
-
Page 2: 本製品を安全にご使用いただくために
本製品を安全にご使用いただくために 本製品は使用するにあたって、電気、圧縮空気、液体、配管、冷凍などについての基礎的な知識をもった 人を対象にしています。上記の知識をもたない人や十分な訓練を受けていない人が据付、使用、修理など を行って引き起こした事故に関しては、当社は責任を負いません。 使用方法によっては、十分に性能を発揮できない場合や事故につながる場合もあります。 製品の仕様を必ず確認されるとともに、決められた使用方法でご使用ください。 本製品には、さまざまな安全対策を施していますが、お客様の取扱いミスによって事故につながる場合が あります。そのために、必ずこの取扱説明書を熟読し、内容を十分にご理解いただいたうえでご使用ください。 本文中に記載してある取扱注意事項とあわせて下記項目についてもご注意ください。 本 取扱説明書は、いつでも見られるところに必ず保管してください。 安全上のご注意 注意事項は 、 警告 注意 に区分して表示してあります 。 誤った取扱いをした場合に、使用者が死亡、または重傷を負う可能性が想定 警告 される内容を示しています。 誤った取扱いをした場合に、使用者が傷害を負う可能性が想定される内容 注意 または、物的損害の発生が想定される内容を示しています。 注意 巻き込まれ注意 ､ 。 ★ファンは突然回転し ケガの恐れがあります 。 手や物を入れないでください ､ ●点検は 必ず電源を遮断して行ってくださ 。 い 警告 ... - Page 3 Safety instructions This dryer must be operated by a person who has basic knowledge of electric, compressed air,liquid, piping, refrigerant, etc. We are not responsible for any accidents caused when person who does not have the basic knowledge or who is not well trained installation, operation, repair, etc.
-
Page 4: Table Of Contents
Table of Contents 目 次 本製品を安全にご使用いただくために ······················· 1 Safety instructions 1. はじめに ·············································· 4 Introduction 2. 据付 ·················································· 5 Installation 2.1 最初にお確かめください · ······································ 5 Confirm the following 2.2 電気配線 · ···················································· 6 Electrical wiring 3. オプション ············································ 7 Option 3.1 SUS 銘板（オプション記号：H2） ... -
Page 5: Safety Instructions 1. はじめに
1．はじめに Introduction このたびは、CKD 製品をお買い求めいただきましてまことにありがとうございます。 この取扱説明書は、冷凍式エアドライヤ「ゼロアクア GX シリーズ」の性能を十分に発揮さ せるために、据付・操作等の基本的な事項を記載したものです。ご使用される前に、この取 扱説明書を、よく読んでいただき、正しくお使いください。 また、添付の標準用取扱説明書(SM-483629)の巻末が保証書となっておりますので、巻末の ご購入表に「形式」 「SELIAL No.」 「ご購入年月日」 「ご使用開始年月日」 「販売店名・TEL・ 担当」をご記入いただき、紛失されませんように大切に保管してください。 Thank you very much for purchasing CKD Product. This manual explains basic points of installation, operation, etc. to have our refrigerated air dryer, Xeroaqua GX series perform at their best. Be sure to read this manual before using your dryer. Keep this manual together with the dryer. In addition, the end of attached standard instruction manual （ SM-483629) is ... -
Page 6: Introduction 2. 据付
2．据付 Installation Confirm the following 2.1 最初にお確かめください １） 形式・電圧・周波数が、ご注文どおりか、銘板を確認してください。 Check the name plate, whether model, voltage, and frequency correct. 銘板に記載されている型番・仕様等内容をご 確認ください。 Confirm model, specification indicated to name plate. 1.････････型式 Model No. 6.MAX.PRESS･･･最高入気圧力 Max. inlet air pressure 2.POWER･･･使用電圧 Operating voltage 7.MAX.AIR TEMP･･･最高入気温 Max. inlet air temperature 3.AIR FLOW･･･流量 Flow rate 8.MASS･･･質量 Weight 4.CURRENT･･･定格運転電流 Operating current 9.SERIAL No.･･･機番 Serial number 5.REFRIGERANT･･･使用冷媒の種類と封入量 ... -
Page 7: 電気配線
N1：銅管防錆塗装 Copper tube rust proof coating 注：オプションの組合せ時は、アルファベット順の配列となります。 Note：Indicate options in alphabetic order. (Example) H2M3,H3N1 【注意】 万一、記載内容について不審な点がございましたら、本機を使用せず、ただちに ご購入先、販売店へご連絡ください。 【 Caution 】 If the contents are not clear or there are any questions, contact CKD or distributors before using the dryer. 2.2 電気配線 Electrical wiring オプション H2、H3 および N1 の電気配線方法は標準と同一です。 添付の標準用取扱説明書（SM-483629）を参照してください。 また、オプション M3 の電気配線方法は、電源線・アース線は標準と同一ですが遠隔操作 および運転、異常信号用の配線は 3 項を参照してください。 ... -
Page 8: オプション
3．オプション Option 3.1 SUS 銘板 （オプション記号 H2）SUS name plate (Option mark：H2) 製品銘板がステンレス製となります。 This option provides the stainless product plate. 3.2 簡易輸出梱包（オプション記号 H3）Temporarily export packing (Option mark：H3) 木材を用いた輸出用梱包となります。 尚、バリヤ包装等による防錆処理は施しておりません。 It becomes packing for export using wood. In addition, rust-proof processing by the barrier packing etc. is not been performed. 3.3 遠隔操作＆運転・異常信号取出し（オプション記号 M3） Remote control ＆ operation /alarm signal output (Option mark：M3) 1)遠隔操作の機能が追加されます。 The Function of remote control is added. ＜遠隔運転 Remote operation＞ 端子 3-7 間にモーメンタリスイッチ（無電圧 a 接点）を接続してください。 Connect the momentary switch (non voltage, normal open) between the terminal NO 3 and 7. ＜遠隔停止 Remote stop＞ ・端子 2-7 間のジャンパー線を外してください。 ・端子 2-7 間にモーメンタリスイッチ（無電圧 ｂ接点）を接続してください。 Remove the jumper wire between terminal NO 2 and 7. ... -
Page 9: 銅管防錆塗装（オプション記号：N1
GX5206D ネジ径 Screw size ：M3.5 端子台幅 ：7.5mm Width of terminal block 【注意】運転・異常信号の接点には直流の微弱電流を使用しないでください。 【CAUTION】Don t use small direct current for contact of operation and alarm signal. 3)警報ランプが追加されます。 Alarm lamp is added. 3.4 銅管防錆塗装 Copper tube rust proof coating (Option mark：N1) 冷媒配管(銅管部分)の耐腐食性を上げるため、銅管露出部に塗装を施してあります。 This option provides painting on copper pipes to improve corrosion resisting performance. 4．外形寸法 Dimensions 外形寸法は標準と同一です。 添付の標準用取扱説明書(SM-483629)を参照してください。 Outside dimensions are same as a standard. Refer to the attached standard instruction manual (SM-483629). −8− ＜SM-483689＞... -
Page 10: 電気回路図
5．電気回路図 Electrical circuit オプション H2、H3 および N1 の電気回路は標準と同一です。 添付の標準用取扱説明書（SM-483629)を参照してください。 Electrical circuit of option H2 and H3 and N1 are same as a standard. Refer to the attached standard instruction manual (SM-483629). GX3203D−M3□−AC100V（□：オプション記号） −9− ＜SM-483689＞... - Page 11 GX3203D−M3□−AC200V（□：オプション記号） −10− ＜SM-483689＞...
- Page 12 GX3206D−M3□−AC100V, GX5203D-M3□-AC100V（□：オプション記号） −11− ＜SM-483689＞...
- Page 13 GX3206D−M3□−AC200V, GX5203D-M3□-AC200V（□：オプション記号） −12− ＜SM-483689＞...
- Page 14 GX3208D−M3□−AC100V, GX5204D-M3□-AC100V（□：オプション記号） −13− ＜SM-483689＞...
- Page 15 GX3208D−M3□−AC200V, GX5204D-M3□-AC200V（□：オプション記号） −14− ＜SM-483689＞...
- Page 16 GX3211D−M3□−AC100V（□：オプション記号） −15− ＜SM-483689＞...
- Page 17 GX3211D−M3□−AC200V, GX5208D-M3□-AC200V（□：オプション記号） −16− ＜SM-483689＞...
- Page 18 GX5206D−M3□−AC100V（□：オプション記号） −17− ＜SM-483689＞...
- Page 19 GX5206D−M3□−AC200V（□：オプション記号） −18− ＜SM-483689＞...
- Page 20 −19− ＜SM-483689＞...
