Richelieu 89166013170SCSW Assembly Instructions

InstructIons d'assembLage
Item : 89166013170scsW (acier inoxydable)

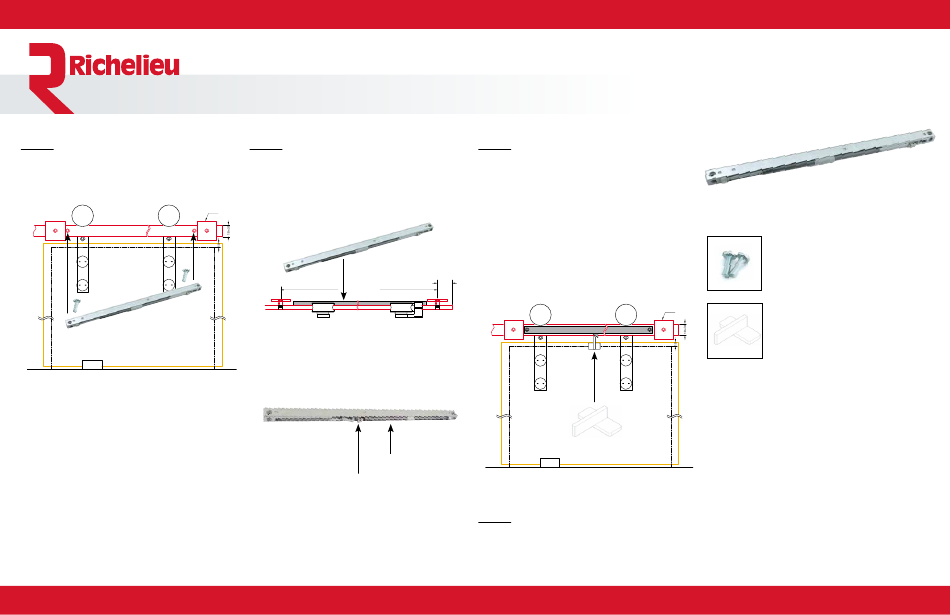

Étape 1
Repérer les deux trous prépercés pour les
vis machine M4x7 mm à chacune des extrémités de
l'arrière du rail plat.
Vue arrière de la porte
Étape 2
S'assurer de placer le cylindre de l'amortisseur vers
le bas et la clenche de l'amortisseur en position
fermée. Une fois la clenche en position fermée,
fixer l'amortisseur à l'arrière du rail plat à l'aide
des vis machine M4x7 mm.
50×50
406
référence
Vue de dessus
ATTENTIoN: Il est très important de fixer l'amortisseur
seulement lorsque la clenche est en position fermée.
Cylindre
Clenche en
position fermée
(désactivé)
Étape 3
Placer la porte dans la position désirée : fermée ou
ouverte, selon l'installation. La maintenir en place.
Positionner le déclencheur à l'arrière de la porte.
Retirer la protection de la bande adhésive double face
3M VBH qui se retrouve à l'endos du déclencheur pour
le fixer à la vitre.
AVERTISSEMENT : Pour permettre à la bande
adhésive 3M VBH de bien adhérer à la vitre, attendre
au moins 24 heures avant de placer la clenche de
l'amortisseur en position ouverte.
50
référence
Vue arrière de la porte
Étape 4
Pour installer un second ensemble d'amortisseur
qui servira lors de l'ouverture des portes, répéter
les étapes 1 à 3 sur l'autre extrémité du rail.
L'ensemble comprend :
Amortisseur x 1 pc
Vis machine M4x7 mm x 2 pc
50×50
Déclencheur pour l'amortisseur x 1 pc
Avec bande adhésive double face 3M VBH
