- Page 1 NICHARGE UNIFIX 50.2 WB Unisolar 20.24 W Le support balcon The pushpit mounting bracket –– El soporte de fijación para balcón 08/12/2017 www.uniteck.fr CO00118...

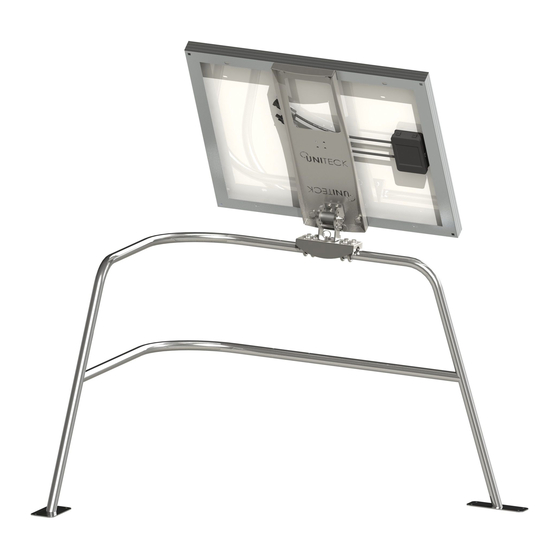

- Page 2 Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec attention toutes les instructions avant d'utiliser le produit. DESCRIPTION Le support Unifix 50.2 WB a été spécialement conçu pour fixer vos panneaux photovoltaïques Unisun 30.12M / 50.12M et 55.12BC sur votre bateau.
-
Page 3: Consignes De Sécurité
Si le support et le matériel de montage sont exposés aux rayons du soleil pendant une longue période, il y a un risque de brûlure. Protégez-vous. • A la fin des travaux, vérifiez que vos supports et panneaux soient bien fixés www.uniteck.fr 3/15... -
Page 4: Garantie
Attention : notre SAV n’accepte pas les retours en port dû. Après la garantie, notre SAV assure les réparations après acceptation d’un devis. Contact SAV : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France France mail: sav@uniteck.fr... - Page 5 DESCRIPTION Unifix 50.2 WB brackets have been specially designed to fix your Unisun 30.12M / 50.12M and 55.12BC photovoltaic panels. They can be installed on all balconies or handrails with tubes from 20 to 45 mm in diameter (minimum tube length: 130 mm).
-
Page 6: Safety Instructions
If the bracket and the mounting tools are exposed to sunlight for a long period, there is a risk of getting burnt. Make sure to protect yourself accordingly. • When finished, check and ensure that all of your brackets and panels are fixed properly www.uniteck.fr 6/15... -
Page 7: Warranty
Caution: Our after-sales service does not accept carriage forward/ collected returns. After the warranty, our after-sales service ensures repairs after acceptance of a quotation. After-sales service contact : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France E-mail : sav@uniteck.fr... - Page 8 DESCRIPCIÓN Los soportes Unifix 50.2 WB están concebidos especialmente para fijar sus paneles fotovoltaicos Unisun 50.12M / 55.12BC para barcos Se instalan sobre todos los balcones o pasamanos en tubos de diámetro entre 20 y 45 mm (longitud mínima del tubo: 130mm).
- Page 9 Si el soporte y equipamiento de montaje están expuestos a los rayos del sol durante una larga duración, hay un riesgo de quemadura. Protéjase. • En fin de los trabajos, verifique que sus soportes y paneles están bien fijados. www.uniteck.fr 9/15...
- Page 10 Cuidado : nuestro Servicio Postventa no acepta devoluciones a portes debidos. Después la garantía, nuestro Servicio Postventa asegura las reparaciones después aceptación de un presupuesto. Contacto SAV : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France France mail: sav@uniteck.fr...
- Page 11 44,00 Nm Coefficient Average friction Nb. Coeficiente de frottement moyen coefficient µ=0,20 fricción medio µ=0,20 / µ=0,20 / Serrage à 50% Tightening at 50% of the Presión al 50% de la limita de la limite élastique elastic limit. elástica www.uniteck.fr 11/15...
- Page 12 Fixez la base de rotation Fije la base de rotación pushpit votre balcon sobre balcón handrail (tube main courante (tube de pasamano (tubo diameter from 20 to diamètre 20 à 45mm). diámetro entre 20 y 45mm). 45 mm). www.uniteck.fr 12/15...
- Page 13 FR EN ES INSTALLATION - FIXATION Fix the item N°2 on the Fixez la platine N°2 sur la Fije la pieza N°2 sobre la bracket N°1. base de rotation N°1. base de rotación N°1. M8x16 N°1 N°2 www.uniteck.fr 13/15...
- Page 14 Inox Inox. M8x16 www.uniteck.fr 14/15...
- Page 15 Una vez la orientación inclination, position choisie, positionnez les 2 elegida, posicionar the 2 locking pins to block goupilles à bille pour pernos para bloquear la the rotation of the Unifix. bloquer la rotation de rotación del Unifix l’Unifix. www.uniteck.fr 15/15...
