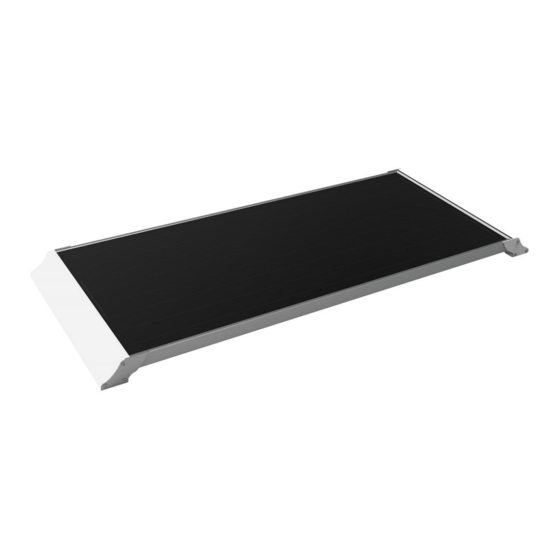

- Page 1 Unisolar 20.24 W UNIFIX C100, C150, C200, C300 Le support de fixation camping-car The mounting bracket for Campervan El soporte de fijación especial campervan 21/01/2021 www.uniteck.fr CO00382...
-
Page 2: Consignes De Sécurité
Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec attention toutes les instructions avant d'utiliser le produit. Les supports UNIFIX C100, C150, C200 et C300 ont été conçus pour être utilisés sur une surface plane (ex : toit de camping-car, mobile home, péniche…). - Page 3 (non fourni), puis laissez sécher quelques minutes. Ne pas utiliser d'alcool/ de white spirit. • Nettoyez la zone de pose de vos supports avec un dégraissant (non fourni). • Nettoyez vos supports sur les 3 zones indiquées ci-dessous avec un dégraissant (non fourni). www.uniteck.fr 3/22...
- Page 4 Mettre 2 filets de colle sur la partie préalablement dégraissée (partie adaptée pour recevoir le panneau solaire). 2 filets de colle • Insérer le panneau solaire dans les 2 supports UNIFIX. • Mettre de côté l’ensemble et tracer votre zone de pose. www.uniteck.fr 4/22...
- Page 5 Positionnez l’ensemble sur la surface de collage préalablement dégraissée. Respectez 24 heures de temps de séchage minimum. Ne pas bouger ou manipuler les éléments pendant cette période. Pendant ce temps d'attente, vous pouvez réaliser la pose du passe toit. (Produit non inclus, cf partie passe-toit) www.uniteck.fr 5/22...
- Page 6 Appliquez la colle sur la zone indiquée en blanc sur l’image ci-dessous, puis positionnez-le à l’endroit du perçage. 2 filets de colle • Passez les câbles. Gardez une longueur suffisante pour votre câblage. Serrez les écrous du presse- étoupe pour assurer une étanchéité. www.uniteck.fr 6/22...
- Page 7 COLLAGE DU PASSE-TOIT (PRODUIT NON INCLUS) • Fermez le capot grâce aux 2 vis plastiques. • Raccordez les connecteurs entre eux. (Pas de risque d’erreur, les connecteurs sont polarisés). www.uniteck.fr 7/22...
-
Page 8: Spécifications Techniques
Attention : notre SAV n’accepte pas les retours en port dû. Après la garantie, notre SAV assure les réparations après acceptation d’un devis. Contact SAV : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France France mail: sav@uniteck.fr... -
Page 9: Safety Instructions
Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions carefully and thoroughly before using the product. The UNIFIX C100, C150, C200 et C300 mounting bracket have been designed to be used on a flat surface (ex.: campervan roof, houseboat). - Page 10 Do not use alcohol/white spirit. • Clean the area with a degreaser (not provided). • Clean your mounting brackets on the 3 areas such as indicated below with a degreaser (not included). www.uniteck.fr 10/22...
- Page 11 Put 2 glue threads on the area receiving the solar panel (previously degreased) 2 glue threads • Put the solar panel into both UNIFIX mounting brackets • Set aside the panel with its mounting brackets, and draw the fixing area. www.uniteck.fr 11/22...
- Page 12 Place the whole set on the fixing area previously degreased. Respect 24 hours of drying time. Do not move or manipulate during this time. During drying time, you can fix the roof-pass (product not included, cf. roof-pass part) www.uniteck.fr 12/22...
- Page 13 Put glue on the indicated zone (in white on the image below), and place the roof-pass on the drilled area. 2 glue threads • Run the cables. Keep a sufficient length for wiring. Tighten the gland nuts to ensure a proper sealing. www.uniteck.fr 13/22...
- Page 14 ROOF-PASS FIXING (PRODUCT NOT INCLUDED) • Close the cover with the 2 plastic screws • Connect the connectors between them. (No risk of error, connectors are polarized). www.uniteck.fr 14/22...
-
Page 15: Technical Specifications
Caution: Our after-sales service does not accept carriage forward/ collected returns. After the warranty, our after-sales service ensures repairs after acceptance of a quotation. After-sales service contact : Uniteck 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres... -
Page 16: Consignas De Seguridad
Estimado cliente, gracias por comprar nuestro producto Uniteck. Por favor lea con cuidado todas las instrucciones antes de usar el producto. Los soportes UNIFIX C100, C150, C200, y C300 están previstos para estar utilizados sobre una superficie plana (ej: tejado de autocaravana, casa móvil, barcaza...). - Page 17 No utilizar alcohol o aguarrás. • Limpie la zona de fijación de sus soportes con un desengrasante (no incluído) • Limpie sus soportes en las 3 zonas indicadas aquí abajo, con un desengrasante (no incluído) : www.uniteck.fr 17/22...
- Page 18 • Aplique 2 hilos de pegamento en la parte previamente desengrasada (parte adaptada para fijar el panel solar). 2 hilos de pegamento • Inserte el panel solar en los 2 soportes UNIFIX • Dibuje el área de fijación www.uniteck.fr 18/22...
- Page 19 Coloque el conjunto en la superficie de fijación previamente desengrasada. Respete un tiempo mínimo de secado de 24 horas. No mover o manipular los elementos durante este tiempo. Mientras tanto, puede realizar la instalación de su pasa-techo (artículo no incluído, referirse a la parte pasa-techo). www.uniteck.fr 19/22...
- Page 20 Aplique el pegamento en la zona indicada en blanco en la imagen a continuación, y coloque el pasa-techo en el área perforada. 2 hilos de pegamento • Deje pasar los cables. Guarde una longitud suficiente para su cableado. Apriete las tuercas del prensaestopa para asegurar una estanqueidad correcta. www.uniteck.fr 20/22...
- Page 21 INSTALACIÓN DEL PASA-TECHO (PRODUCTO NO INCLUÍDO) • Cierre la tapa con los 2 tornillos de plástico. • Conecte los conectores entre ellos (no riesgo de error, los conectores son polarizados). www.uniteck.fr 21/22...
-
Page 22: Especificaciones Técnicas
Cuidado : nuestro Servicio Postventa no acepta devoluciones a portes debidos. Después la garantía, nuestro Servicio Postventa asegura las reparaciones después de aceptación de un presupuesto. Contacto SAV : Uniteck 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres...
