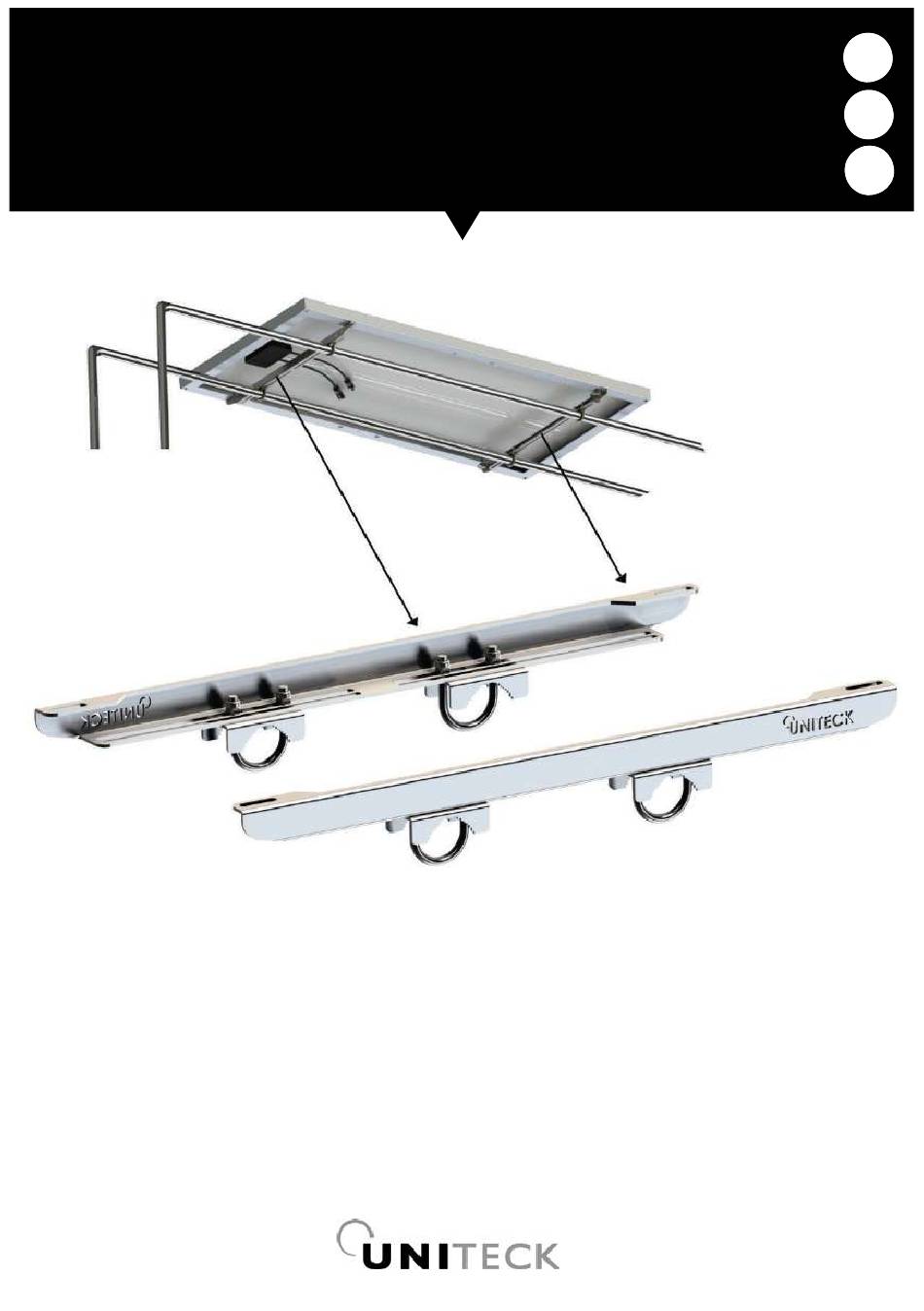

- Page 1 UNIFIX 100WP / 150WP / 200WP / 300WP Support portique Arch mounting bracket Soporte para fijación sobre el arco 05/05/2020 CO00083 www.uniteck.fr...
- Page 2 Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec attention toutes les instructions avant d'utiliser le produit. DESCRIPTION Les supports UNIFIX 100WP, 150WP, 200WP e t 300WP ont été spécialement conçu pour fixer sur le portique de votre bateau les panneaux suivants : UNIFIX 100WP: 50.12M / 55.12BC / 50.24M / 80.12M / 100.12M / 100.24M / 110.12BC...
-
Page 3: Consignes De Sécurité
Montez les supports UNIFIX uniquement sur des surfaces présentant une portance suffisante. Tenez compte de la charge supplémentaire avec panneau : Support Panneau UNIFIX 100WP = 3 kg UNISUN 50.12M /55.12BC/50.24M/ 80.12M =4,1kg /3,8kg/4,1kg/6,3.kg/ / 100.12M /100.24M /110.12BC 7,5kg /7,5kg /7kg UNIFIX 150WP = 3,1kg UNISUN : 150.12M /150.12BC/150.24M... - Page 4 LISTES DES PIECES M8x20 M6x74x52x35 M6x53x34x25 N°1 N°2 Couple de serrage préconisé Couple 5,10 Nm 8,80 Nm 21,50 Nm M 10 44,00 Nm Nb. Coefficient de frottement moyen µ=0,20 / Serrage à 50% de la limite élastique www.uniteck.fr 4/19...
-
Page 5: Montage
MONTAGE • Positionnez les 2 supports sur les panneaux solaires. M8x20 • Positionnez les panneaux solaires sur votre portique ainsi que les 4 étriers. N°2 www.uniteck.fr 5/19... - Page 6 MONTAGE (SUITE) • Fixez l’ensemble grâce aux cadènes fournies. Tubes du portique entre 25 et 30 mm Tubes du portique entre 30 et 40 mm M6x53x34x25 M6x74x52x35 www.uniteck.fr 6/19...
-
Page 7: Garantie
Attention : notre SAV n’accepte pas les retours en port dû. Après la garantie, notre SAV assure les réparations après acceptation d’un devis. Contact SAV : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France France mail: sav@uniteck.fr... - Page 8 Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions carefully and thoroughly before using the product. DESCRIPTION The UNIFIX 100 WP, 150 WP, 200 WP and 300WP mounting bracket is especially designed to fix on the arch of your boat/yach the following panels t: UNIFIX 100WP: 50.12M / 55.12BC / 50.24M / 80.12M / 100.12M / 100.24M / 110.12BC...
-
Page 9: Safety Instructions
• Mount Unifix brackets only on surfaces with sufficient bearing capacity. Consider the additional load with the panel: Brackets Panels UNIFIX 100WP = 3 kg UNISUN 50.12M /55.12BC/50.24M/ 80.12M =4,1kg /3,8kg/4,1kg/6,3.kg/ / 100.12M /100.24M /110.12BC 7,5kg /7,5kg /7kg UNIFIX 150WP = 3,1kg UNISUN : 150.12M /150.12BC/150.24M... - Page 10 PROVIDED ELEMENTS M8x20 M6x74x52x35 M6x53x34x25 N°1 N°2 Recommended tightening torque Screw Torque 5,10 Nm 8,80 Nm 21,50 Nm M 10 44,00 Nm Nb. Average friction coefficient µ=0,20 / Tightening at 50% of the elastic limit. www.uniteck.fr 10/19...
- Page 11 ASSEMBLY • Position the 2 mounting brackets on the solar panels. M8x20 • Position the solar panels on your arch with the 4 parts N°2 as follow. N°2 www.uniteck.fr 11/19...
- Page 12 ASSEMBLY • Fix parts with adapted U-Bolts. Tubes between 25 and 30 mm Tubes between 30 and 40 mm M6x53x34x25 M6x74x52x35 www.uniteck.fr 12/19...
-
Page 13: Warranty
Caution: Our after-sales service does not accept carriage forward/ collected returns. After the warranty, our after-sales service ensures repairs after acceptance of a quotation. After-sales service contact : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France E-mail : sav@uniteck.fr... - Page 14 DESCRIPCION Los soportes UNIFIX 100WP, 150WP, 200WP y 300WP están concebidos especialmente para fijar sobre el arco de su barco l o s paneles fotovoltaicos siguientes: UNIFIX 100WP: 50.12M / 55.12BC / 50.24M / 80.12M / 100.12M / 100.24M / 110.12BC UNIFIX 150WP: 150.12M / 150.12BC/150.24M...
-
Page 15: Consignas De Seguridad
Monte los soportes UNIFIX sólo en superficies que son capaz de aceptar el peso suficiente. Tenga en • cuenta el peso adicional con el panel Soporte Panel UNIFIX 100WP = 3 kg UNISUN 50.12M /55.12BC/50.24M/ 80.12M =4,1kg /3,8kg/4,1kg/6,3.kg/ / 100.12M /100.24M /110.12BC 7,5kg /7,5kg /7kg UNIFIX 150WP = 3,1kg UNISUN : 150.12M /150.12BC/150.24M... -
Page 16: Lista De Las Piezas
LISTA DE LAS PIEZAS M8x20 M6x74x52x35 M6x53x34x25 N°1 N°2 Par de apriete preconizado Tornillo 5,10 Nm 8,80 Nm 21,50 Nm M 10 44,00 Nm Nb. Coeficiente de fricción medio µ=0,20 / Presión al 50% de la limita elástica www.uniteck.fr 16/19... -
Page 17: Montaje
MONTAJE • Fije los 2 soportes sobre los paneles solares M8x20 • Fije los paneles solares sobre sus pórticos con las 4 abrazaderas N°2 www.uniteck.fr 17/19... - Page 18 MONTAJE (SIGUIENTE) • Fije todo con los platos suministrados. Tubos entre 30 y 40 mm Tubos entre 25 y 30 mm M6x53x34x25 M6x74x52x35 www.uniteck.fr 18/19...
- Page 19 Cuidado : nuestro Servicio Postventa no acepta devoluciones a portes debidos. Después la garantía, nuestro Servicio Postventa asegura las reparaciones después aceptación de un presupuesto. Contacto SAV : Uniteck- 1 Avenue de Rome Zae Via Europa - bâtiment Cassis 34350 Vendres -France France mail: sav@uniteck.fr...
