Instrukcja montażu
PL
Assembly instruc�on
GB
Montageanleitung
D
Návod na inštaláciu
SK
Pokyny k instalaci
CZ
Инструкция по установке
RUS
PL
GB
D
SK
CZ
RUS
UA
RO
H
FR
IT
ES
AE

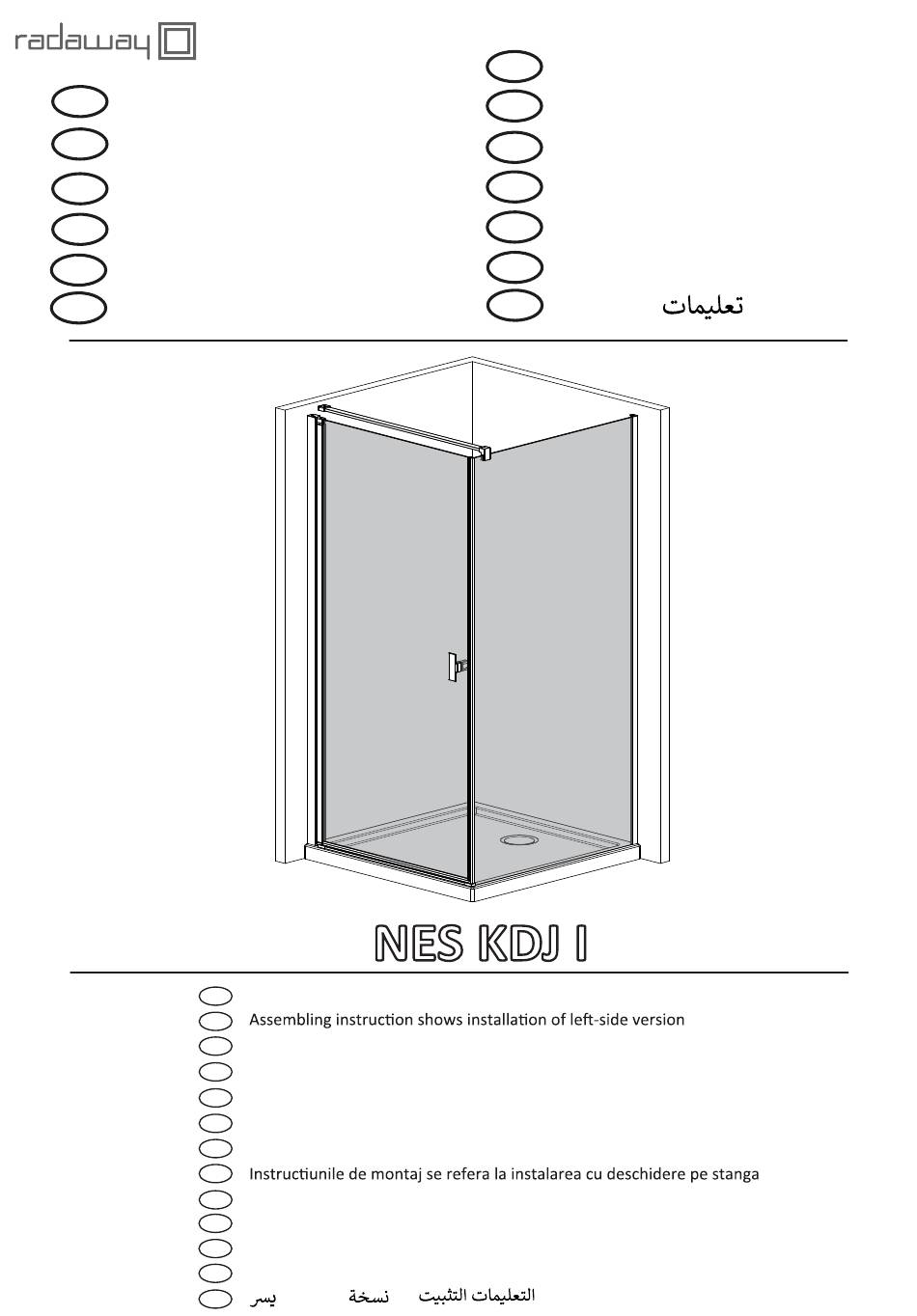

NES KDJ I
Instrukcja pokazuje montaż kabiny w wariancie lewym
Die Montageanleitung stellt die linke Variante der Dusche dar
Návod na inštaláciu sa vzťahuje na ľavé prevedenie
Návod zobrazuje instalaci sprchového koutu vlevo
В инструкции указан монтаж левого варианта кабины
В інструкції вказаний монтаж лівого варіанту кабіни
A szerelési útmutató balos verzióra vonatkozik
L'instruc�on montre un montage en version gauche
Le istruzioni di montaggio mostrano l'installazione della versione sinistra
La instrucción de montaje muestra la instalación de laversión del lado izquierdo
‫ﻣﻦ‬
‫ﺍﻷ‬
‫ﺍﻷ‬
‫ﺍﻟﺠﺎﻧﺐ‬
Інструкція по установці
UA
Szerelési útmutató
H
Instruc�uni de montaj
RO
Instruc�on de montage
FR
Istruzioni di montaggio
IT
Instrucciones de ensamblaje
ES
‫ﺍﻟﺘﺠﻤﻴﻊ‬
AE
‫ﺗﺠﻤﻴﻊ‬
‫ﻳﻮﺿﺢ‬
Indeks: 011-200319200v01

Advertisement

loading
Need help?

Need help?

Do you have a question about the NES KDJ I and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

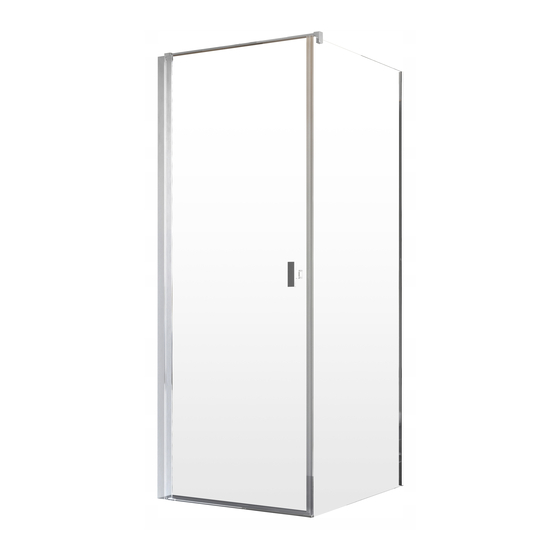

Summary of Contents for Radaway NES KDJ I

  • Page 1 Pokyny k instalaci Instrucciones de ensamblaje ‫ﺍﻟﺘﺠﻤﻴﻊ‬ Инструкция по установке NES KDJ I Instrukcja pokazuje montaż kabiny w wariancie lewym Die Montageanleitung stellt die linke Variante der Dusche dar Návod na inštaláciu sa vzťahuje na ľavé prevedenie Návod zobrazuje instalaci sprchového koutu vlevo В...
  • Page 2 16.L 13.2 13.1 17.R 1 . L Oznaczenie strony nałożenia powłoki Side of the coa�ng indicator Bezeichnung für Glasfläche mit der EasyClean-Beschichtung Vodoodpudivím povlakom obalená strana Boční ukazatel strany s povrchovou úpravou Сторона стекла с покрытием Vízlepergető réteggel bevont oldal Partea cu indicator de acoperire Indica�on du côté...
  • Page 3 Montaż z listwą progową Oznaczenie Sztuk Installa�on with threshold profile Mark Pcs. Die Montage mit Schwallleiste Bezeichnung Stück Montovanie s prahovým profilom Označenie číslo Instalace přechodové lišty Označení Монтаж с профилем порога počet Szerelés küszöb profillal обозначение штук Instalarea cu profil prag Jelölés Sorszám Montage avec barre de seuil...
  • Page 4 Oznaczenie Sztuk Montaż z listwą progową Installa�on with threshold profile Mark Pcs. Die Montage mit Schwallleiste Bezeichnung Stück Montovanie s prahovým profilom Označenie číslo Instalace přechodové lišty Označení počet Монтаж с профилем порога обозначение штук Szerelés küszöb profillal Instalarea cu profil prag Jelölés Sorszám Montage avec barre de seuil...
  • Page 5 NES KDJ I 1000 795-810 895-910 995-1010 695-710 745-760 795-810 895-910 995-1010 20mm 900 1000 NES KDJ...
  • Page 6 φ8 1-5mm 1-5mm 1-5mm 7 x8 Oznaczenie strony nałożenia powłoki Side of the coa�ng indicator Vodoodpudivím povlakom obalená strana Boční ukazatel strany s povrchovou úpravou Vízlepergető réteggel bevont oldal. Partea cu indicator de acoperire 1 . L...
  • Page 7 1 . L 0 m m SW 2,5 1 . L SW 2,0 1 . L SW 2,0...
  • Page 8 0 mm 0 mm SW 3,0 SW 3,0...
  • Page 9 Montaż z listwą progową Installa�on with threshold profile Die Montage mit Schwallleiste Montovanie s prahovým profilom Instalace přechodové lišty Монтаж с профилем порога 1 . L Szerelés küszöb profillal Instalarea cu profil prag Montage avec barre de seuil Installazione con profilo di soglia Instalación con la barra de umbral ‫ﻂ‬...
  • Page 10 10.1 10.2 SW 2,5 SW 2,5 11.1 11.2 φ2,8 φ2,8 φ2,8 φ2,8 ~50mm ~50mm φ2,8 φ2,8...
  • Page 11 12.1 13.2 13.1 U = S - 5mm 12.2 12.3 13.1 X 800, 900 1000 12.4 13.1...
  • Page 12 12.6 12.5 13.1 1 . L φ8 12.7 12.8 13.1 13.2 1 . L 1 . L 12.9 Montaż z listwą progową Installa�on with threshold profile 13.1 Die Montage mit Schwallleiste Montovanie s prahovým profilom SW 2,5 Instalace přechodové lišty Монтаж...
  • Page 13 13.1 1 . L 13.2...
  • Page 14 Montaż z listwą progową Installa�on with threshold profile Die Montage mit Schwallleiste Montovanie s prahovým profilom Instalace přechodové lišty Монтаж с профилем порога Szerelés küszöb profillal Instalarea cu profil prag Montage avec barre de seuil 14.L Installazione con profilo di soglia Instalación con la barra de umbral 15.L ‫ﻂ‬...
  • Page 15 17.1 17.2 Montaż z listwą progową Installa�on with threshold profile Die Montage mit Schwallleiste Montovanie s prahovým profilom Instalace přechodové lišty 17.R 16.L Монтаж с профилем порога Szerelés küszöb profillal Instalarea cu profil prag Montage avec barre de seuil Installazione con profilo di soglia Instalación con la barra de umbral ‫ﻂ‬...
  • Page 16 19.1 SILIKON 19.2 20.1 SILIKON 20.2...
  • Page 17: Karta Gwarancyjna

    Klient zobowiązany jest zaprzestać użytkowania kabiny natychmiast po ujawnieniu wady, w innym wypadku utraci gwarancję 14. Firma Radaway Sp. z o.o. nie zwraca kosztów związanych z uszkodzeniem glazury w przypadku jej uszkodzenia w sytuacji konieczności demontażu kabiny.
  • Page 18: Instrukcja Montażu

    17. Firma Radaway Sp. z o.o. nie ponosi odpowiedzialności za bezpośrednie i pośrednie szkody spowodowane przez kabinę. 18. Niedopełnienie warunków zawartych w instrukcji montażu powoduje utratę prawa do napraw gwarancyjnych.
