Pilz PNOZSIGMA Series Operating Instructions Manual

21 401-6NL-07

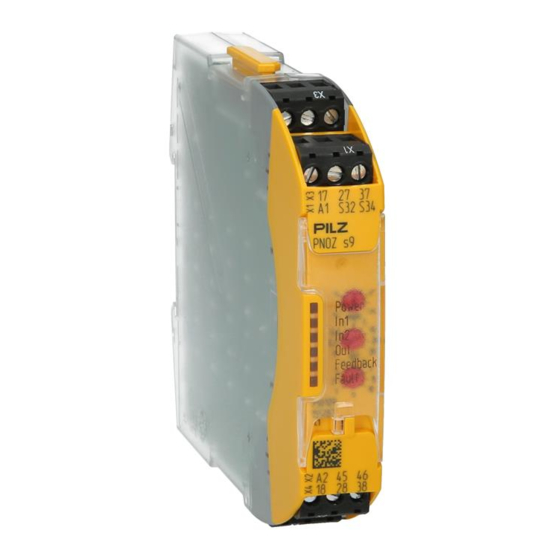

PNOZ s9
PNOZ s9 21 401-6NL-07
Sicherheitsschaltgerät PNOZ s9
Das Gerät erfüllt die Forderungen der 761002507
EN 60947-5-1, EN 60204-1 und VDE 0113-1.
Das Gerät dient zusammen mit einem Grund-
gerät als
Kontakterweiterungsblock zur Kontaktver-
stärkung und Kontaktvervielfältigung für ein
Grundgerät. Grundgeräte sind alle Sicher-
heitsschaltgeräte mit Rückführkreisüberwa-
chung.
Wischrelais (Impulsrelais)
– nach EN ISO 12100-1 und EN ISO 12100-
2 (Schrittschaltung für begrenzte Bewe-
gung gefahrbringender Maschinenteile
während Montage-, Einricht- und Einstell-
arbeiten)
– in Sicherheitsstromkreisen nach VDE 0113
und EN 60204-1 (z. B. bei beweglichen
Verdeckungen)
Sicheres Zeitrelais
– nach EN 1088 (Entsperrung mit Verzöge-
rung durch Zeiteinheit)
– in Sicherheitsstromkreisen nach
VDE 0113-1 und EN 60204-1 (z.B. bei be-
weglichen Verdeckungen)
Die zu realisierende Kategorie nach EN 954-1
und EN ISO 13849-1 ist abhängig von der Ka-
tegorie des Grundgeräts. Sie kann vom Kon-
takterweiterungsblock nicht überschritten
werden.
Das Gerät kann auch ohne Grundgerät als
Wischrelais oder sicheres Zeitrelais einge-
setzt werden.
Das Gerät ist bestimmt für den Einsatz mit
Sicherheitsschaltgeräten der Reihe PNOZ X,
PNOZsigma, PNOZelog, PNOZmulti
Schutztürwächtern der Reihe PST
Zweihandbediengeräte der Reihe
PNOZsigma, P2HZ
Zu Ihrer Sicherheit
Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen
Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
Safety relay PNOZ s9
The unit meets the requirements of EN 60947-
5-1, EN 60204-1 and VDE0113-1. In conjunc-
tion with a base unit the unit is used as a
Contact expansion module to increase the
number of contacts available on a base unit.
Base units are all safety relays with feedback
loop monitoring.
Pulse relay
– In accordance with EN ISO 12100-1 and
EN ISO 12100-2 (inching circuit for limited
movement of hazardous machine compo-
nents during installation, set up and posi-
tioning)
– in safety circuits in accordance with
VDE 0113 and EN 60204-1 (e.g. on mova-
ble guards)
Safe timer relays
– in accordance with EN 1088 (release with
delay through timer)
– in safety circuits in accordance with
VDE 0113-1 and EN 60204-1 (e.g. on mov-
able guards)
The category that can be achieved in accord-
ance with EN 954-1 and EN ISO 13849-1 de-
pends on the category of the base unit. The
contact expansion module may not exceed
this.
The unit can also be used without a base unit
as a pulse relay or safe timer.
The unit is designed for use with
Safety relays from the PNOZ X, PNOZsigma,
PNOZelog, PNOZmulti series
Safety gate monitors from the PST series
Two-hand relays from the PNOZsigma,
P2HZ series
For your safety
Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.
Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
- 1 -
Bloc logique de sécurité PNOZ s9
L'appareil satisfait aux exigences des normes
EN 60947-5-1, EN 60204-1 et VDE 0113-1 et
peut être utilisé avec un appareil de base en
tant que
bloc d'extension de contacts pour une aug-
mentation et un renforcement du nombre de
contacts d'un appareil de base. Les appa-
reils de base sont tous des blocs logiques de
sécurité avec surveillance de la boucle de re-
tour.
Relais de passage (relais d'impulsion)
– selon l'EN ISO 12100-1 et l'EN ISO 12100-
2 (marche à-coup pour un mouvement li-
mité des éléments dangereux d'une ma-
chine pendant les travaux de montage, de
réglage et d'ajustage)
– dans les circuits de commande de sécurité
selon VDE 0113 et l'EN 60204-1 (par
exemple pour les protecteurs mobiles)
Relais temporisé de sécurité
– selon l'EN 1088 (pilotage temporisé d'un
système d'interverrouillage)
– dans les circuits de commande de sécurité
selon VDE 0113-1 et l'EN 60204-1 (par
exemple pour des protecteurs mobiles)
La catégorie à atteindre conformément aux
normes EN 954-1 et EN ISO 13849-1 dépend
de la catégorie de l'appareil de base. Elle ne
peut pas être dépassée par le bloc d'extension
de contacts.
L'appareil peut également être utilisé sans
appareil de base en tant que relais de passa-
ge ou relais temporisé de sécurité.
L'appareil est destiné à une utilisation avec
blocs logiques de sécurité de la série
PNOZ X, PNOZsigma, PNOZelog et
PNOZmulti
relais de surveillance de protecteur mobile
de la série PST
relais de commande bimanuelle de la série
PNOZsigma, P2HZ
Pour votre sécurité
Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.
L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
