CAME Z Series Manual
  1. Manuals
  2. Brands
  3. CAME Manuals
  4. Control Panel
  5. Z Series
  6. Manual

CAME Z Series Manual

Electric control panel
Hide thumbs Also See for Z Series:

Advertisement

Quick Links

Download this manual
CANCELLI AUTOMATICI
ITALIANO
Descrizione quadro comando

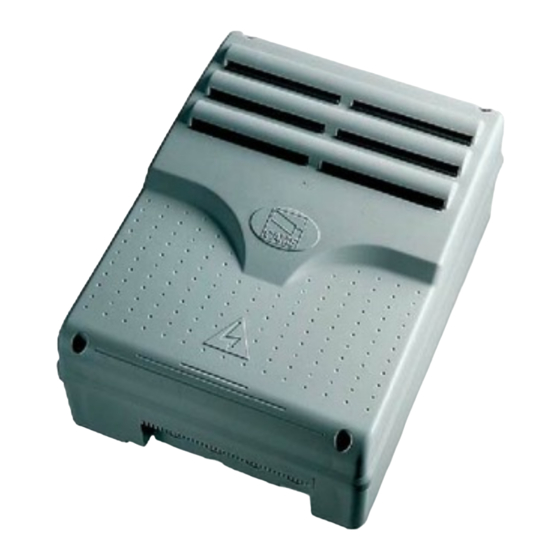

Quadro elettrico per motoriduttori con
alimentazione 230V monofase o 400V
trifase; frequenza 50÷60 Hz.
Progettato e costruito interamente dalla
CAME Cancelli Automatici S.p.A.,
risponde alle vigenti norme di sicurez-
za, con grado di protezione
Scatola in ABS, dotata di presa per il
riciclo d'aria, blocco di sicurezza,
pulsanti apre, chiude, stop.
Garantito 24 mesi salvo manomissioni.
Il circuito va alimentato sui morsetti R,
Z | Z
SERIE
SERIES

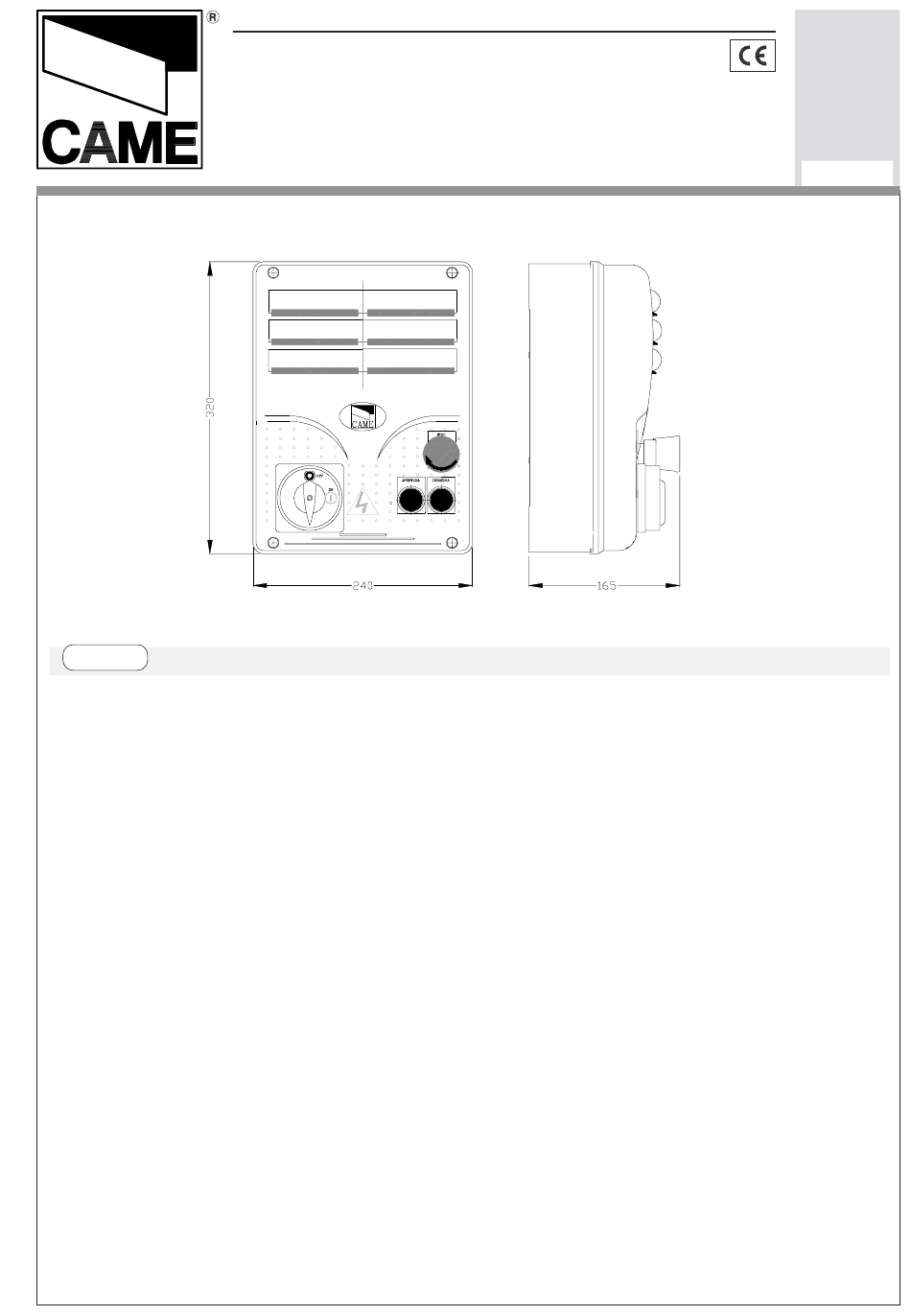

QUADRO COMANDO
ELECTRIC CONTROL PANEL
ARMOIRE DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO
CARATTERISTICHE GENERALI
IP54.
|
Z |
SÉRIE
BAUREIHE
ZT4C
S e T (con alimentazione a 400V trifase)
oppure solo sui morsetti R e S (con
alimentazione a 230V monofase),
protetto in ingresso con fusibili da 8A.
Il quadro comando ZT4C è predisposto
per l'alimentazione a 400V. Nel caso di
alimentazione a 230V spostare il
collegamento che cortocircuita i morsetti
«380» e «COM» sui morsetti «220»
e«COM» (vedi pag.12).
Z |
Z
SERIE
Documentazione
Tecnica
S93
rev.
08/2002
©
CANCELLI
AUTOMATICI
319S93
0.2
CAME

Advertisement

loading
Need help?

Need help?

Do you have a question about the Z Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for CAME Z Series

Summary of Contents for CAME Z Series

  • Page 1 8A. Progettato e costruito interamente dalla Il quadro comando ZT4C è predisposto CAME Cancelli Automatici S.p.A., per l'alimentazione a 400V. Nel caso di risponde alle vigenti norme di sicurez- alimentazione a 230V spostare il za, con grado di protezione IP54.
  • Page 2 I dispositivi di comando sono a bassa - Funzione del test di sicurezza. Ad tensione (24V), e sono protetti con ogni comando di apertura e chiusura fusibile da 2A. La potenza complessiva delle ante, la centralina verifica degli accessori a 24V, non deve l'efficienza delle fotocellule (vedi superare i 20W.
  • Page 3 funzioni tramite dip (vedi selezioni regolabile solo se il dip 1 è posizionato funzioni); in ON; - Tipo di comando: - Lampada ciclo. Lampada che illumina -apre-chiude-inversione per pulsante e la zona di manovra, rimane accesa dal trasmettitore; momento in cui l'anta inizia l'apertura -apre-stop-chiude-stop per pulsante e fino alla completa chiusura (compreso trasmettitore;...

  • Page 4: General Characteristics

    Safety by 230V single-phase or 400V three- Photocells can be connected to phase; frequency 50-60 Hz. obtain: Designed and built entirety by CAME - Re-opening during the closing cycle Cancelli automatici S.p.A., in full (2-C1); compliance with current safety - Re-closing during the opening cycle standards, and with an IP54 protecting (2-CX, see dip 8-9);...
  • Page 5 - Courtesy Light. A light that illuminates connected -Cycle lamp or courtesy light (60 Watt, the manoeuvring zone; after an open- see pag.16); ing command, the light remains on for a fixed time of 5 minutes and 30 sec- Other functions onds (E-EX), see page 16;...

  • Page 6: Caractéristiques Générales

    50÷60 Hz. (2-C1); Il a été entièrement concu et construit - Réfermeture en phase de ouverture par la Société CAME Cancelli Automa- (2-CX, voir dip 8-9); tici S.p.A., conformément aux normes - Stop partiel , arrêt du portail, si en de sécurité...
  • Page 7 14); pag.16; Accessoires pouvant être branchés - Lampe passage . Lampe qui illumine la -Lampe cycle ou lampe passage (60 zone de manoeuvre, après une com- Watt, voir pag.16); mande d’ouverture elle reste allumée Autres fonctions pour une durée fixe de 5 minutes et 30 - Fermeture automatique.

  • Page 8: Allgemeine Merkmale

    - Wiederschließen beim Öffnen (2-CX, 400V-Dreiphasenstromversorgung; siehe dip 8-9); Frequenz: 50-60 Hz. - Teilstop, Stillstand des Tores Vollständig von der CAME Cancelli während des Torlaufs, mit Automatici S.p.A. gemäß geltender darauffolgender automatischer Sicherheilsnormen entwickelt und Torschließung (2-CX, siehe dip 8-9);...
  • Page 9 Torbeleuchtung (60 Watt, siehe S.16); eingeschaltet (E-EX),siehe S.16; Andere funktionen - Torbeleuchtung . Nachdem der Befehl - Schließautomatik . Der Schließ- zum Öffnen des Tors gegeben worden automatik-Zeischalter speist sich beim ist, bleibt das Licht, das den Manöver- Öffnen am Ende der Torlaufzeit selbst. bereich am Tor beleuchtet, für eine Die voreingestellte Zeit ist auf jeden vorgegebene Zeit von 5 Minuten und...

  • Page 10: Caracteristicas Generales

    400V trifásica: frecuencia 50÷60 Hz. ver dip 8-9); Diseñado y fabricado enteramente por - Parada parcial, parada de la puerta si CAME Cancelli Automatici S.p.A., se encuentra en movimiento con la cumple con las normas de seguridad consiguiente predisposición al cierre vigentes, con grado de protección IP54.
  • Page 11 Watt, véase pág.16); la zona de maniobra; tras un mando de Otras funciones apertura permanece encendida por 5 - Cierre automático. El temporizador de minutos y 30 segundos (E-EX), véase cierre automático se autoalimenta en pág.16; fin-de-tiempo carrera en fase de - Función a "hombre presente"...

  • Page 12: Main Components

    SCHEDA BASE - MOTHERBOARD - CARTE BASE - GRUNDPLATINE - TARJETA BASE IL QUADRO E’ PREDISPOSTO A 400V TRIFASE THE BOARD IS PRE-SET AT 400V THREE-PHASE LE TABLEAU EST PRÉVU EN 400 V TRIPHASÉ. DIE TAFEL IST FÜR 400 V DREHSTROM VORGESEHEN. EL CUADRO ESTÁ...
  • Page 13 FRANÇAIS COMPOSANTS PRINCIPAUX 1 Plaque à bornes pour les branchements 2 Fusibles de ligne 8A 3 Fusible accessoires 2A 4 Branchement carte radiofréquence AF (voir tableau) 5 Boutons mise en mémoire code radio et programmation 6 Dip-switch "sélection fonction" 7 Trimmer AP.PARZ.: réglage ouverture partielle 8 Trimmer TCA: réglage temps de fermeture automatique 9 LED de segnalisation code radio 10 Blocage de sécurité...
  • Page 14 TEST FUNZIONAMENTO FOTOCELLULE / PHOTOCELL FUNCTION TEST TEST FONCTIONNEMENT PHOTOCELLULES TEST FÜR DAS FUNKTIONIEREN DER LICHTSCHRANKEN / TEST FUNCIONAMIENTO FOTOCELULAS FIG. 1 FIG. 2 ABB. 1 ABB. 2 FUSIBILE 200mA E4 10 11 TS 1 3 3P 4 6 7 2M O T E4 10 11 TS 1 3 3P 4 6 7 2MOT...
  • Page 15 FRANÇAIS DEUTSCH Erlaubt der Steuerung, die Il permet à la centrale de vérifier l'efficacité des dispositifs de Funktionstüchtigkeit der sécurité (photocellules) après Sicherheitsvorrichtungen chaque commande d'ouverture ou (Lichtschranken) nach jedem Befehl de fermeture. Un led qui clignote sur zum Öffnen oder Schließen zu le tableau de commande indique une kontrollieren.
  • Page 16 COLLEGAMENTI ELETTRICI - ELECTRICAL CONNECTIONS - BRANCHEMENTS ÉLECTRIQUES ELEKRISCHE ANSCHLÜSSE - CONEXIONES ELÉCTRICAS R S T U V W E E1 EX E4 10 11 TS 1 3 3P 4 6 7 2 M O T FC FA F 2 C1 CX B1 B2 Alimentazione 230V (a.c.) monofase (220-COM) 230V (a.c.) power input single-phase (220-COM) Alimentation 230V (c.a.) monophasée (220-COM)
  • Page 17 Alimentazione accessori 24V (a.c.) max. 20W 24V (a.c.)Powering accessories (max 20W) Alimentation accessoires 24V (c.a.) max. 20W Zubehörspeisung 24V (Wechselstrom) max. 20W Alimentación accesoios 24V (a.c.) max. 20W Pulsante stop (N.C.) Pushbutton stop (N.C.) Bouton-poussoir arrêt (N.F.) Stop-Taste (N.C.) Pulsador de stop (N.C.) Pulsante apre (N.O.) Pushbutton opens (N.O.) Bouton-possoir ouverture (N.O.)
  • Page 18 Contatto radio e/o pulsante per comando (vedi dip- switch 2-3 sel.funzioni) Contact radio and/or button for control (see dip-switch 2- 3 function selection) Contact radio et/ou poussoir pour commande (dip- switch 2-3 sel.fonction) Funkkontakt und/oder Taste Steuerart (dip-switch 2-3 Funktionswahl) Contacto radio y/o pulsador para mando (dip-switch 2-3 seleción fonción) Contatto (N.C.) di «riapertura durante la chiusura»...
  • Page 19 Collegamento finecorsa apre Connection limit switch opens Connexion fin de course ouverture Anschluß Endschallter Öffnung Conexión fin de carrera apertura Collegamento finecorsa chiude Connection limit switch closes Connexion fin de course fermeture Anschluß Endschallter Schließung Conexión fin de carrera cierre REGOLAZIONI - ADJUSTMENTS - RÉGLAGES - EINSTELLUNGEN - REGULACIONES ITALIANO T.C.A.

  • Page 20: Dip Switches

    SELEZIONI FUNZIONI - SELECTION OF FUNCTIONS - SÉLECTION FONCTIONS FUNKTIONSWAHL - SELECCIÓN DE LAS FUNCIONES T.C.A. AP.PA RZ. FUSIBILE ACC ESSO RI 2A FUS.LINEA 5A DIP-SWITCHES (1-10) " & '       !  "  #  $  %  &  ' ITALIANO 1 ON - Funzione chiusura automatica attivata;...
  • Page 21 ENGLISH 1 ON - Function automatic closure enabled; (1OFF-disabled) 2 ON - "open-stop-close-stop" function with button (2-7) and radio control (AF board inserted) enabled; 2 OFF- "open-close" function with button (2-7) and radio control (AF board inserted) enabled; 3 ON - "only opening" function with radio control (AF board inserted) enabled; 4 ON - "Operator present"...
  • Page 22 DEUTSCH 1 ON - Funktion Schließautomatik zugeschaltet; (1OFF- ausgeschlo.) 2 ON - Funktion "Öffnen-Stop-Schließen-Stop" mit Druckknopf (2-7) und Fernsteuerung (Karte AF eingesteckt) zugeschaltet; 2 OFF- Funktion "Öffnen-Schließen" mit Druckknopf (2-7) und Fernsteuerung (Karte AF eingesteckt) zugeschaltet; 3 ON - Funktion "nur Öffnen" mit Fernsteuerung (Karte AF eingesteckt) zugeschaltet; 4 ON - Bedienung vom "Steuerpult"...
  • Page 23 T.C.A. AP.PA RZ. FUSIBILE ACC ESSO RI 2A FUS.LINEA 5A DIP-SWITCHES (11-20) " & '       !  "  #  $  %  &  ' I TALIANO 11 OFF - Funzione "slave" disattivata (da attivare nel caso di collegamento abbinato, pag.30) 12 ON - Funzione di apertura parziale (la chiusura automatica è...
  • Page 24 ENGLISH 11OFF - "Slave" function disabled (to activate only for coupled connection, see p.30) 12ON - Partial opening function (automatic closing is fixed at 8 seconds) enabled; 12OFF - Partial opening function (automatic closing is adjusted with the trimmer, if inserted) enabled;...
  • Page 25 DEUTSCH 11OFF - Slave-Funktion ausgeschlossen (wird nur für kombinierte Anschlüsse zugeschaltet, siehe S.30); 12ON - Funktion teilweises Öffnen zugeschaltet (die Zeit für das automatische Schließen ist mit 8 Sekunden vorgegeben) 12OFF - Funktion teilweises Öffnen zugeschaltet (die Zeit für das automatische Schließen kann mit dem Timer eingestellt werden, falls vorhanden) 13ON - Aktivierung der Sicherheitstest-Funktion zur Überprüfung der Lichtschranken-Leistungkeit (siehe Seite 14) zugeschaltet;...
  • Page 26 COLLEGAMENTO PER 2 QUADRI ABBINATI - CONNECTIONS FOR 2 COMBINED PANEL CONNEXIONS POUR 2 ARMOIRE ACCOUPLÉS ANSCHLUSSE FÜR 2 PARALLELGESCHALTETEN SCHALTTAFEL - CONEXIÓN PARA 2 CUADRO ACOPLADOS C AME C AME ITALIANO "SLAVE" "MASTER" - Coordinare il senso di marcia dei motoriduttori A e B, modificando la 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0...
  • Page 27 ENGLISH .RANÇAIS - Coordonnerle le sens de marche des - Match the directions in which gear motoreducteurs A et B en modifiantle motors A and B rotate by changing the sens de rotation du moteur B (voir fin direction in which motor B rotates (see de course);...
  • Page 28 DEUTSCH ESPANIOL - Die Gangrichtung der - Coordinar el sentido de marcha de los Getriebemotoren A und B durch motorreductores A y B, modificando la Drehrichtungsõnderung des Motores B rotación del motor B (ver final de (siehe Endschalter) koordinieren; carrera); - Legen Sie fest, welcher der Motoren A - Establezca el motor master (o piloto) und B der Master-Motor (übergeordnet)
  • Page 29 ZT4C INSTALLAZIONE DEL RADIOCOMANDO RADIO CONTROL INSTALLA TION INSTALLATION DE LA RADIOCOMMANDE INST ALLA TION DER RADIOSTEUERUNG INSTALACIÓN DEL RADIOMANDO ENGLISH ITALIANO FRANCAIS DEUTSCH ESPANOL PROCEDURE PROZEDUR PROCEDURA PROCEDURE PROCEDIMIENTO insert an placer une inserire una Stecken Sie introducir carte AF **. eine Karte una tarjeta AF card **.
  • Page 30 CODIFICA TRASMETTITORI - TRANSMITTER ENCODING - CODIFICATION DES EMETTEURS CODIERUNG DER SENDER - CODIFICACIÓN TRANSMISORES ATOMO AT01 - AT02 -AT04 vedi foglio istruzioni inserito nella confezione della scheda AF43SR see instruction sheet inside the pack of AF43SR circuit card voir les instructions qui se trouve dans l'emballage de la carte AF43SR Siehe Anleitungen, die der Packung beiliegen der Platine AF43SR ver hoja de instrucciones adjunta en el embalaje...
  • Page 31 CODIFICA TRASMETTITORI - TRANSMITTER ENCODING - CODIFICATION DES EMETTEURS CODIERUNG DER SENDER - CODIFICACIÓN TRANSMISORES QUARZATI QUARTZ AU QUARTZ QUARTZGENAUE CUARZO STANDARD ENCODING PROCEDURA COMUNE DI PROCEDURE COMMUNE DE CODIFICA PROCEDURE CODIFICATION 1.assign a code (also on file) 1.segnare un codice (anche 1.taper un code (également per archivio) pour les archives)
  • Page 32 QUARZATI QUARTZ AU QUARTZ QUARTZGENAUE CUARZO CODIFICA TRASMETTITORI - TRANSMITTER ENCODING - CODIFICATION DES EMETTEURS CODIERUNG DER SENDER - CODIFICACIÓN TRANSMISORES T262M - T302M La prima codifica deve essere effettuata mantenendo i jumper posizionati per i canali 1 e 2 come da fig. A; per eventuali e succes- sive impostazioni su canali diversi vedi fig.
  • Page 33 MEMORIZZAZIONE CODICE - CODE STORAGE - MEMORISATION DU CODE SPEICHERN VOM CODE - MEMORIZACIÓN CÓDIGO ITALIANO ENGLISH FRANÇAIS ESPANOL DEUTSCH -Tenere premuto -While holding -En maintenant -Manteniendo - Die Taste il tasto "CH1" down key "CH1", appuyée la pulsada la "CH1"...
  • Page 34 .IG. 1 ABB. 1 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 LED di segnalazione codice radio Scheda radiofrequenza AF Radio code signal LED AF radiofrequency board LED de signalisation code radio Carte radiofrèquence AF Funkcode-Anzeigeleuchtdiode Funkfrequenz-Platine AF...
  • Page 35 ISTRUZIONI MONTAGGIO CERNIERE - ASSEMBLY INSTRUCTIONS S4340 HINGES INSTRUCTIONS MONTAGE CHARNIÈRES S4340 MONTAGEANWEISUNGEN SCHARNIERE S4340 - INSTRUCCIONES MONTAJE BISAGRAS S4340 Assemblare le cerniere a pressione Assemble the hinges by pressure Assembler les charnières à pression Setzen Sie die Druckscharniere zusammen. Inserire le cerniere nella scatola (sul lato destro o sinistro a scelta) e fermarle con le Ensamblar las bisagras a presión...
  • Page 36 ANTERRE CEDEX CERTIFICATO UMERO ERDE (+39) 02 26708293 (+39) 02 25490288 (+33) 01 46130505 (+33) 01 46130500 800 295830 CAME SUD S.R.L. _________________NAPOLI CAME GMBH____K (STUTTGART) ORNTAL BEI (+39) 081 7524455 (+39) 081 7529109 (+49) 07 11839590 (+49) 07 118395925 www.came.it CAME (AMERICA) L.L.C._________MIAMI (FL)

This manual is also suitable for:

Zt4c
