Page 1

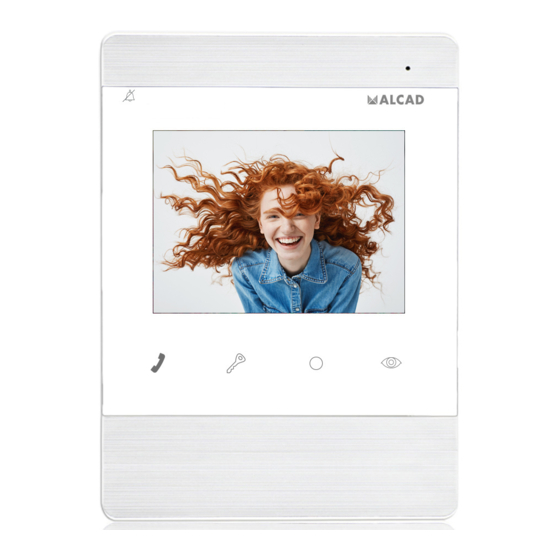

VIDEOPORTERO 2 HILOS 2-WIRE VIDEODOOR ENTRY SYSTEMS VIDÉOPORTIER 2 FILS MONITOR DE VIDEOPORTERO VIDEODOOR ENTRY SYSTEM MONITOR MONITEUR POUR VIDÉOPORTIER...
Page 2
ESP - 2 MONITOR DE VIDEOPORTERO MONTEJE MECÁNICO Recomendaciones A la hora de elegir el lugar para colocar el soporte, busque una zona de la pared plana, uniforme y dura. Tenga en cuenta las dimensiones del monitor y asegúrese de dejar espacio suficiente a la derecha del soporte (>70 mm) para poder acceder a los controles del monitor.
MONITOR DE VIDEOPORTERO ESP - 3 Instrucciones de instalación Ver “INSTRUCCIONES DE Ver “INSTRUCCIONES DE CONEXIÓN” pág. 4. CONEXIÓN” r “INSTRUCCIONES DE Ver “INSTRUCCIONES DE OGRAMACIÓN” PROGRAMACIÓN” pág. 7.
ESP - 4 MONITOR DE VIDEOPORTERO INSTRUCCIONES DE CONEXIÓN CASCADE: Ac�va o desac�va derivador interno OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 PROG: MVC-141 Interruptor de programación Ac�va o desac�va la carga final de línea Conexión BUS mediante derivadores TRONCAL VIVIENDA 1...
Page 5
MONITOR DE VIDEOPORTERO ESP - 5 Conexión BUS viviendas en cascada VIVIENDA 3 Derivador interno Derivador interno Derivador interno OFF ON OFF ON OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 ac�vado en todos los ac�vado en todos los ac�vado en todos los monitores.
Page 6
ESP - 6 MONITOR DE VIDEOPORTERO Repetidor de llamada o accesorio selector-conmutador (Relé) activado al recibir llamada B1 B2 B2 B1 B1 B2 B2 B1 – + – + – – MVC-141 MVC-141 ACCESORIO SELECTOR REPETIDOR DE LLAMADA CONMUTADOR AAL-200 ASC-050 Contactos libres de potencial...
MONITOR DE VIDEOPORTERO ESP - 7 INSTRUCCIONES DE PROGRAMACIÓN La programación del monitor debe realizarse desde la placa de calle principal del sistema (Consulte el manual de instalación correspondiente). El pulsador/código de programación queda memorizado en el monitor. Si se sustituye el monitor no olvide programarlo.
ESP - 8 MONITOR DE VIDEOPORTERO CARACTERÍSTICAS TÉCNICAS MONITOR ENARA REFERENCIA 9630087 MVC-141 Sistema 2 Hilos Pantalla TFT Color 4,3” Menú en pantalla Comunicación Manos libres Regulación del volumen de “No molestar”; 0-8 llamada Pulsadores para funciones auxiliares Captura de Foto/Vídeo...
Page 9
The illustrations in this document are for reference only and may not correspond to the product in every detail. Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit. ALCAD Electronics, S.L. FRANCE - Hendaye Tel.
ENG - 10 VIDEODOOR ENTRY SYSTEM MONITOR MECHANICAL ASSEMBLY Recommendations When deciding where to position the connection support, choose an area of Wall which is smooth, even and hard. Bear in mind the dimensions of the monitor, ensuring that you leave space enough on the right-hand side of the bracket (>70mm) to be able to Access the controls on the monitor.
VIDEODOOR ENTRY SYSTEM MONITOR ENG - 11 Installing instructions See: “CONNECTING Ver “INSTRUCCIONES DE INSTRUCTIONS” Page 12. CONEXIÓN” r “INSTRUCCIONES DE See: “PROGRAMMING OGRAMACIÓN” INTRUCTIONS” Page 15.
ENG - 12 VIDEODOOR ENTRY SYSTEM MONITOR CONNECTING INSTRUCTIONS CASCADE: It enables or disables the internal tap-off OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 PROG: MVC-141 Programming switch It enables or disables the line termina�on load BUS connection via tap-offs RISER APARTMENT 1...
Page 13
VIDEODOOR ENTRY SYSTEM MONITOR ENG - 13 BUS connection cascading apartments APARTMENT Derivador interno Derivador interno Internal tap-off OFF ON OFF ON OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 ac�vado en todos los ac�vado en todos los enabled on all monitors monitores.
Page 14
ENG - 14 VIDEODOOR ENTRY SYSTEM MONITOR Call extension or selector-switch accessory (Relay) activated when receiving call B1 B2 B2 B1 B1 B2 B2 B1 – + – + – – MVC-141 MVC-141 SWITCH SELECTOR CALL EXTENSION ACCESSORY AAL-200 ASC-050 Poten�al free contacts SEVERAL MONITORS IN THE SAME APARTMENT...
VIDEODOOR ENTRY SYSTEM MONITOR ENG - 15 PROGRAMMING INSTRUCTIONS The programming of the monitor must be done from the main entrance panel of the system (See the corresponding installation manual). The button / programming code is stored in the monitor. If the monitor is replaced, do not forget to program it.
ENG - 16 VIDEODOOR ENTRY SYSTEM MONITOR TECHNICAL CHARACTERISTICS MONITOR ENARA REFERENCE 9630087 MVC-141 System 2 wires Screen TFT Colour 4,3” On-screen menu Communication Free hands Call volume regulation “Do not disturb”; 0-8 Buttons for auxiliary functions Capture Photo/Video Yes/Yes...
Page 17
The illustrations in this document are for reference only and may not correspond to the product in every detail. Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit. ALCAD Electronics, S.L. FRANCE - Hendaye Tel.
Page 18
FRA - 18 MONITEUR POUR VIDEOPORTIER ASSEMBLAGE MECANIQUE Recommendations Pour positionner le support de connexions, choisissez une surface de mur plane, uniforme et dure. Tenez compte des dimensions du moniteur qui sera ensuite connecté au support de connexions et assurez-vous que vous laissez suffisamment de place du côté...
MONITEUR POUR VIDEOPORTIER FRA - 19 Consignes d’installation Voir instructions de Ver “INSTRUCCIONES DE connection. Page 20. CONEXIÓN” r “INSTRUCCIONES DE Voir instructions de OGRAMACIÓN” programmation. Page 23...
Page 20
FRA - 20 MONITEUR POUR VIDEOPORTIER CONSIGNE DE BRANCHEMENT CASCADE: Ac�ve ou désac�ve le dérivateur interne OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 PROG: MVC-141 Intérrupteur de programma�on Ac�ve ou désac�ve la charge de fin de ligne Connexion de bus par des déviateurs TRONC LOGEMENT...
Page 21
MONITEUR POUR VIDEOPORTIER FRA - 21 Connexion de BUS des logements en cascade LOGEMENT 3 Derivador interno Derivador interno Dérivateur interne OFF ON OFF ON OFF ON OFF ON B1 B2 B2 B1 B1 B2 B2 B1 ac�vado en todos los ac�vado en todos los ac�vé...
Page 22
FRA - 22 MONITEUR POUR VIDEOPORTIER Relais d’appel ou Accessoire sélecteur/commutateur (relais) activé lors de la réception d’un appel B1 B2 B2 B1 B1 B2 B2 B1 – + – + – – ACCESSOIRE MVC-141 MVC-141 SÉLECTEUR/COMMUTATEUR ACTIVÉ PAR UN APPEL RELAIS D'APPEL ÉLECTRONIQUE AAL-200 ASC-050...
MONITEUR POUR VIDEOPORTIER FRA - 23 INSTRUCTIONS DE PROGRAMMATION La programmation du moniteur doit être faite à partir de la plaque d’entrée principale du système (voir le manuel d’installation correspondant). Le bouton / le code de programmation est mémorisé dans le moniteur. Si vous remplacez le moniteur, n’oubliez pas de le reprogrammer.
FRA - 24 MONITEUR POUR VIDEOPORTIER CARACTÉRISTIQUES TECHNIQUES MONITEUR ENARA REFÉRENCE 9630087 MVC-141 Système 2 Fils Écran 4,3” Couleur TFT Menu à l'écran Communication Mains libres Régulation du volume d'appel "Ne pas déranger" ; 0-8 Boutons-poussoirs pour fonc- tions auxiliaires Capture photo / vidéo...
Page 25
The illustrations in this document are for reference only and may not correspond to the product in every detail. Les images dans ce document sont pour référence uniquement et peuvent ne pas correspondre au produit. ALCAD Electronics, S.L. FRANCE - Hendaye Tel.
