Appareil d'éclairage
Guide d'installation
Rail d'éclairage
MMP-080S/5H/1E/10B/Z2/2

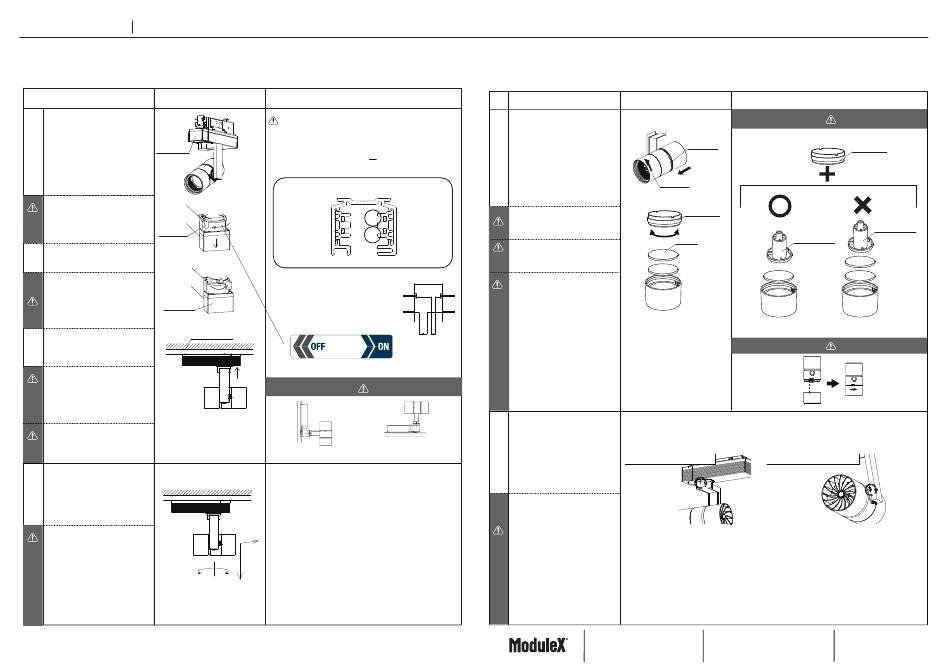

Détails de l'installation Schéma d'installation
FIXER LE LUMINAIRE AU RAIL.
1 Abaissez le couvercle de la boîte
d'alimentation couverture
2 Tournez le levier vers la gauche
(éteindre le pouvoir)
3 Insérer le luminaire dans la voie
Insérez le luminaire sur la piste.
Il y a un risque de chute en
cas d'incomplétude.
levier
4 Tournez le levier vers la droite
(allumer l'appareil)
Tourner le levier en position "ON".
Ne pas le faire peut provoquer
une chute ou un incendie.
levier
piste d'éclairage
5 Soulevez le couvercle de la boîte
d'alimentation
Si vous ne pouvez pas relever le
couvercle, il est possible que le
luminaire ne soit pas fixé
correctement.
Veuillez réessayer d'installer.
e Ne pas installer sur les murs et le sol.
Ajustement de la direction d'irradiation
Gamme de mouvement
Saisir le dispositif et ajuster la
1
direction d'irradiation
Ne vous déplacez pas de force
au-delà de la portée mobile.
Veuillez ajuster le fi xe après avoir
éteint l'alimentation et refroidi
le fi xe.
Avertissement
UNIQUEMENT POUR UNE UTILISATION AVEC UN
SYSTÈME DE RAIL EUTRAC CORP, Séries 230,233.
Cette fi xation est compatible avec la piste à 2 circuits Eutrac
seulement. L'appareil se fixe aux rails de circuit gauche et droit de la piste.
Veuillez vous assurer que seulement UN flux d'alimentation est fourni
à la piste.
Connectez-vous avec seulement N1 et L1 recommandé.
×
L2
L1
2 ×
N2 N1
1
4
Les bornes sont connectées en interne
comme indiqué dans le schéma de droite.
5
Lever position indication
e
×Surface du mur
10°
90°
380°
Détails de l'installation
Installation de pièces en option
Tourne autour du capot.
1
2 Retirez le capot du corps.
Retournez le porte-option et
3
éteignez-le.
4 Mettez un filtre dans le capot.
5
Retournez le porte-option et
placez-le.
f
Attention, il faut compter deux
lentilles de filtre.
Ne pas mettre dans les fi ltres que
le nombre de pièces de règle.
Causes de chute et de dommages.
d
Alignez les marques de la hotte
et du corps, tournez-la dans le
L2 L1
sens des aiguilles d'une montre
jusqu'à ce qu'elle s'enclenche.
N2
N1
Réglage de l'angle d'inclinaison
S'il vous plaît desserrer une vis
×Étage
1
par la clé hexagonale, et détacher.
S'il vous plaît régler un point
de vue à une échelle.
Veuillez utiliser une clé
hexagonale attachée par tous
les moyens.
R
Schéma d'installation
Corps
2 FILTRES MAXI.
1
2
Capuchon
Support
en option
3
Filtre
2 FILTRES MAXI.
verrou de direction de pan
verrouillage de l'inclinaison
