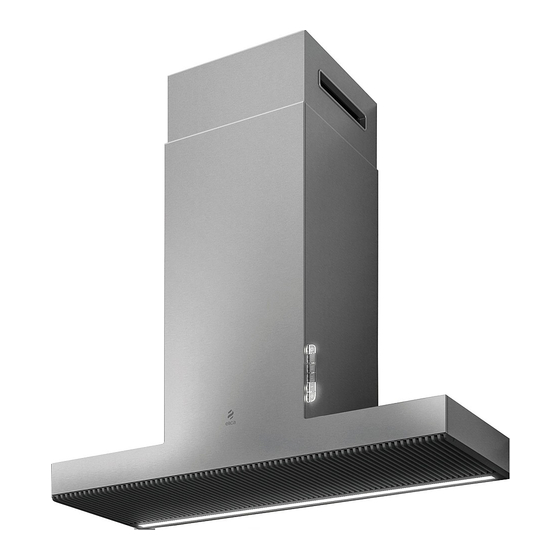

ELICA HAIKU Manual

Hide thumbs Also See for HAIKU:
Table of Contents

Advertisement

Quick Links

Download this manual
READ AND SAVE THESE INSTRUCTIONS
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES
LEA Y GUARDE ESTAS INSTRUCCIONES
THIS MANUAL IS FOR USE ONLY IN USA AND CANADA
CE MANUEL EST UNIQUEMENT VALABLE AUX USA ET AU CANADA
ESTE MANUAL ES PARA USO EXCLUSIVO EN EE.UU. Y CANADÁ
EHK636SS - EHK613SS - EHK624SS
EHK636BL - EHK636WH - EHK648SS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HAIKU and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ELICA HAIKU

Summary of Contents for ELICA HAIKU

  • Page 1 READ AND SAVE THESE INSTRUCTIONS LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES LEA Y GUARDE ESTAS INSTRUCCIONES THIS MANUAL IS FOR USE ONLY IN USA AND CANADA CE MANUEL EST UNIQUEMENT VALABLE AUX USA ET AU CANADA ESTE MANUAL ES PARA USO EXCLUSIVO EN EE.UU. Y CANADÁ EHK636SS - EHK613SS - EHK624SS EHK636BL - EHK636WH - EHK648SS...

  • Page 2: Important Safety Notice

    Made in Italy D. Ducted systems must always be vented to the outdoors. Manufactured by: Elica SPA Imported by : ELICAMEX S.A. de C.V. Address: Av. La Noria No. 102 int. S/N, Col. Parque Industrial Querétaro...

  • Page 3: Operation

    CAUTION OPERATION To reduce risk of fire and to properly exhaust air, be sure a. Always leave safety grills and filters in place. Without these to duct air outside - do not vent exhaust air into spaces components, operating blowers could catch onto hair, fingers within walls, ceilings, attics, crawl spaces, or garages.

  • Page 4: Electrical & Installation Requirements

    Electrical & Installation requirements IMPORTANT Save Installation Instructions for electrical inspector’s use. Electrical requirements The range hood should be connected directly to the fused IMPORTANT disconnect (Or circuit breaker). Observe all local codes and ordinances. Wire sizes must conform to the requirements of the National Electrical Code ANSI/NFPA 70 —...

  • Page 5: Extraction Version

    CAUTION: FOR GAS RANGES INSTALLATION: The hood is designed to be used either for exhausting or filter MOUNT THIS HOOD SO THAT THE BOTTOM EDGE version. IS AT 30" (76,2 CM) ABOVE THE COOKING SURFACE. FOR ELECTRIC RANGES INSTALLATION: MOUNT Extraction version THIS HOOD SO THAT THE BOTTOM EDGE IS NOT In this case the fumes are conveyed outside of the building by...
  • Page 6 Filter Saturation indicator lights Operation The hood signals at regular intervals that the filters must be serviced. ON/OFF light button Press to turn the cooktop light on or off. Keys lit and flashing very slowly: service the grease filter. "BOOST" speed selection key Keys lit and flashing quickly: 1st push: to activate the intensive suction...

  • Page 7: Grease Filter

    User Servicing and Maintenance Instructions Cleaning Clean using ONLY a cloth dampened with neutral liquid detergent. CLEAN WITH TOOLS INSTRUMENTS. Do not use abrasive products. DO NOT USE ALCOHOL! Grease filter Fig. 19-34 Traps cooking grease particles. This must be cleaned once a month (or when the filter saturation indication system –...

  • Page 8: Two-Years Limited Warranty

    PARTS AND SERVICE WARRANTY For the period of two (2) years from the date of the original purchase, Elica will provide free of charge, non consumable parts or components that failed due to manufacturing defects. During these two (2) years limited warranty, Elica will also provide free of charge, all labor and in-home service to replace any defective parts.
  • Page 9 Air Conditioning Engineers (ASHRAE) et le code des Fabriqué en Italie autorités de votre région. Produit par: Elica SPA C. Au moment de couper ou de percer un mur ou un Importé par: ELICAMEX S.A. de C.V. plafond, assurez-vous de ne pas endommager la filerie Addresse: Av.

  • Page 10: Mode Opératoire

    ATTENTION MODE OPÉRATOIRE Pour réduire les risques d’incendie et évacuer l’air Toujours laisser les grilles de sécurité et les filtres à leur correctement, assurez-vous que le conduit mène à place. Sans la présence de ces derniers, les parties l’extérieur; il ne faut pas évacuer l’air dans l’espace entre aspirantes pourraient attirer les cheveux, les doigts ou les murs, dans les plafonds, dans les greniers, les vides les vêtements.
  • Page 11 Exigences électriques et exigences IMPORTANT Conservez ces instructions afin de pouvoir les remettre à d’installation l’inspecteur-électricien. Exigences électriques Il faut raccorder la hotte directement à une boîte à fusible ou à un disjoncteur. IMPORTANT Respectez tous les codes et les ordonnances en vigueur. Le calibre de fil doit être conforme aux exigences du Code national de l’électricité, ANSI/NFPA 70 (La plus récente Le client a la responsabilité...
  • Page 12 Installation Les marques d’ouverture de fixation doivent toutes se trouver L'installation, aussi bien électrique que mécanique doit entre deux montants, sinon procédez de la façon suivante : être effectuée par du personnel qualifié. Coupez la cloison sèche en suivant les lignes marquées. Ne coupez pas une solive ou un montant à...
  • Page 13 Fonctionnement Touches allumées avec clignotement très lent : effectuer l’entretien du filtre à Touche ON/OFF lumière graisse. Sert à allumer ou éteindre l'éclairage du plan de cuisson. Touches allumées avec clignotement rapide : effectuer l’entretien du filtre à Touche de sélection vitesse «BOOST» odeur.

  • Page 14: Filtre À Charbon Actif (Uniquement Pour Version Recyclage)

    Instructions pour l’entretien, utilisateur et la maintenance Nettoyage Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL! Filtre anti-gras Fig.

  • Page 15: Garantie De Deux Ans

    à pouvoir bénéficier du service après-vente sous garantie. GARANTIE PIECES DE RECHANGE ET MAIN D’OEUVRE Pendant une période de deux (2) ans à partir de la date d’achat, Elica s’engage à fournir gratuitement les pièces de rechange ou les composants autres que les recharges ayant des défauts de fabrication.
  • Page 16 Protection Association (NFPA), American Society for Hecho en Italia Heating, Refrigeration and Air Conditioning Engineers Fabricado por: Elica SPA (ASHRAE) y las normativas locales. Importado por: ELICAMEX S.A. de C.V. C. Al efectuar orificios en una pared o techo, no dañe el Dirección: Av.
  • Page 17 PRECAUCIÓN: Para reducir el riesgo de fuego y FUNCIONAMIENTO conseguir una salida del aire correcta, asegúrese de a. Coloque siempre las rejillas y los filtros de seguridad en su conducir el aire hacia el exterior. No permita que el aire lugar correspondiente.

  • Page 18: Requisitos Eléctricos Y De Instalación

    IMPORTANTE Requisitos eléctricos y de instalación Guarde las instrucciones de instalación para su uso por parte del inspector de electricidad. Requisitos eléctricos IMPORTANTE La campana debe estar conectada directamente al cumpla todas las normativas y ordenanzas gubernamentales. desconectador con fusible (O disyuntor). Es responsabilidad del cliente: Los tamaños de cable deben cumplir los requisitos de la Ponerse en contacto con un instalador eléctrico cualificado.

  • Page 19: Instalación

    Toda ubicación de fijación debe extenderse hasta los pernos; absolutamente necesario. Si fuera necesario efectuar el corte, de lo contrario proceda de la siguiente manera: deberá construirse un marco de soporte. Realice un corte en el tabique aislante a lo largo de las líneas marcadas.
  • Page 20 Indicadores de Saturación filtros Funcionamiento A intervalos regulares la campana señala la necesidad de realizar el mantenimiento de los filtros. Botón ON/OFF luz Pulse para encender o apagar la iluminación de la placa de cocción. Botón encendidos con luz parpadeante muy lenta: realice el mantenimiento del filtro de grasas.

  • Page 21: Filtro Antigrasa

    Instrucciones para el servicio de venta y de postventa y mantenimiento Limpieza Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE...
  • Page 22 PARTES Y GARANTIA DE SERVICIO. Por el periodo de (2) dos años desde la fecha original de la compra, Elica proveerá, gratuitamente, partes no-consumibles o componentes que hayan fallado debido a defectos de fabricación. Durante estos (2) años de garantía limitada, Elica también proveerá...
  • Page 23 M5x16 Ø3,5x16 Ø3,5x6,5 Ø3,5x9,5 Ø4x8 Ø2,9x9,5 M4x10...
  • Page 25 H = 680 H = min. 835...
  • Page 27 1 - 1a - 1b - 1c -1d - 1e - 1f - 1g - 2 - 3a - 3b - 4 - 5 - 6 - 7 - 8 - 8.1 - 8.2 - 8.3 - 8.4 - 10 - 11 - 12 - 14.1 -14.2 -14.3 - 18 -19 -23 - 24 -25 - 25.1 -25.2 -26 -27 - 28 -29 - 34 -35 1 - 1a - 1b - 1c -1d - 1e - 1f - 1g - 2 - 3a - 3b - 4 - 5 - 6...
  • Page 28 1 cm x 6...
  • Page 29 1 cm x 6 32 - 33 cm 33 - 34 cm...
  • Page 30 1 cm x 4 34 - 35 cm 1 cm x 3 35 - 36 cm...
  • Page 31 1 cm x 2 36 - 37 cm 1 cm x 1 37 - 38 cm...
  • Page 32 38 cm...
  • Page 33 35 - 38 cm 2 x Ø3,5 x 6,5mm...
  • Page 34 30" (76,2 CM) 30" (76,2 CM)
  • Page 36 6 x Ø 8mm 2 x Ø5 x 45mm 6 x Ø8 x 40mm...
  • Page 37 2 x Ø3 x 9mm...
  • Page 39 Ø16cm 4 x Ø5 x 45mm...
  • Page 40 Ø16cm ≥ 16cm ≤ 9cm...
  • Page 42 2 x Ø8mm 2 x Ø8 x 40mm...
  • Page 43 6 x Ø5 x 45mm...
  • Page 44 2 x Ø3,5 x 9,5mm...
  • Page 47 14.1 14.2 Ø3,5x9,5 14.3...
  • Page 49 clack! clack! 2 x Ø3,5x16mm 16.1...
  • Page 50 2 x Ø4 x 10mm 16.2...
  • Page 51 Ø15cm 16.3 30/34cm 16.4...
  • Page 52 "Ø 6...
  • Page 53 Ø15cm...
  • Page 55 180°...
  • Page 56 21.1...
  • Page 57 22.1...
  • Page 58 clack!
  • Page 59 clack! clack!
  • Page 60 4 x M5x16mm...
  • Page 61 25.1 /32cm 25.2...
  • Page 62 2 x Ø5x16mm...
  • Page 65 25.1 2 x Ø3,5x9,5mm...
  • Page 66 2 x M4x8mm...
  • Page 68 clack! clack!
  • Page 70 °45...
  • Page 72 LIB0157393 Ed. 03/20...
