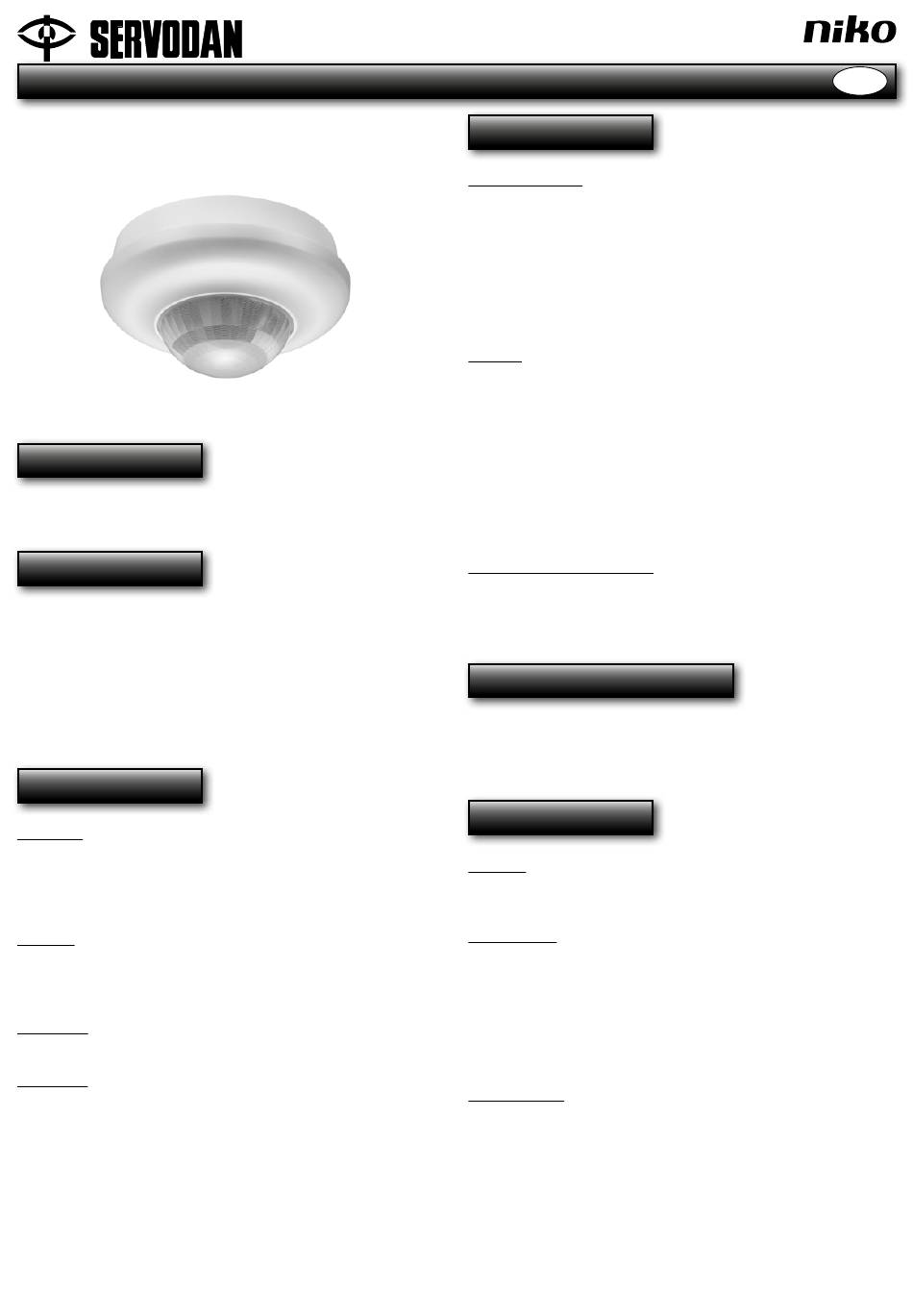

Brugervejledning
Tilstedeværelsessensor slave, 41-703
Anvendelse

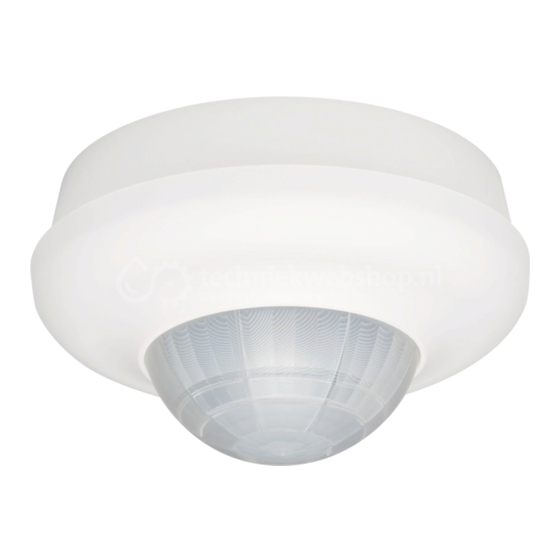

Tilstedeværelsessensor 360° slave anvendes sammen med
41-701, for udvidelse af detekteringsområdet.
Funktion
Det er muligt at tilslutte 10 stk. slaver sensorer (41-703) til en
41-701 (master), der vil styre belastningen i henhold til dens
indstillinger.
Master og slave tilstedeværelsessensorer har samme række-
vidde.
For at få komplet dækning ved brug af flere sensorer anbefales
det at regne med ca. 30 % overlapning. Fig. 1.
Installation
Placering:
Sensoren reagerer på bevægelse og varme i forhold til omgivel-
serne. Undgå placering tæt på "varmekilder", såsom komfur, el-
radiatorer, ventilationsanlæg eller bevægelige dele såsom uroer
og lignende. Dette kan give uønskede aktiveringer. Fig. 2.
Område:
Den anbefalede monteringshøjde for denne sensor er 2 – 3,4 m.
2,5 m er den optimale monteringshøjde. Her har sensoren en
rækkevidde på Ø20 m (uden linseafdækning). Fig. 3.
Montering:
Sensoren er beregnet for montage på loft. Fig. 4.
Tilslutning:
Sensoren må først tilsluttes spænding, når alle lednings-
forbindelser er tilsluttet.
Efter spændingstilslutning er sensoren funktionsklar efter ca. 2
min. (opvarmningstid). Den røde LED blinker 0,25 sek. On og
2 sek. Off under opvarmning. Opvarmningstidens afslutning
indikeres med 2 korte blink fra den grønne LED.
Tilslutningsskema Fig. 5.
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Indstilling
Fabriksindstilling: Fig. 6
Følsomhed: High sensitivity
DIP-indstilling Følsomhed:
0 0 Minimum sensitivity
0 1 Low sensitivity
1 0 High sensitivity
1 1 Maximum sensitivity
Gå-test:
For at kontrollere at sensoren detekterer korrekt, er det muligt at
udføre en gå-test.
Vælg gå-test via Time potentiometeret (min. position). Fig. 7
Når gå-testen er aktiveret, tænder den blå LED, og når sensoren
detekterer bevægelse, vil den røde LED og den tilsluttetede
belysning tænde i 5 sek.
NB! Gå-testen er dagslysuafhængig.
Indstilling via potentiometer:
Potentiometret har 1 funktion: Test
For at aktivere test, drejes potentiometeret i min. position. Efter
endt test stilles potentiometeret i middel position.
Drift & vedligeholdelse
Snavs påvirker sensorens funktion, og sensorens linse skal derfor
holdes ren. Til rengøring anvendes en fugtig klud. Anvend vand
tilsat alm. rengøringsmiddel. Undgå at trykke hårdt på linsen. Er
linsen eller andre dele af sensoren defekt, skal den udskiftes.
Tekniske data
Indgang:
Forsyningsspænding ................................230 V AC ±10%, 50 Hz
Effektforbrug .............................................0,2 W
Performance:
Potentiometer ...........................................for test
Rækkevidde .............................................Ø20 m, 360°
Monteringshøjde ......................................2 – 3,4 m
Følsomhed ...............................................4 indstillinger
Kapslingsklasse ........................................IP 54
Kabelindgang (Ø14 mm max.) ..................3 stk. 5 x 2,5 mm²
Omgivelsestemperatur .............................-5°C ... +50°C
Godkendelser:
CE iht. .......................................................EN 60669-2-1
41Y703_03_R5_130619CWH
DK
