1. BESCHRIJVING

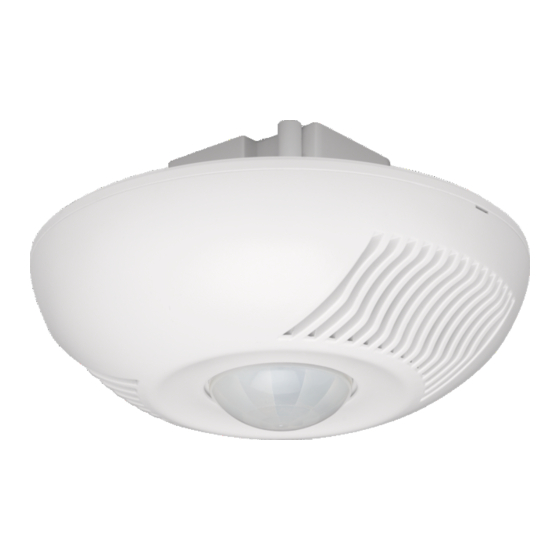

De aanwezigheidsmelder Dual Tech 360° (master) integreert de geavanceerde Passief InfraRoodtechnologie
(PIR) en de ultrasone (US) technologie in één toestel. De combinatie van deze technologieën voorkomt de
activering van valse meldingen, zelfs bij moeilijke toepassingen. De aanwezigheidsmelder is geschikt voor gebruik
binnenshuis zoals in landschapskantoren, publieke toiletten, vergaderzalen, ondergrondse parkeergarages,
klaslokalen en bibliotheken.
Je kunt deze aanwezigheidsmelder gebruiken als master (standalone), combineren met een of meerdere slaves
en aansluiten op een externe drukknop.
Je kunt de uitschakelvertraging, sensorgevoeligheid, luxwaarde, gevoeligheid voor luchtstromen en
detectiemethode instellen met de potentiometers op de aanwezigheidsmelder of via de IR-afstandsbediening (niet
bijgeleverd) (350-20067).
2. INSTALLATIE
2.1. Aansluiting
Gevaar: Installeer de aanwezigheidsmelder niet onder spanning. Sluit het toestel pas na volledige installatie
aan op de netspanning.
A. Standalone
Raadpleeg het aansluitschema (fig. 1).
B. In combinatie met een of meerdere slaves
Raadpleeg het aansluitschema (fig. 2).
C. Gebruik van een externe drukknop
Je sluit een externe drukknop aan op de aanwezigheidsmelder als je het toestel ook manueel moet kunnen
bedienen. Je kunt de drukknop alleen op de master aansluiten.
Volg het aansluitschema (fig. 3) om de drukknop aan te sluiten.
2.2. Montage
Tip: Installeer de aanwezigheidsmelder niet te dicht bij warmtebronnen zoals fornuizen of elektrische
vuurtjes, luchtstromen (ventilatiesystemen) of bewegende objecten. Vermijd ook reflecterende oppervlakken
zoals grote ramen of glazen scheidingswanden (fig. 4). Dit kan het toestel ongewenst activeren omdat het
reageert op beweging en warmte in zijn omgeving.
Tip: Monteer de aanwezigheidsmelder bij voorkeur op het plafond. Als je het toestel lager dan het plafond
monteert, is het ultrasone detectiebereik beperkter.
Tip: De aanbevolen montagehoogte is 2 tot 3 m. Op een hoogte van 2,5 m heeft de aanwezigheidsmelder
een optimale werking.
De aanwezigheidsmelder is geschikt voor:
• inbouw in een standaard inbouwdoos, of
• opbouw met de opbouwvoet. Bij gebruik van de opbouwvoet zijn zeven paar bevestigingsgaten
beschikbaar met verschillende afstanden tussen 41 en 85 mm.
3. INSTELLINGEN
Je kunt de aanwezigheidsmelder gebruiken met de bestaande fabrieksinstellingen (zie rubriek 3.1.), of je
kunt de instellingen wijzigen (zie rubriek 3.2.) met de potentiometers op het toestel of via de
IR-afstandsbediening.
3.1. Fabrieksinstellingen
De parameters van de aanwezigheidsmelder Dual Tech 360° (master) zijn bij levering als volgt ingesteld:
Parameter
lichtgevoeligheid
uitschakelvertraging
detectiegebied (gevoeligheid van de ultrasone sensor) 80%, ± 8 x 13 m
detectiemethode
gevoeligheid voor luchtstromen
3.2. Instellingen wijzigen
A. Met de potentiometers
Onder de behuizing van de aanwezigheidsmelder vind je vijf potentiometers waarmee je de parameters naar
wens kunt instellen (fig. 5).
Potentiometer
nv Niko sa
On
Off
10
Lux
1000
Lux
Time 1
Time 2
Sens.
On
Fabrieksinstelling
100 lux
US
+
15 min
PIR /
PIR+US US
uit
Functie
Het lichtniveau (lichtgevoeligheid) instellen
waarop de verlichting moet worden aangeschakeld.
De waarden 10, 100, 300 en 1000 lux zijn bij
benadering.
De uitschakelvertraging instellen. Er zijn zes
vooraf ingestelde waarden:
- 1 minuut
- 5 minuten
- 15 minuten
- 30 minuten
- puls: interval van 1 seconde aan, 9 seconden uit
- testmode: de verlichting wordt gedurende
twee seconden aangeschakeld telkens er beweging
gedetecteerd wordt.
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.be — www.niko.eu
B. Met de IR-afstandsbediening
Voor meer informatie raadpleeg je de handleiding van de IR-afstandsbediening (350-20067).
Toets
On
On
Test
Off
Off Test
10 30 100
Lux Lux Lux
10 30 100
Lux Lux Lux
1000
On On Memo Memo
Learn actual lux
Lux
1000
Learn actual lux
Lux
Test Test 1 5
Off Off Reset Reset
Time 1
Min Min
1 5
Time 1
Min Min
10 10 30 30 100 100 400 400
30 60
Time 2
Lux Lux Lux Lux Lux Lux Lux Lux
Min Min
30 60
Memo
Time 2
Min Min
1000
1000
Sens. Sens.
Learn actual lux Learn actual lux
Lux Lux
On Off
Sens. Sens.
Test
Reset
On
Off
1 1 5 5 15
US US 15
Time 1 Time 1
Min Min Min Min
Min Min
+
-
On Memo
30 100 400 US US
On
Lux Lux Lux
+ -
PIR / PIR
30 30 60 60 PIR +
Time 2 Pulse Pulse
Time 2
Min Min Min
Min
US only US
Off Test Reset
PIR / PIR PIR +
Learn actual lux
Test
Off
US only
On Memo US
Sens. Sens. Sens.
Sens.
On On Off Off
10 30 100 400
Lux Lux Lux Lux
1 5 15
10 30 100
Min Min
Min Test
Off Reset
Lux Lux Lux
US US US US
+ -
+ -
1000
Learn actual lux
Lux
30 60
1000
Pulse
10 30 100 400
Learn actual lux
Min Min
Lux
Lux Lux Lux Lux
PIR / PIR / PIR US US
PIR PIR + PIR +
US US only only US only only
US
5
1 15
Time 1
Sens. Min Min Min
1 5
1000
Time 1
Learn actual lux
Off Min Min
Lux
60
30
Time 2 Pulse
US
Min Min
30 60
1 5 15
Time 2
-
Time 1
Min Min
Min Min Min
Sens.
Sens.
PIR US
PIR +
On Off
Sens. Sens.
30 60
only only
US
Time 2 Pulse
On
Min Min Off
US US
+ -
US US
Sens. Sens.
+ -
On Off
PIR / PIR PIR + US
US only only
PIR / US PIR
PIR +
US US
US only US
+ -
PIR / PIR US
PIR +
US only US only
Het detectiegebied instellen. Er zijn vier vooraf
ingestelde waarden:
- – (minimale instelling): ± 2 x 3 m
- ± 4 x 6 m
- ± 7 x 8 m
- + (maximale instelling): ± 10 x 16 m
De gewenste detectiemethode instellen. Er zijn
vier vooraf ingestelde waarden:
- PIR/US
- enkel PIR
- enkel US
- PIR+US
De gevoeligheid voor luchtstromen aan- of
uitschakelen.
Functie
- Je schakelt de verlichting aan gedurende acht
Memo
uur. De leds knipperen ter bevestiging.
- Druk nogmaals om de aanwezigheidsmelder terug
Memo
in automatische mode te zetten.
Reset
- Je schakelt de verlichting uit gedurende acht
Reset
uur. De leds knipperen ter bevestiging.
- Druk nogmaals om de aanwezigheidsmelder terug
400
Lux
in automatische mode te zetten.
400
Lux
Druk op deze toets om het toestel te deblokkeren:
je kunt de instellingen wijzigen.
Druk op deze toets om het toestel te blokkeren:
15
de gewijzigde instellingen worden opgeslagen en
Min
geactiveerd.
15
Min
Pulse Als je het toestel niet blokkeert, wordt hij na twee
minuten automatisch geblokkeerd. Alle gewijzigde
Pulse
instellingen worden opgeslagen.
Je wist alle instellingen op de IR-afstandsbediening.
De aanwezigheidsmelder werkt volgens de
instellingen die je ingegeven hebt met de
Memo
potentiometers.
US
Met deze toets wordt de verlichting gedurende
only
twee seconden aangeschakeld telkens het
US
Reset
only
toestel beweging detecteert.
Met deze rode toetsen stel je het gewenste
400
lichtniveau in:
Lux
- vaste instellingen voor 10, 30, 100, 400 en 1000 lux.
- een gebruikersgedefinieerde luxwaarde die
functioneert binnen een bereik van 10 tot 1000 lux.
Druk op deze toets tot de groene en rode leds op de
15
Min aanwezigheidsmelder knipperen: het toestel staat
in leermode om de gebruikersgedefinieerde
luxwaarde op te laden.
Pulse
De leertijd bedraagt tien seconden, waarna de
leds oplichten en het toestel terugkeert naar
automatische mode.
Als de ingestelde luxwaarde buiten het bereik
(10 – 1000 lux) ligt, knipperen de leds na tien
seconden snel gedurende vijf seconden. In dit geval
US
worden de volgende waarden gebruikt:
only
- > 1000 lux: het toestel gebruikt 1000 lux als
luxwaarde.
- < 10 lux: het toestel gebruikt 10 lux als
luxwaarde.
PM350-20065R18051
