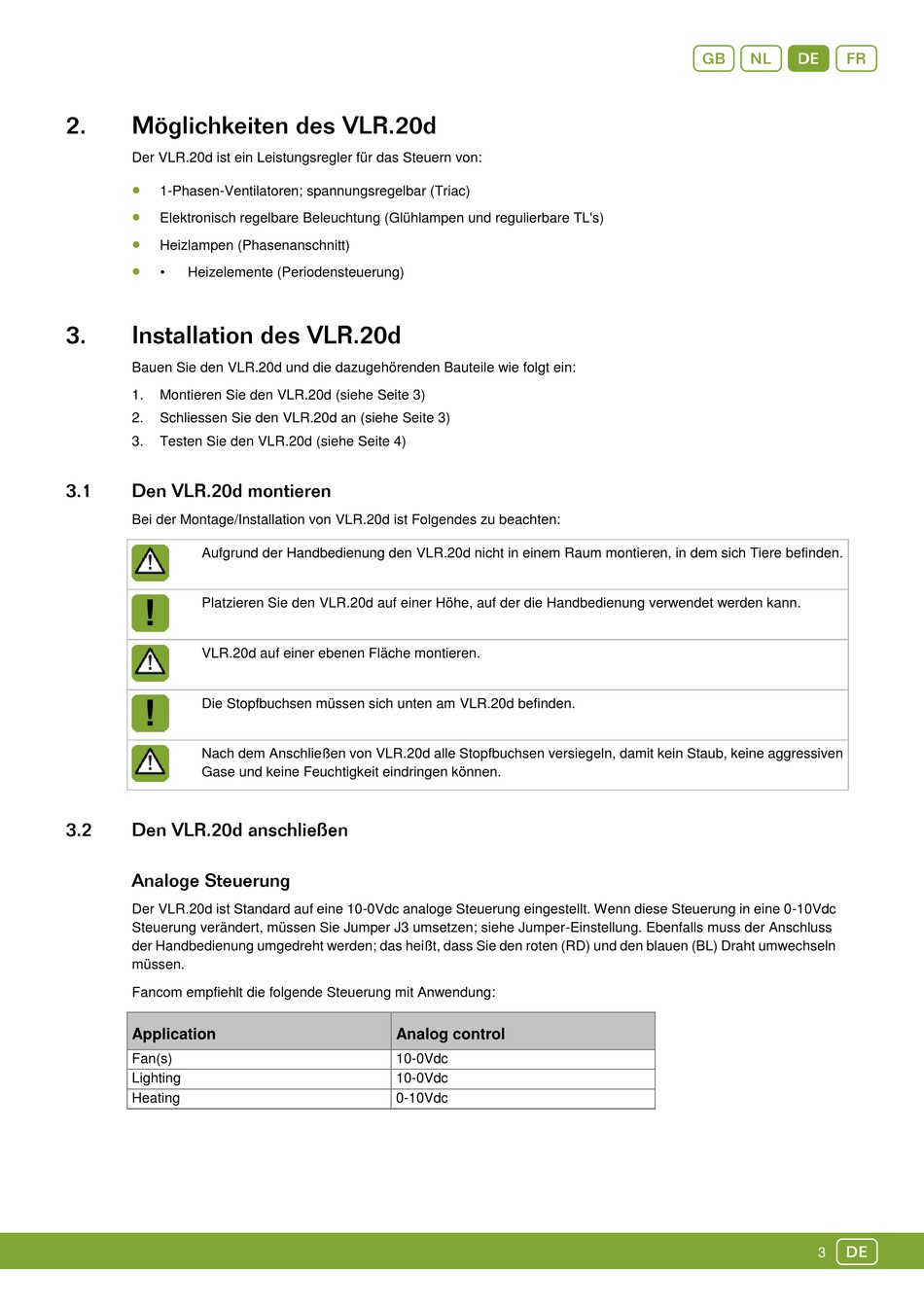

Der VLR.20d ist ein Leistungsregler für das Steuern von:

1-Phasen-Ventilatoren; spannungsregelbar (Triac)

Elektronisch regelbare Beleuchtung (Glühlampen und regulierbare TL's)

Heizlampen (Phasenanschnitt)

•
Heizelemente (Periodensteuerung)
Bauen Sie den VLR.20d und die dazugehörenden Bauteile wie folgt ein:
1. Montieren Sie den VLR.20d (siehe Seite 3)
2. Schliessen Sie den VLR.20d an (siehe Seite 3)
3. Testen Sie den VLR.20d (siehe Seite 4)
Bei der Montage/Installation von VLR.20d ist Folgendes zu beachten:
Aufgrund der Handbedienung den VLR.20d nicht in einem Raum montieren, in dem sich Tiere befinden.
Platzieren Sie den VLR.20d auf einer Höhe, auf der die Handbedienung verwendet werden kann.
VLR.20d auf einer ebenen Fläche montieren.
Die Stopfbuchsen müssen sich unten am VLR.20d befinden.
Nach dem Anschließen von VLR.20d alle Stopfbuchsen versiegeln, damit kein Staub, keine aggressiven
Gase und keine Feuchtigkeit eindringen können.
Der VLR.20d ist Standard auf eine 10-0Vdc analoge Steuerung eingestellt. Wenn diese Steuerung in eine 0-10Vdc
Steuerung verändert, müssen Sie Jumper J3 umsetzen; siehe Jumper-Einstellung. Ebenfalls muss der Anschluss
der Handbedienung umgedreht werden; das heißt, dass Sie den roten (RD) und den blauen (BL) Draht umwechseln
müssen.
Fancom empfiehlt die folgende Steuerung mit Anwendung:
Application
Fan(s)
Lighting
Heating
Analog control
10-0Vdc
10-0Vdc
0-10Vdc
