GEBRUIKSAANWIJZING
GB
OPERATING INSTRUCTIONS
DE
BEDIENUNGSANTEILUNG

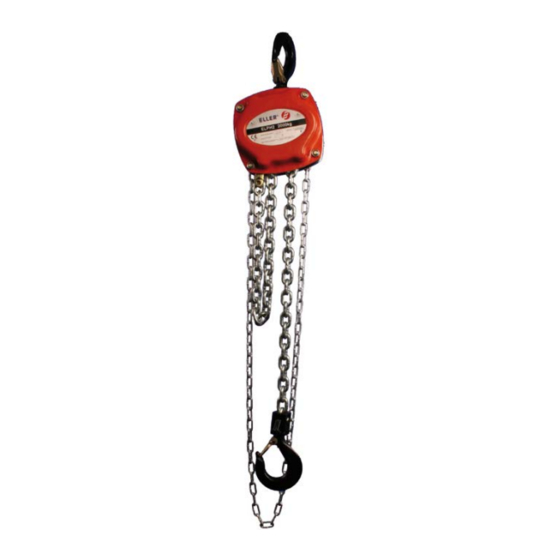

Handtakel / Hand hoist / Flaschenzüge
N.B.: Eigenaar en gebruiker moeten deze instructies voor gebruik van de handtakel
lezen en begrijpen.
NOTE: Owner and operator must read and understand this instruction manual
before using the hand hoist.
N.B.: Besitzer und Bediener muss dieses Betriebsanteilung vor der ersten
Inbetriebsnahme diesem Flaschenzüge sorgfältig zu lesen und verstehen.
PH3
Capacity: 0,25t-20t
Advertisement
Table of Contents
Related Manuals for Eller PH3 Series
Summary of Contents for Eller PH3 Series

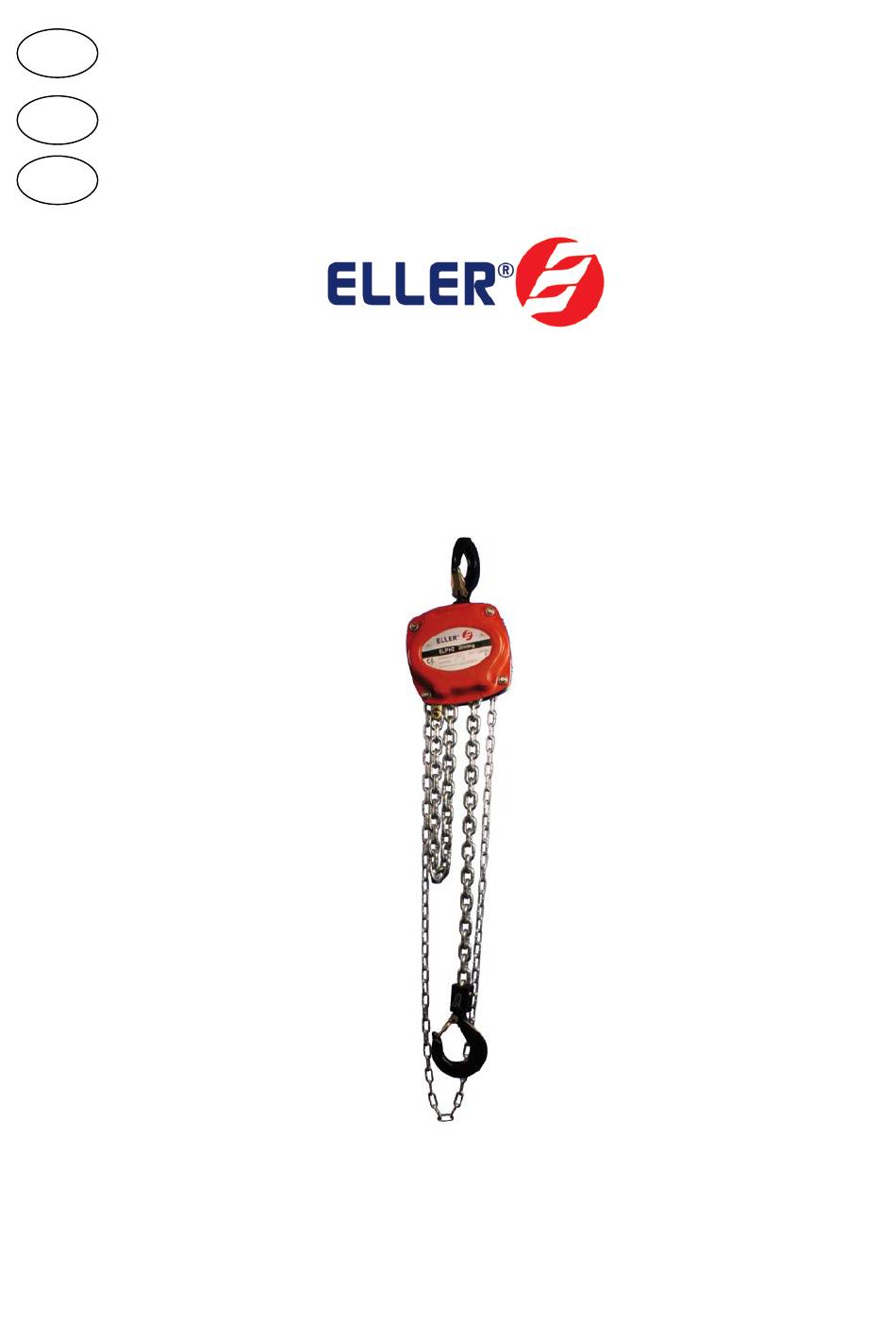

- Page 1 GEBRUIKSAANWIJZING OPERATING INSTRUCTIONS BEDIENUNGSANTEILUNG Handtakel / Hand hoist / Flaschenzüge Capacity: 0,25t-20t N.B.: Eigenaar en gebruiker moeten deze instructies voor gebruik van de handtakel lezen en begrijpen. NOTE: Owner and operator must read and understand this instruction manual before using the hand hoist. N.B.: Besitzer und Bediener muss dieses Betriebsanteilung vor der ersten Inbetriebsnahme diesem Flaschenzüge sorgfältig zu lesen und verstehen.
-
Page 2: Table Of Contents
INHOUD BIJZONDERE VEILIGHEIDSINSTRUCTIES Algemeen Belangrijke opmerkingen Bijzondere veiligheidsinstructies Montage instructies voor de ingebruikneming A Voor ingebruikneming B Installatie en controle voor elk gebruik Bediening Kettingen en haken Overlastbeveiliging (optie) VIII Aanvulling op de bedieningsinstructies Specificatie Onderdelenlijst CE-verklaring CONTENTS SAFETY INSTRUCTIONS General Important notes Safety instructions... -
Page 3: Bijzondere Veiligheidsinstructies
BIJZONDERE VEILIGHEIDSINSTRUCTIES... -
Page 4: I Algemeen
6. Voor gebruik het toestel controleren met betrekking tot beschadigingen, losgewerkte schroeven of verdraaiingen moeten eerst verholpen worden. 7. Reparaties aan ELLER® hijswerktuigen mogen slechts door de fabrikant of een geschoolde werkplaats met reserve onderdelen van ELLER® worden uitgevoerd. 8. Ook draagconstructies, aanslagmiddelen, ophangpunten, traversen enz. dienen door een deskundige gekeurd te worden. -
Page 5: B Installatie En Controle Voor Elk Gebruik
B. Installatie en controle voor elk gebruik 1. Takel met de haak in de draagconstructie hangen. 2. Hand- en lastketting moeten vrij hangen en zonder knikken of verdraaiingen zijn. 3. Handketting één keer geheel lastvrij doortrekken. Controleer of de handketting makkelijk en vloeiend loopt en er duidelijk een “klikkend”... -
Page 6: Aanvulling Op De Bedieningsinstructies
VIII. Aanvulling op de bedieningsinstructies ELLER Handtakel PH3; werklast: 0,25t – 20t De ELLER handkettingtakels PH3 met werklasten van 0,25t tot 30t zijn succesvol getest en goedgekeurd voor het hijsen in hoeken van maximaal 30°. Een voorwaarde voor deze manier van hijsen is dat er tussen de takel en het bevestigingspunt van de last een rechte lijn moet zijn. -
Page 7: Specificatie
IX. SPECIFICATIE Kracht aan Afmetingen (mm) Werklast Ketting ø Aantal Gewicht Artikelcode handketting (mm) strengen (kg) hijsen (daN) ELPH3-00250 0,25 4 x 12,2 99,4 ELPH3-00500 5 x 15 ELPH3-01000 6 x 18 30,5 10,8 ELPH3-01500 7,9 x 24,2 16.8 ELPH3-02000 7,9 x 24,2 17,1 ELPH3-03000... - Page 8 SAFETY INSTRUCTIONS...
-
Page 9: I General
Check hoist for unfastened screws or twists in the chain before using it and eliminate failures. 11. Repair works on ELLER® hand hoists shall only be carried out by the manufacturer or an instructed repair shop respectively by using ELLER® spare parts. -
Page 10: B Installation And Inspection Before Each Application
B. Installation and inspection before each application Suspend the hoist by locating the top hook into the load carrying system and check that the hoist rotates freely . Ensure that the hand chain and load chain hang freely and are without damage or twists. -
Page 11: Addition To The Operating Instructions
VIII. Addition to the operating instructions ELLER Hand Hoist PH3; capacity: 0,25t – 20t ELLER ELPH3 series chain hoist in the capacity ranges of 0,25t-30t have been successfully tested and therefore approved for cross hauling up to an angle of 30°. -
Page 12: Specification
IX. SPECIFICATION Safe Force at Measurements (mm) Chain size Number Weight Article code Working hand chain ø (mm) of parts (kg) Load (t) (daN) ELPH3-00250 0,25 4 x 12,2 99,4 ELPH3-00500 5 x 15 ELPH3-01000 6 x 18 30,5 10,8 ELPH3-01500 7,9 x 24,2 16.8... -
Page 13: Sicherheitshinweise
SICHERHEITSHINWEISE... -
Page 14: Wichtige Hinweise
8. Vor Gebrauch das Gerät hinsichtlich Schäden, gelöster Schrauben oder Verdrehungen überprüfen und Fehler beheben. 9. Reparaturen an ELLER® Hebezeugen dürfen nur vom Hersteller bzw. durch eine geschulte Werkstatt mit ELLER® Ersatzteilen ausgeführt werden. 10. Tragkonstruktionen, Anschlagmittel, Aufhängungen, Traversen etc. hinsichtlich Tragfähigkeit und Beschaffenheit der geforderten Belastungen durch Sachkundigen prüfen. -
Page 15: B Installation Und Prüfung Vor Jedem Einsatz
B. Installation und Prüfung vor jedem Einsatz 1. Hebezug mit dem Haken in die Tragkonstruktion hängen und einmal drehen. 2. Hand- und Lastkette müssen frei hängen und ohne Knicke oder Verdrehungen sein. 3. Handkette einmal komplett lastfrei durchziehen. Sicherstellen dass die Handkette einfach und reibungslos läuft. -
Page 16: Ergänzung Zur Bedienungsanleitung
VIII. Ergänzung zur Bedienungsanleitung ELLER Handhebezeug PH3; Kapazität: 0,25 t – 20 t ELLER ELPH3 Kettenzüge von 0,25 t bis 30 t wurden erfolgreich getestet und somit für den Hebe bis zu einem Winkel von 30° zugelassen. Eine Bedingung für diese Art des Hebens ist, dass zwischen dem Hub werk und dem Lastaufnahmepunkt eine gerade Linie vorhanden ist. -
Page 17: Technische Daten
IX. TECHNISCHE DATEN Hand- Maße (mm) Tragfähig- Ketten-maße Ketten- Gewicht Artikelcode kettenzug- keit (t) ø (mm) stränge (kg) kraft (daN) ELPH3-00250 0,25 4 x 12,2 99,4 ELPH3-00500 5 x 15 ELPH3-01000 6 x 18 30,5 10,8 ELPH3-01500 7,9 x 24,2 16.8 ELPH3-02000 7,9 x 24,2... -
Page 18: Onderdelenlijst
Spare parts Onderdelenlijst Ersatzteile 0,25 – 5t... - Page 19 Onderdeel Spare part Ersatzteil Zeskant moer Locking nut Sechskantmutter Behuizingsdeksel Gearbox housing cover Gehäusedeckel Schijf Washer Scheibe Dubbele tandwiel Double gear Doppelzahnrad Tandwielas Driving shaft Ritzelwelle Tandwiel Spline gear Zahnrad Afstandshouder Spacer stud Stehbolzen Rechter zijplaat Right side plate Rechte Seitenplatte Pen voor bovenhaak Top hook suspension pin Bolzen für Traghaken Kettinggeleidingsrol...
- Page 20 Spare parts Onderdelenlijst E Ersatzteile...
- Page 21 Onderdeel Spare part Ersatzteil Zeskant moer Locking nut Sechskantmutter Behuizingsdeksel Gearbox housing cover Gehäusedeckel Schijf Washer Scheibe Dubbele tandwiel Double gear Doppelzahnrad Tandwielas Driving shaft Ritzelwelle Tandwiel Spline gear Zahnrad Afstandshouder Spacer stud Stehbolzen Rechter zijplaat Right side plate Rechte Seitenplatte Pen voor bovenhaak Top hook suspension pin Bolzen für Traghaken...
- Page 22 Spare parts Onderdelenlijst Ersatzteile 20t Onderdeel Spare part Ersatzteil Zeskant moer Locking nut Sechskantmutter Behuizingsdeksel Gearbox housing cover Gehäusedeckel Schijf Washer Scheibe Dubbele tandwiel Double gear Doppelzahnrad Tandwielas Driving shaft Ritzelwelle Tandwiel Spline gear Zahnrad Afstandshouder Spacer stud Stehbolzen Rechter zijplaat Right side plate Rechte Seitenplatte Top hook suspension...
-
Page 23: Ce-Verklaring
Herewith we, Louis Reyners, declare that the following products from construction year 2013: Product: Lifting equipment Type: ELLER® hand hoist type PH3 in safe working load range 0,25t - 20t Serial no.: Serial numbers for the individual capacities are registered in the ERP-system of Louis Reyners B.V. -
Page 24: Eg-Konformitätserklärung
Hiermit erklären wir, Louis Reyners BV, dass die folgende Produkte aus dem Jahre 2012: Product: Hebezeug Type: ELLER® Flaschenzüge type PH3 im Traglastbereich 0,25t – 20t Serien Nr.: Serienummernkreise für einzelnen Tragfähigkeiten werden im ERP-system von Louis Reyners B.V. festgehalten.
