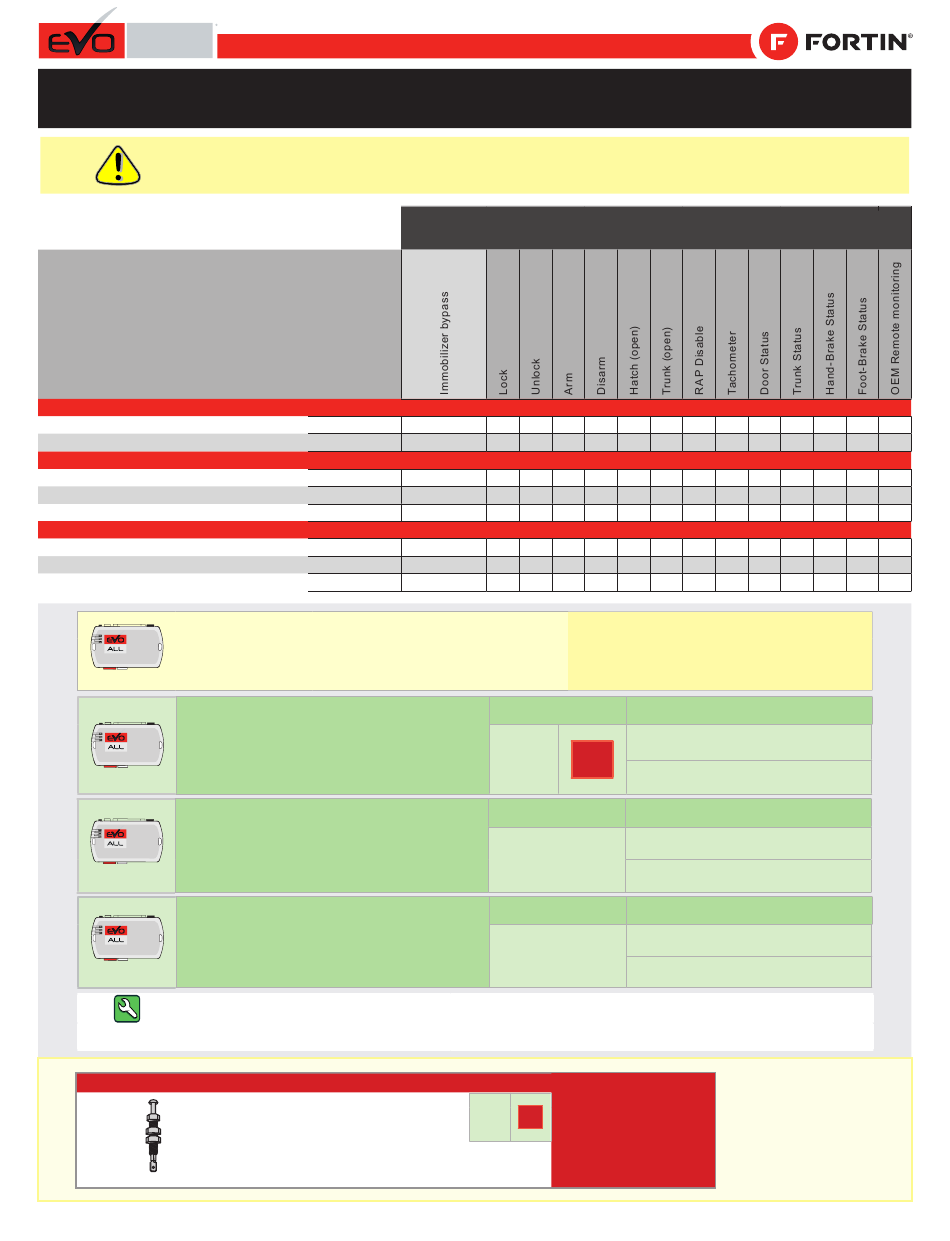

Fortin EVO ALL THAR-CHR5 Stand Alone Installation

ALL
THARNESS STAND ALONE INSTALLATION
THAR-CHR5
INSTALLATION HARNAIS STAND ALONE
VEHICLE
VEHICULES
CHRYSLER
200
Sebring (Sedan & Convertible)
DODGE
Avenger
Caliber
Nitro
JEEP
Compass
Liberty
Patriot
HARDWARE VERSION
VERSION MATÉRIELLE
MINIMUM
D'UN CONTACT DE CAPOT
Parts Required (Not Included)
1X Fuse
1X THAR-CHR5
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 5
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
YEARS
ANNÉES
2011-2014
2008-2010
2008-2014
2008-2012
2007-2011
2008-2017
2008-2013
2007-2017
FIRMWARE VERSION
VERSION LOGICIELLE
6 74.[38]
CHRYSLER/DODGE/JEEP/MITSUBISHI MINIMUM
Program bypass option
IF THE VEHICLE IS NOT EQUIPED
WITH FUNCTIONNAL HOOD PIN:
Programmez l'option du contournement
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
Program bypass option:
Programmez l'option du contournement:
Program bypass option
(If equiped with OEM
Programmez l'option du contournement
(Si équipé d'une alarme
REV.: 20200129
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhi-
cule supportées dans ce diagramme (fonctionnelles si équipé)
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
To add the firmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
UNIT OPTION
OPTION UNITE
A11
OFF
NON
UNIT OPTION
OPTION UNITE
C1
UNIT OPTION
OPTION UNITE
alarm):
D2
d'origine):
Pièce(s) requise(s) (Non incluse(s))
1X Fusible
1X THAR-CHR5
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 64051

ADDENDUM - SUGGESTED WIRING CONFIGURATION

ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
• • • • •
• • • • •
• • • •
• • • • •
• • • •
• • • • •
• • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
Hood trigger (Output Status).
Contact de capot (état de sortie).
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
DESCRIPTION
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l'alarme d'origine)
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
