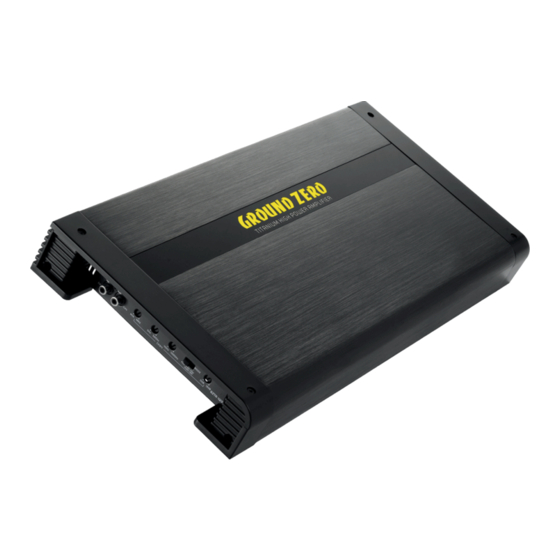

POWER AMPLIFIER
GZTA 4230X-B
•
4-channel Mosfet high power amplifier
•
2-ohms stable / 4-ohms stable in bridged mode
•
Adjustable Bass Boost (@ 45 Hz)
•
Adjustable crossover (HPF or LPF/BPF)
•
HPF: 5 – 500 Hz
•
LPF: 40 – 4000 Hz
•
High pass filter usable as subsonic filter
•
Active BIAS control (automatic)
•
4x RCA low level input
•
Adjustable input sensitivity
•
Soft delayed remote turn-on
•
Large dimensional power wire terminal
•
Thermal / short circuit / overload protection
•
Operation / protection circuit indicator
Owner´s Manual
Features
TITANIUM SERIES
Advertisement
Table of Contents
Related Manuals for Ground Zero GZTA 4230X-B
Summary of Contents for Ground Zero GZTA 4230X-B
- Page 1 POWER AMPLIFIER GZTA 4230X-B Owner´s Manual Features • 4-channel Mosfet high power amplifier • 2-ohms stable / 4-ohms stable in bridged mode • Adjustable Bass Boost (@ 45 Hz) • Adjustable crossover (HPF or LPF/BPF) • HPF: 5 – 500 Hz •...
-
Page 2: General Mounting Instructions
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at the head unit), it is strongly recommended to make use of them. GROUND ZERO products are engineered in Germany GROUND ZERO - international sponsor of... - Page 3 GROUND ZERO GZTA 4230X-B GZTA 4230X-B yellow color side panels included Specifications Model GZTA 4230X-B Amplifier type 4 channel class A/B high power amplifier 4 x 140 W RMS @ 4 Ohm ≤ 1% THD+N 4 x 230 W RMS @ 2 Ohm ≤...
-
Page 4: Controls And Features
GROUND ZERO GZTA 4230X-B Controls and features Function Speaker terminal Speaker connection GROUND -> ground terminal Power supply terminal -> remote wire BATT+ -> +12 Volt wire from battery terminal POW -> green -> ok (correct operation) Status LEDs PROT -> red ->... -
Page 5: Stereo Mode
GROUND ZERO GZTA 4230X-B Stereo mode Bridged mode Trouble shooting guide Symptoms Check / Cause Action Check protection fuse(s) of the amplifier Check remote wire connection (RCA input mode) Does the POW LED turn to green? No audible sound Check +12 Volt power supply wire connection... - Page 6 GROUND ZERO GZTA 4230X-B Terms of warranty The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter what kind of music is the personal favorite, whether it´s...
- Page 7 VERSTÄRKER GZTA 4230X-B Bedienungsanleitung Ausstattungsmerkmale • 4-Kanal Mosfet-Hochleistungsverstärker • 2-Ohm stabil / 4-Ohm stabil in Brückenschaltung • Regelbare Bassanhebung (Bass Boost) bei 45 Hz • Einstellbare Frequenzweiche (HPF oder LPF/BPF) • HPF: 5 – 500 Hz (paarweise für Kanal 1/2 und 3/4) •...
-
Page 8: Allgemeine Montagehinweise
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden wie z.B. Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO - internationaler Sponsor der TITANIUM SERIES... - Page 9 GROUND ZERO GZTA 4230X-B GZTA 4230X-B yellow color side panels included Technische Daten GZTA 4230X-B Modell 4-Kanal Mosfet Hochleistungsverstärker Verstärkerart 4 x 140 W RMS @ 4 Ohm ≤ 1% THD+N 4 x 230 W RMS @ 2 Ohm ≤ 1% THD+N...
-
Page 10: Einstellungen Und Funktionen
GROUND ZERO GZTA 4230X-B Einstellungen und Funktionen Funktion Lautsprecheranschluss Zum Anschluss der Lautsprecherkabel Masse Anschluss Stromanschluss Remote Antennenanschluss BATT +12 Volt (Batterie) Grün OK (Gerät in Betrieb) Zustandsanzeige Fehler (Gerät in Schutzschaltung) Zum Anschluss des Vorverstärker-Ausgangs (RCA) des Steuergerätes oder einer separaten aktiven Signaleingang Frequenzweiche (z.B. - Page 11 GROUND ZERO GZTA 4230X-B Stereobetrieb Brückenbetrieb Fehlerdiagnose Problem Kontrolle Hilfe Sicherung prüfen Remote Kabel prüfen Leuchtet die PWR LED? +12 Volt prüfen Kein Ton Masse prüfen Kurzschluss am Lautsprecher Leuchtet die PROT LED? Gerät überhitzt Gerät defekt Sicherung prüfen Verstärker schaltet nicht Keine Stromzufuhr +12 Volt prüfen...
- Page 12 Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln.
