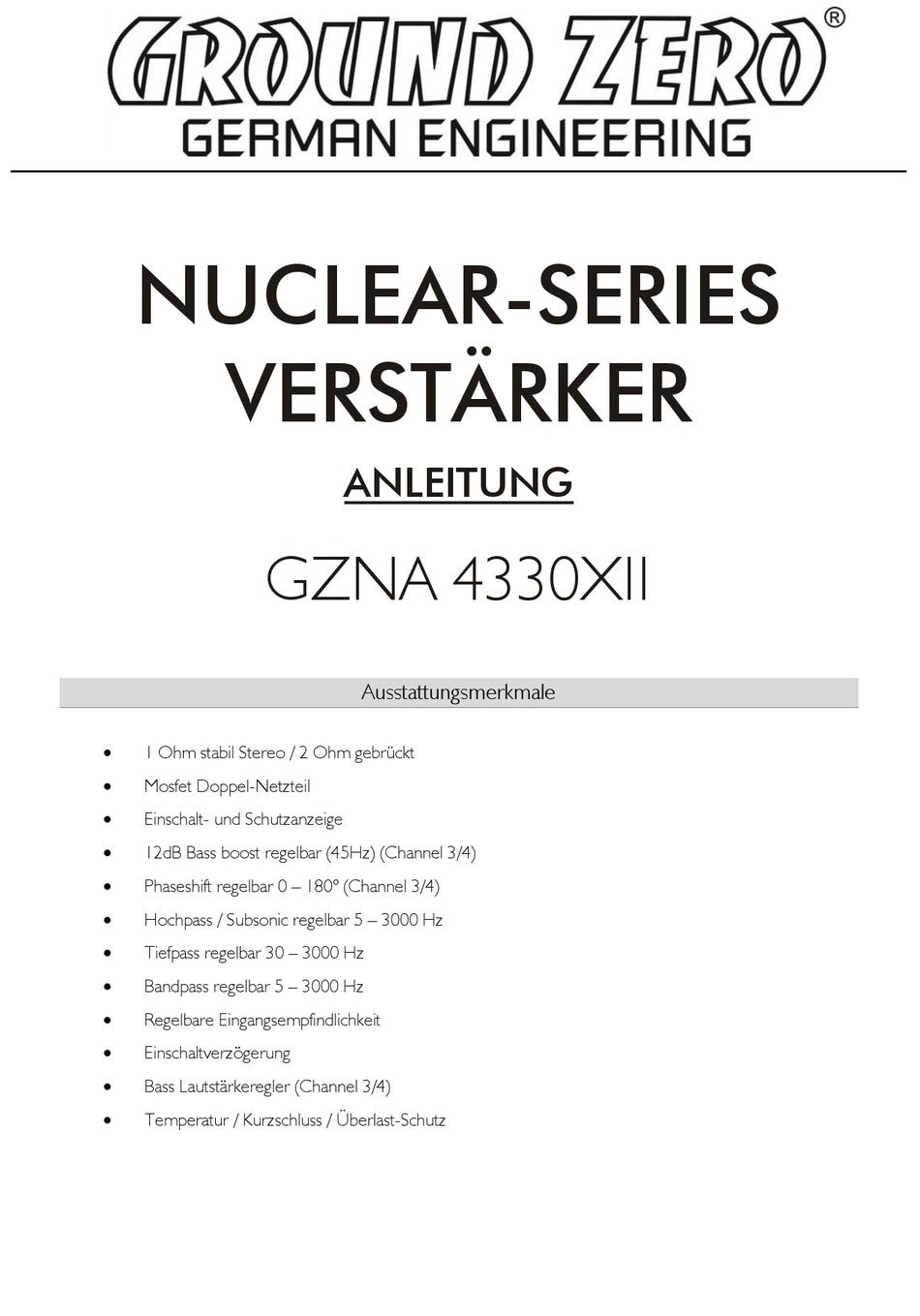

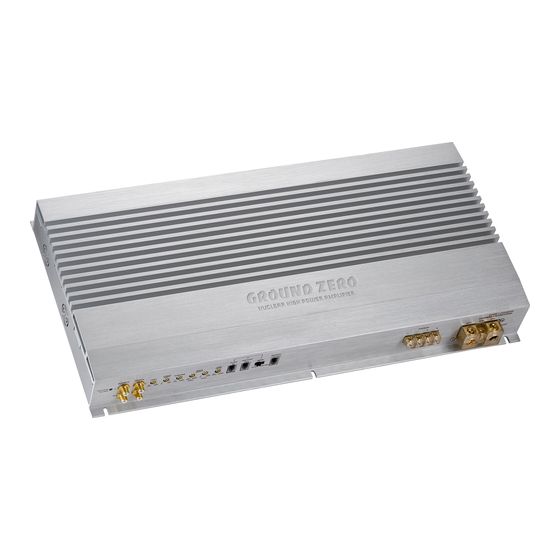

NUCLEAR-SERIES
VERSTÄRKER
GZNA 4330XII
1 Ohm stabil Stereo / 2 Ohm gebrückt
Mosfet Doppel-Netzteil
Einschalt- und Schutzanzeige
12dB Bass boost regelbar (45Hz) (Channel 3/4)
Phaseshift regelbar 0 – 180° (Channel 3/4)
Hochpass / Subsonic regelbar 5 – 3000 Hz
Tiefpass regelbar 30 – 3000 Hz
Bandpass regelbar 5 – 3000 Hz
Regelbare Eingangsempfindlichkeit
Einschaltverzögerung
Bass Lautstärkeregler (Channel 3/4)
Temperatur / Kurzschluss / Überlast-Schutz
ANLEITUNG
Ausstattungsmerkmale

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Nuclear Series and is the answer not in the manual?

Questions and answers

Related Manuals for Ground Zero Nuclear Series

Summary of Contents for Ground Zero Nuclear Series

  • Page 1 NUCLEAR-SERIES VERSTÄRKER ANLEITUNG GZNA 4330XII Ausstattungsmerkmale  1 Ohm stabil Stereo / 2 Ohm gebrückt  Mosfet Doppel-Netzteil  Einschalt- und Schutzanzeige  12dB Bass boost regelbar (45Hz) (Channel 3/4)  Phaseshift regelbar 0 – 180° (Channel 3/4)  Hochpass / Subsonic regelbar 5 – 3000 Hz ...

  • Page 2: Einbau Des Verstärkers

    Benötigte Materialien und Werkzeuge zur Installation  Kreuzschlitz Schraubendreher  Bohrmaschine, 3 mm Metallbohrer  Befestigungsschrauben  Stromkabel min. 35 mm²  Massekabel min 35 mm²  Lautsprecherkabel min. 2 x 2,5 mm² Bitte unbedingt beachten!  Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) ...
  • Page 3 Warnung Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Da diese Endstufe keine integrierte Gerätesicherung besitzt, ist es absolut notwendig, den im Lieferumfang enthaltenen ANL-Sicherungshalter mit 200A Sicherung anzuschließen.

  • Page 4: Einstellungen Und Funktionen

    Einstellungen und Funktionen...
  • Page 5 Einstellungen und Funktionen Lautsprecheranschlüsse Zum Anschluss der Lautsprecher GND -> Masse Anschluss Stromanschluss REM -> Remote Antennenanschluss BATT -> +12 Volt WEIß – OK Zustandsanzeige ROT – Fehler An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. Input Levelregler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
  • Page 6 Anschlüsse...
  • Page 7 Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen...

  • Page 8: Technische Daten

    Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen. Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen mit einem Drahtdurchmesser von mind.

  • Page 9: Fehlersuche

    We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Page 10 NUCLEAR-SERIES AMPLIFIER OWNER’S MANUAL GZNA 4330XII Features  1 Ohm stable Stereo / 2 Ohm bridged  Dual Mosfet power supply  Power & Protection indicator  Variable 12dB Bass boost (45Hz) (Channel 3/4)  Variable Phaseshift 0 – 180° (Channel 3/4) ...

  • Page 11: Planning Your System

    Tools and materials you need  Screwdriver  Electric drill, 3 mm / 0.12” carbide drill bit  Mounting screws  Power wire min. 35 mm² / 2 AWG  Ground wire min. 35 mm² / 2 AWG  Speaker wire min. 2 x 2,5 mm² / 13 AWG Please note! ...

  • Page 12: Power Connection

    Warning Chose a mounting position where all eclectic wires are protected from being damaged by sharp edges, heat or other conditions. +12Volt DC electrical connections must be fused on the battery side. Make sure your radio and all other devices will be turned off while connection your system. This amplifier has now internal fuse.
  • Page 13 Controls and functions...

  • Page 14: Controls And Functions

    Controls and functions Speaker terminals For connection of the speakers GND -> Ground connection Power terminals REM -> Remote antenna terminal BATT -> +12 Volt WHITE – OK Satus indication RED – Error Terminal for connection of the RCA wires. Cinch inputs To avoid failure, please use high quality RCA wires.

  • Page 15: Connecting The Speaker

    Connecting the speaker...

  • Page 16: Trimode Operation

    Trimode operation...

  • Page 17: Specifications

    TRI MODE operation output allows a subwoofer to be operated in mono mode while the main speakers are playing in stereo. Leave the crossover switch on “Full” position. Use 100 volt, non-polar capacitors for a high pass crossover to filter out low frequencies and Air- core or Ferrit- ore coils with a minimum diameter of 1 mm / 0.039”...

  • Page 18: Troubleshooting Guide

    We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Page 19 NUCLEAR-SERIES AMPLIFICATEUR MODE D‘EMPLOI GZNA 4330XII Signes Caractéristiques  1 Ohm stable Stéréo / 2 Ohm bridger  Double Alimentation Mosfet  Alimentation / protection par LED  12dB Bass boost réglable (45Hz) (Canal 3/4)  Phaseshift réglable 0 – 180° (Canal 3/4) ...

  • Page 20: Installation De L'amplificateur

    Matériel et Outillage nécessaires à l’ installation  Tournevis à croix  Perceuse, mèche à métaux 3 mm  Vis de fixation  Câble d’alimentation min. 35 mm²  Câble de masse min. 35 mm² Câble haut- parleurs min. 2 x 2,5 mm² ...
  • Page 21 Mise en garde: Montez ce système de façon à ce que les raccordements électroniques soient protégées d’éventuelles détériorations. Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres appareils soient éteints lors du branchement. Puisque cet étage terminal ne possède aucune protection intégrée, il est absolument nécessaire de rajouter un porte Fusible ANL contenu dans la boite de 200 A.
  • Page 22 Connexion et réglages...

  • Page 23: Mise En Marche De L'amplificateur

    Connexion et réglages Raccordement haut-parleur Entrée des Branchement Haut-Parleur GND -> Entrée Masse Alimentation REM -> Entrée Remote BATT -> +12 Volt BLANC – OK Indicateur d'état ROUGET – PROTECTION A ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, utilisez, s'il Entrée RCA vous plaît, des RCA de haute qualité.

  • Page 24: Branchement Des Haut Parleurs

    Branchement des Haut Parleurs...
  • Page 25 Trimode fonction...

  • Page 26: Données Techniques

    Le Trimode permet de faire joué un Subwoofer Mono pendant que les haut-parleur principaux joue en stéréo. Laisser, s'il vous plaît, le commutateur sur la position Full. Utilisez un condensateurs bipolare de 100V , le mettre au plus prés de la bobines principales avec un diamètre de fil de minimum. 1 millimètre pour le Lowpass pour bloquer les hautes fréquences.
  • Page 27 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Page 28 NUCLEAR-SERIES VAHVISTIMEN KÄYTTÖOHJE GZNA 4330XII Ominaisuudet  1 Ohm vakaa Stereo / 2 Ohm sillattu  Dual Mosfet virtalähde  Virta & suojaus merkkivalot  Säädettävä 12dB Bassonkorostus (45Hz) (Kanavat 3/4)  Säädettävä vaiheenkääntö 0 – 180° (Kanavat 3/4)  Säädettävä...
  • Page 29 Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen  Ruuvimeisseli  Porakone, 3 mm / 0.12” poranterä  Kiinnitysruuvit  Virtajohto min. 35 mm² / 2 AWG  Maadoitusjohto min. 35 mm² / 2 AWG  Kaiutinjohto min. 2 x 2,5 mm² / 13 AWG HUOM! ...
  • Page 30 Varoitus! Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi. On ehdottoman tärkeää että käytät vahvistimen mukana toimitettavaa 200 ampeerin ANL-sulaketta. Katso tarkemmat kytkentäohjeet seuraavan sivun kytkentäkaaviosta.
  • Page 31 Kytkimet ja toiminnot...
  • Page 32 Kytkimet ja toiminnot Kaiutinliittimet Kaiutinjohdot GND -> Maadoitus Virtaliittimet REM -> Herätevirta BATT -> +12 Volttia Valkoinen – OK Tilan merkkivalot Punainen – virhe Signaalikaapelit. RCA- sisääntulot Häiriöiden välttämiseksi, käytä hyvälaatuisia RCA-johtoja. Sisääntulotasonsäätö Tällä säätimellä säädät sisääntulotason sopivaksi. Bassonkorostuksensäätö Bassontason säätöön portaattomalla korostuksella 0 +12 dB. Säädä...
  • Page 33 Kaiuttimien kytkentä...
  • Page 34 Trimode käyttö...

  • Page 35: Tekniset Tiedot

    TRI MODE käyttö mahdollistaa subwooferin monokäytön, pääkanavien toistaessa stereona. Jätä jakosuotimen kytkin asentoon “Full”. Käytä 100 voltin, kondensaattoria ylipäästösuotimena suodattaaksesi pois matalat taajuudet ja ilma- tai rautasydänkeloja alipäästösuotimelle suodattaaksesi pois korkeat taajuudet. Kondensaattoreiden ja kelojen arvot löydät alla olevasta taulukosta. Tässä vahvistimessa on etu ja takakanavissa tämä kytkentä mahdollisuus. Ainoastaan vasen ja oikea takakanava on näytetty oheisessa esimerkki kuvassa.
  • Page 36 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
