Goobay MS-506 Quick Start Manual

Schnellstart-Anleitung für SAT-Multischalter MS-506/508/512/516
und MS-904/906/908/912/916
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur
Benutzung. Bewahren Sie dieses Dokument auf.
ACHTUNG! Diese Bedienungsanleitung ist eine Schnellstart-Anleitung. Weitere Informationen finden Sie auf beiliegender CD-Rom und/oder
bekommen Sie über www.wentronic.com als Download oder über den Postweg über die Adresse am Seitenende.
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!
GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen!
ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverlegung!
• Netzstecker: Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass es niemanden behindert und nicht beschädigt wird. Das Gerät darf nicht mit
einem defekten Anschlusskabel in Betrieb genommen werden!
• Montage: Richten Sie sich nach der abgebildeten Anschlussskizze. Gehen Sie bei der Kabelvorbereitung vorsichtig vor und achten Sie darauf, dass
Außenleiter und Kabelseele sich nicht berühren. Es besteht Kurzschlussgefahr!
• Reinigung: Vor dem Reinigen des Gerätes ziehen Sie den Netzstecker. Benutzen Sie ein trockenes oder leicht angefeuchtetes Tuch und achten Sie darauf,
dass keine Feuchtigkeit in das Gerät eindringt!
• Gehäuse: Auch nach Netztrennung besteht akute Lebensgefahr durch elektrischem Stromschlag. Interne Bauteile können durch Berührung
beschädigt werden.
• Installationsort: Stellen Sie das Gerät auf eine gerade, ebene und rutschfeste Oberfläche oder befestigen Sie das Gerät an geeigneter Stelle mit den
entsprechenden Ösen an einer stabilen Wand. Das Gerät darf nur in geschlossenen und trockenen Innenräumen verwendet werden.
Die natürliche Wärmeentwicklung des Gerätes kann Verfärbungen je nach Beschaffenheit der Unterlage am Installationsort hervorrufen.
• Belüftung: Die Lüftungsschlitze des Gerätes dürfen nicht verdeckt sein. Achten Sie darauf, dass das Gerät zur Seite und oberhalb einen Freiraum von
mindestens 10 cm hat und dass die Wärme ungehindert nach oben abgeleitet werden kann.
• Einwirkungen: Setzen Sie das Gerät niemals Feuchtigkeit (z. B. Kondens- oder Spritzwasser) oder direkter Sonneneinstrahlung aus.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, wie z. B. Heizungen oder sich aufheizende Geräte.
• Netzspannung: Betreiben Sie das Gerät nur mit der auf dem Gehäuse angegebenen Netzspannung! Schließen Sie das Gerät erst nach
Abschluss aller Anschluss- und Installationsarbeiten an das Stromnetz an.
• Bauteile: Verwenden Sie nur hochwertiges Zubehör um die CE-Bestimmungen einzuhalten.
• Zielgruppeninformationen: Das Gerät darf nicht in die Hände von Kindern gelangen. Achten Sie auf sichere Lagerung und lassen Sie keine
Verpackungsreste oder Kleinteile achtlos liegen. Das Nichtbeachten dieser Hinweise kann zu Schäden an Gesundheit und Sachen führen!
• Berücksichtigen Sie die entsprechenden Europanormen und VDE- (ÖVE)- Bestimmungen zur Gewährleistung der elektrischen Sicherheit!
2 Beschreibung und Funktion:
Ihr Multischalter dient der Signalverteilung von terrestrischen und SAT-Signalen. Er ist HDTV- und Quad-LNB-tauglich und kann auch an der Wand montiert werden.

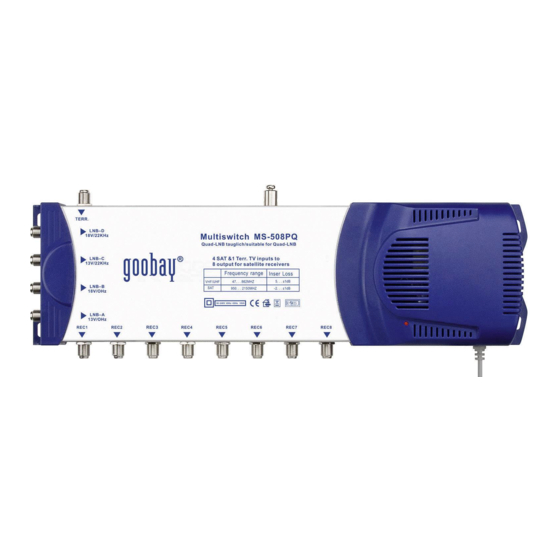

SAT Multiswitch 5/06 MS-506PQ SAT Multiswitch 5/08 MS-508PQ
SAT Multiswitch 9/04 MS-904PQ SAT Multiswitch 9/06 MS-906PQ
3 Anschluss und Bedienung:
1. Schließen Sie den Erdungsanschluss an.
2. Schließen Sie die Eingangsgeräte (LNBs) an.
3. Schließen Sie die Ausgangsgeräte an (Receiver) an.
4. Schließen Sie das Netzteil an.
4 Hinweise zum Betrieb:
• Richten Sie Ihre Antenne exakt aus! Nur dies gewährt einen störungsfreien Empfang auch bei ungünstiger Wetterlage.
• Versehen Sie nicht genutzte Ein- und Ausgänge nach EN 50083-2 mit Abschlusswiderständen.
• Beachten Sie die maximalen Ausgangspegel (siehe Technische Daten).
• Beachten Sie die gesetzlichen Vorschriften zu Erdung und Potentialausgleich (EN 50083-1, EN 60728-11)
Revision Date: 2011-03-29
Version 2
SAT Multiswitch 5/12 MS-512PQ
SAT Multiswitch 9/08 MS-908PQ SAT Multiswitch 9/12 MS-912PQ
Beispielabbildung:
1 / 4
SAT Multiswitch 5/16 MS-516PQ
SAT Multiswitch 9/16 MS-916PQ
(LNB – Satellitenschüssel-LNBs) – Eingänge
(Erdung)
(Rec - Receiver) - Ausgänge
Goobay®
Wentronic GmbH
Pillmannstrasse 12
D-38112 Braunschweig / Germany
