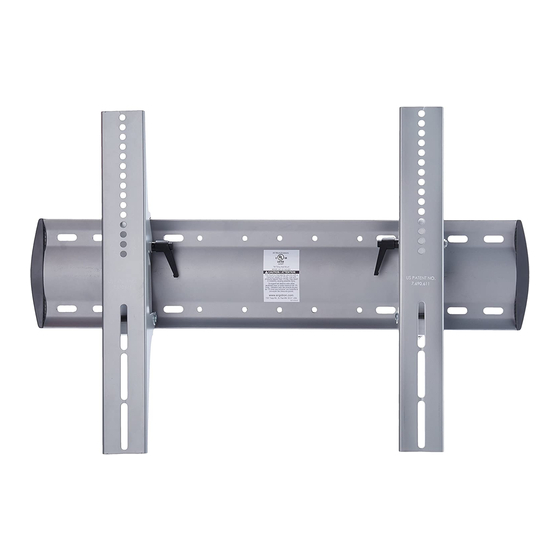

Ergotron TM Medium Display Tilting Wall Mount Instructions Manual

TM Medium Display
Tilting Wall Mount
Product Specifi cations:
Weight Capacity 79 kg (175 lbs)
Mounting Options Verical Mount:
Wall plate attaches to vertical wall
surfaces. Includes fasteners for wood
(16" centered studs) or concrete wall
mounting. For mounting to metal
studs or other surfaces, customer
must supply fasteners.
Standards Monitor Attachment:
Attaches to most Medium displays
based on the mounting hole spacing
range below:
- Horizontal = 100 mm (min.) to 600
mm (max.)
- Vertical = 100 mm (min.) to 450 mm
(max.)
Warranty Terms: 5 years
Dimensions
704 mm x 471 mm x 89 mm (WxHxD)
( 27.7" x 18.54" x 3.50")
Range of motion
20° (+15°/-5°) forward/back tilt
89 mm (3.5)"
Security fasteners
Easily connect and detach display
888-60-512M-00 rev.B • 03/10
TM Medium Display
Tilting Wall Mount
Especifi caciones Técnicas
La siguiente tabla muestra las espe-
cifi caciones del Soporte de pared
inclinable para grandes monitores
Ergotron TM.
Referencia de producto
Peso soportado Monitor de hasta
79 kg
Opciones de montaje Montaje verti-
cal:
La placa de montaje en pared se fi ja
a superfi cies verticales. Incluye tor-
nillería y accesorios para el montaje
en paredes de ladrillo u hormigón.
Para montaje en otro tipo de superfi -
cies, el cliente debe porveerse de las
herramientas adecuadas.
Estandars Fijación del monitor: Com-
patible con la mayoría de grandes
monitores cuyos huecos para el
montaje estén dispuestos dentro del
siguiente rango:
- Separación Horizontal = 100 mm
(mínimo) - 600 mm (máximo)
- Separación Vertical = 100 mm
(mínimo) - 450 mm (máximo)
Garantía 5 años
Dimensiones
704 mm x 471 mm x 89 mm (Ancho x
Alto x Fondo)
Rango de Movimientos
Inclinación de 20° (+15° adelante /
-5° atrás)
89 mm. de profundidad
Tornillos de seguridad
Montaje y desmontaje muy sencillos
TM Medium Display Tilting Wall Mount
34MP
E303689
TM Medium Display
Tilting Wall Mount
Caractéristiques techniques
Le tableau suivant détaille les car-
actéristiques du TM, support mural
universel pour grands écrans.
Product Specifi cations
Capacité supporte les écrans pesant
jusqu'à 79 kg
Mode de fi xation Fixation verticale:
la platine murale se fi xe au mur. Livré
avec visserie pour murs en béton
Standards Fixation de l'écran: com-
patible avec la majorité des grands
écrans disposant à l'arrière de trous
de fi xation d'un espacement compris
entre:
- Horizontal = 100 mm (min.) et 600
mm (maxi)
- Vertical = 100 mm (min.) et 450 mm
(maxi)
Garantie 5 ans
Dimensions
704 mm x 471 mm x 89 mm (LxHxP)
MOUVEMENTS
Inclinaison sur 20° (+15°avant/-
5°arrière)
89 mm (3.5)"
Vis de sécurité
Pose et dépose rapide de l'écran
INSTRUCTIONS
INSTRUCCIONES DE INSTALACIÓN
NOTICE D'ASSEMBLAGE
INSTRUÇÕES DE MONTAGEM
TM Suporte Ajustável de
Parede
para Grandes Ecrãs
Especifi cações do produto:
Capacidade de carga 79 kg (175 lbs)
Opções de montagem do Suporte
Vertical:
A placa de fi xação prende a
superfícies de parede verticais.
Inclui fi xadores para montagem em
paredes de madeira (vigas centradas
a 16" [40,6 cm]) ou de cimento. Para
montagem em vigas metálicas ou
outras superfícies, o cliente deve
fornecer os fi xadores.
Suporte de Monitor standard:
Suporta a maioria de ecrãs grandes
baseado no seguinte espaço entre
furos de montagem:
- Horizontal = 100 mm (min.) até 600
mm (max.)
- Vertical = 100 mm (min.) até 450 mm
(max.)
Termos da garantia: 5 anos
Dimensões
704 mm x 471 mm x 89 mm (LxAxP)
( 27,7" x 18,54" x 3,50")
Amplitude de movimento
20° (+15°/-5°) inclinação para a frente
e para trás
89 mm (3,5)"
Fechos de segurança
Fácil de montar e desmontar o ecrã
