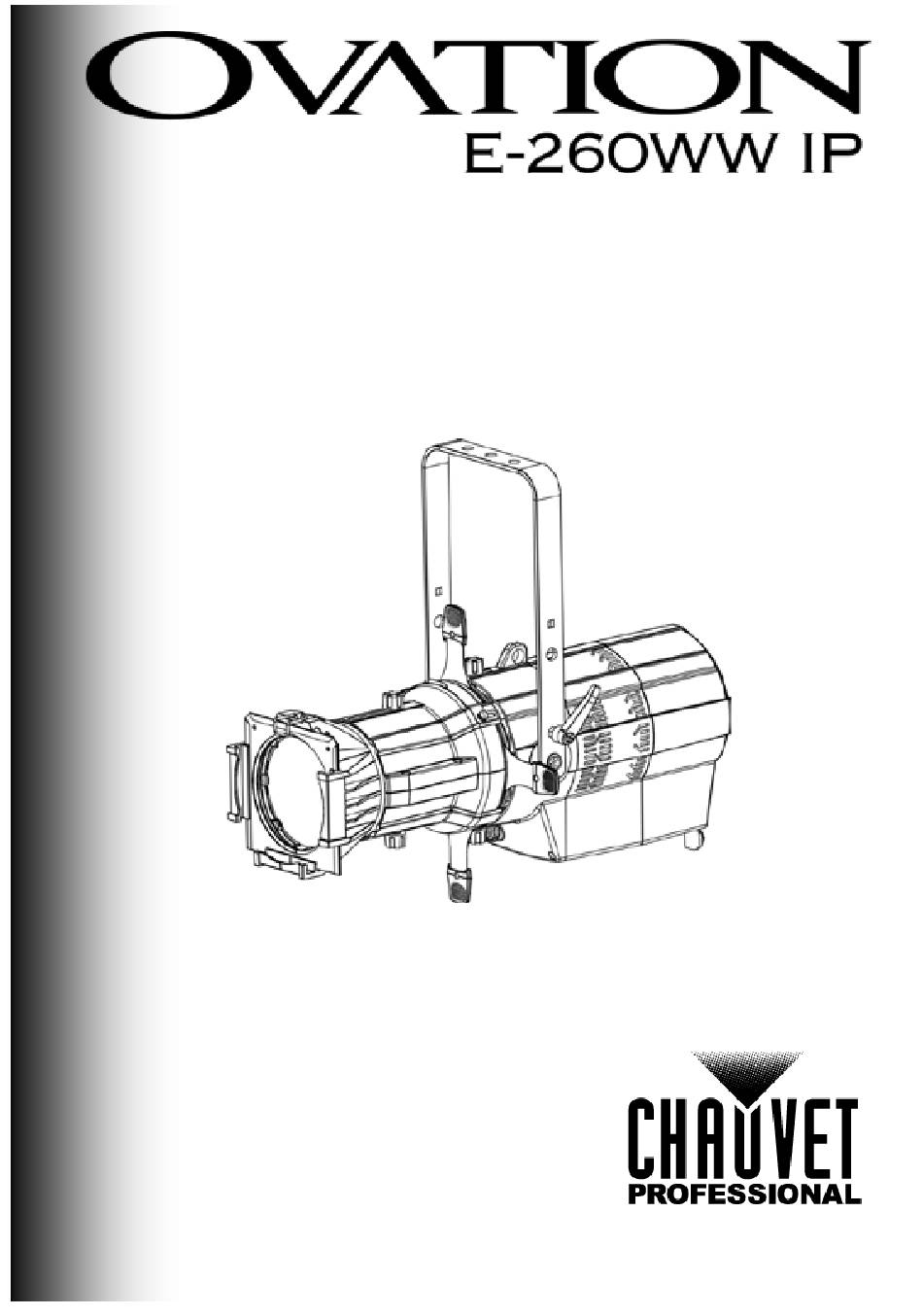

- Page 1 Quick Reference Guide English Español Français Nederlands NL...
-
Page 2: What Is Included
Ovation E-260WW IP QRG The Ovation E-260WW IP Quick Reference Guide (QRG) has basic product About This information such as connection, mounting, menu options, and DMX values. Guide Download the User Manual from www.chauvetprofessional.com for more details. The information and specifications contained in this QRG are subject to change Disclaimer without notice. -
Page 3: Dmx Linking
100–240 VAC, 50/60 Hz. Power Linking You can link up to 7 Ovation E-260WW IP products at 120 V, 12 products at 208 V, or 13 products at 230 V. Never exceed this number. Power linking cords can be purchased separately. - Page 4 Ovation E-260WW IP QRG Before mounting this product, read the Safety Notes. Use at least one mounting Mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET Professional line of mounting clamps, go to http://trusst.com/products/.
- Page 5 Ovation E-260WW IP QRG Menu Map Main Level Programming Levels Description Selects DMX address (highest DMX Address <001–512> channel restricted to personality chosen) 1-channel: dimmer 2-channel: 16-bit dimmer 3-channel: 16-bit dimmer, strobe DMX Channel 6-channel: 16-bit dimmer, strobe, auto programs, auto speed, dimmer...
-
Page 6: Dmx Values
Ovation E-260WW IP QRG DMX Values Channel Function Value Percent/Setting 000 ó 255 0–100% Dimmer Channel Function Value Percent/Setting 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Dimmer Fine Channel Function Value Percent/Setting 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Dimmer Fine 000ó010... - Page 7 Ovation E-260WW IP GRR La Guía de Referencia Rápida (GRR) del Ovation E-260WW IP contiene Acerca de Esta información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.
-
Page 8: Enlace Dmx
Alterna 100–240 VCA, 50/60 Hz. Puede enlazar hasta 7 productos Ovation E-260WW IP a 120 V, 12 productos a Alimentación en 208 V o 13 productos a 230 V. Los cables de alimentación en cadena se pueden Cadena adquirir por separado. -
Page 9: Montaje
Ovation E-260WW IP GRR Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las Montaje abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products/. -
Page 10: Mapa De Menú
Ovation E-260WW IP GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción DMX Address <001–512> Selecciona la dirección DMX de inicio 1-canales: atenuador 2-canales: 16-bit-atenuador 3-canales: 16-bit-atenuador, estroboscopio DMX Channel 6-canales: 16-bit-atenuador, estroboscopio, programas automática, velocidad automática, velocidad atenuador... -
Page 11: Valores Dmx
Ovation E-260WW IP GRR Valores DMX Canal Función Valor Porcentaje/Configuración 000 ó 255 0–100% Atenuador Canal Función Valor Porcentaje/Configuración 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Atenuador fino Canal Función Valor Porcentaje/Configuración 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Atenuador fino 000ó010... -
Page 12: Connexion Électrique
Alimentation d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Vous pouvez connecter jusqu’à 7 Ovation E-260WW IP à 120 V, 12 unités à 208 V ou Connexion 13 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. - Page 13 Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis. Le Ovation E-260WW IP dispose de couvercles IP65 pour tous les ports : entrée et Couvercles de sortie DMX, entrée d'alimentation Seetronic et sortie d'alimentation.
-
Page 14: Installation
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un (Gestion des câblage DMX existant. Le Ovation E-260WW IP supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des périphériques options de menu. - Page 15 Ovation E-260WW IP MR Description du Bouton Fonction Permet la sortie du menu ou de la fonction en cours <MENU> Tableau de Permet l’affichage du menu en cours ou permet de configurer la Commandes <ENTER> valeur en cours dans la fonction sélectionnée Permet de parcourir les listes de menu vers le haut, dans une <UP>...
- Page 16 Ovation E-260WW IP MR Tableu de Menu Niveau Niveaux de Programmation Description Principal DMX Address <001–512> Sélectionne l’adresse DMX de départ 1- canaux: gradateur 2- canaux: 16-bit gradateur DMX Channel 3- canaux: 16-bit gradateur, stroboscope 6- canaux: 16-bit gradateur, stroboscope, programmes...
-
Page 17: Valeurs Dmx
Ovation E-260WW IP MR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0–100% Gradateur Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0–100% Gradateur 000 ó 255 0–100% Gradateur Fin Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0–100% Gradateur 000 ó 255 0–100% Gradateur Fin 000ó010... - Page 18 Ovation E-260WW IP BH Over deze De Ovation E-260WW IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download handleiding de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. De informatie en specificaties in deze BH kunnen zonder voorafgaande Disclaimer kennisgeving worden gewijzigd.
-
Page 19: Wat Is Inbegrepen
100–240 VAC, 50/60 Hz. Power Linking U kunt tot 7 Ovation E-260WW IP -producten koppelen bij 120 V, 12 producten bij 208 V of 13 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden. -
Page 20: Montage
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te (apparaatbehe communiceren over bestaande DMX-kabels. De Ovation E-260WW IP ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van er op afstand) wijzigingen aan de menu map-opties van. - Page 21 Ovation E-260WW IP BH Beschrijving Toets Functie bedieningspaneel <MENU> Sluit het huidige menu of functie af Activeert het huidige getoonde menu of plaatst de huidige <ENTER> geselecteerde waarde in de geselecteerde functie Navigeert omhoog via het menu of verhoogt de numerieke <UP>...
- Page 22 Ovation E-260WW IP BH Menumap Hoofdniveau Programmeerniveaus Beschrijving DMX Address <001–512> Selecteert het DMX-startadres 1-kanaals: dimmer 2-kanaals: 16-bit dimmer 3-kanaals: 16-bit dimmer, stroboscoop DMX Channel 6-kanaals: 16-bit dimmer, stroboscoop, automatische programma's, autosnelheid, dimmersnelheid Dimmer Regelt de intensiteit Static 0–255 Strobe...
- Page 23 Ovation E-260WW IP BH DMX-waarden Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Dimmer Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Fijne dimmer Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Fijne dimmer 000ó010...
- Page 24 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., United Kingdom, Ireland, Mexico or Benelux, contact the dealer of record. Ovation E-260WW IP QRG, Rev. 3 ML│ © Copyright 2016 Chauvet │All rights reserved. Printed in P. R. C.
