PARA PARAR LAS CUCHILLAS DE LA SEGA-
DORA
Desenganche el control del embrague del ac-
cesorio.
PRECAUCIÓN: No opere la segadora sin,
ya sea, el recogedor de césped completo en las
segadoras así equipadas o con la pro tec ción
contra la descarga en su lugar.
FUNCIONAMIENTO ATRÁS
Tu tractor está equipado con el Sistema de Fun-
cionamiento Atrás (ROS). Cualquier tentativa del
operador de viajar marcha atrás con el embrague
puesto apagará el motor a menos que la llave de
ignición se ponga en la posición de "ON" del ROS.
ATENCIÓN: Ir marcha atrás con el embrague
puesto para cortar, no es recomendable. Po-
niendo el ROS en posición "ON", para permitir el
funcionamiento atrás con el embrague puesto, se
tiene que hacer sólo cuando el operador lo consi-
dera necesario para reposicionar la máquina con
el dispositivo embragado. No siegue en revés
a menos que sea absolutamente necesario.
USAR EL SISTEMA DE FUNCIONAMIENTO
ATRÁS -
Utilice el tractor solamente si está seguro de que
no ingresarán niños ni otras personas o animales
al área donde se va a cortar el césped.
1. Presionar el pedal freno hasta el fondo.
2. Con el motor en marcha, girar la llave del in-
terruptor de la ignición en el sentido inverso al
de las agujas del reloj hasta la posición "ON".
3 Mire hacia abajo y hacia atrás no sólo antes
de ir marcha atrás, sino mientras esté yendo
marcha atrás.
4. Presione lentamente el pedal reverso de la
impulsión para comenzar el movimiento.
5. Cuando el uso del ROS es más necesario,
dé vuelta a la llave de ignición en el sentido
de las agujas del reloj hasta la posición "ON".
Posición Motor En
Ros "On" Posición "On"
PARA OPERAR EN CERROS
ADVERTENCIA: No maneje hacia arriba o
hacia abajo en cerros con pendientes su pe-
rio res a 15° y no maneje atravesando nin gu-
na pendiente. Utilice la guía de la pendiente
proporcionada en la parte posteriora de este
manual.
• Escoja la velocidad más lenta antes de arran-
car hacia arriba o hacia abajo en cerros.
• Evite parar o cambiar la velocidad en cerros.
• Si es absolutamente necesario el parar, empuje
el pedal de freno rápidamente a la posición de
freno y en gan che el freno de estacionamiento.
• Para volver a empezar con el movimiento,
suelte len ta men te, el freno de estacionamiento
y el pedal de freno.
• Apretar despacio el pedal apropiado hasta la
posición más lenta.
• Gire siempre lentamente.
PARA TRANSPORTAR
Cuando empuje o arrastre su tractor asegúrese
de desenganchar la transmisión poniendo el
control de la rueda libre en la posición de mar-
cha de rueda libre. El control de marcha de
rueda libre esta situado en la barra de tracción
trasera del tractor.
1. Levante la palanca de levantamiento del ac-
cesorio a su posición más alta.
2. Retire el control de la rueda libre hasta que
la varilla del control se bloquee en posición
extendida.
3. No empuje o arrastre el tractor a más de 3,2
km/h (2 mph).
4. Para volver a accionar la transmisión, invierta
este pro ce di mien to.
AVISO: El control de la rueda libre se desactivará
automáticamente al presionar el pedal del freno/
embrague.
Transmisión Enganchada
Transmisión Desenganchada
AVISO: Para proteger el capota contra el daño
cuando transporte su tractor en un camión o re-
molcador, asegúrese que el capota esté cerrado
y asegurado al tractor. Use los medios apro pia-
dos para amarrar el capota al tractor (cuerdas,
cordeles, etc.)
46

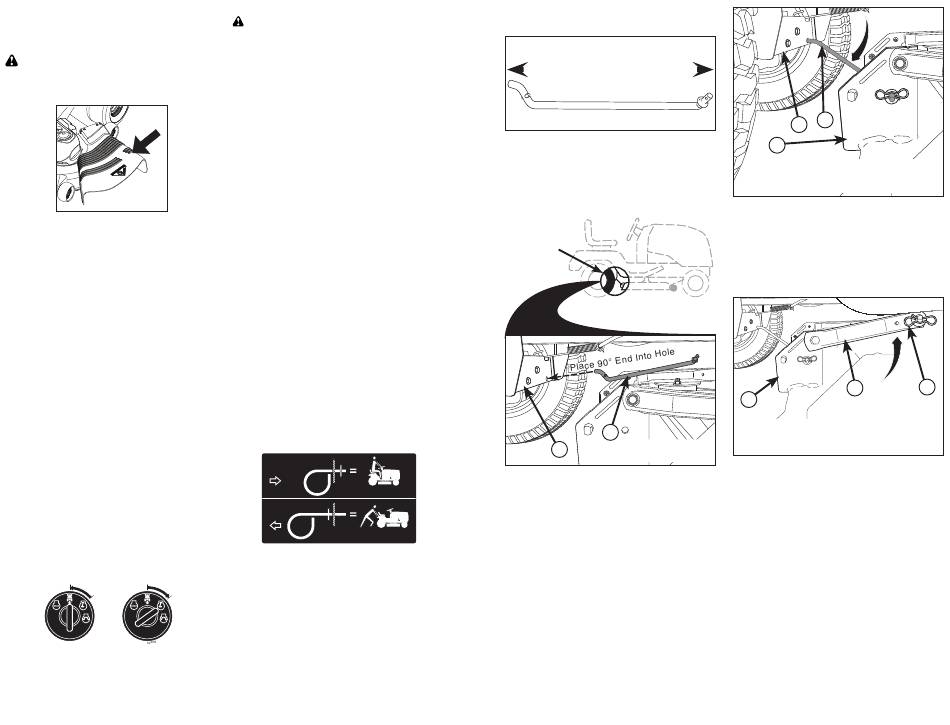

5. INSTALL ANTI-SWAY BAR (S)
(IF EQUIPPED)
ANTI-SWAY BAR (S)
Towards Towards
Transaxle Mower Deck
90° End Integrated Washer End
• From right side of mower, first insert
90° end of anti-sway bar (S) into hole in
transaxle bracket (T), located near left
rear tire in front of transaxle.
NOTE: Flashlight may be helpful.
Anti-Sway
Bar (S)
Location
Transaxle Bracket (T)
Located Between Rear Tires
S
S. Anti-Sway Bar
T
T. Transaxle Bracket
NOTE: Depending on model, bracket (T) may
be different than shown but hole for anti-sway
bar will be in same position/location.
• Pivot the integrated washer end of anti-
sway bar (S) towards mower deck bracket
on right side of mower. Insert integrated
washer end of bar into hole in rear mower
bracket (D). Move mower as needed to
insert integrated washer end of bar into
rear mower bracket (D).
• Secure with small washer and small
retainer spring as shown.
S
T
D
D. Right Side Rear Mower Bracket
S. Anti-Sway Bar
T. Transaxle Bracket
6. ATTACH MOWER SIDE SUSPENSION
ARMS (A) TO CHASSIS
• Position front hole in side suspension arm
(A) over pin on outside of tractor chassis
and secure with large washer and large
retainer spring (B).
• Repeat on opposite side of tractor.
A
D
A. Mower Side Suspension Arms
B. Retainer Spring
D. Right Side Rear Mower Bracket
7. ATTACH REAR LIFT LINKS (C)
• Insert rod end of rear lift link (C) into hole
(U) in tractor lift shaft suspension arm
and pivot link down to mower.
• Lift rear corner of mower and position slot
in link assembly over pin on rear mower
bracket (D) and secure with large washer
and large retainer spring.
• Repeat on opposite side of tractor.
23
