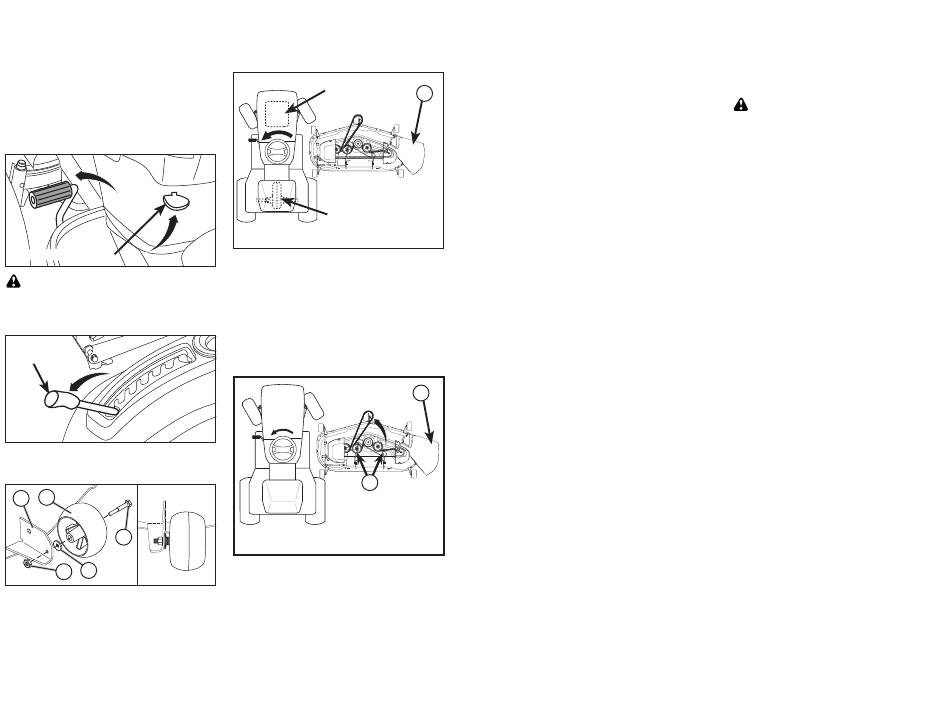

Craftsman 917.20391 Operator's Manual page 22

TO INSTALL MOWER
1. SET PARKING BRAKE LEVER AND
LOWER ATTACHMENT LIFT LEVER
• Depress clutch/brake pedal all the way
down and hold.
• Pull parking brake lever up and hold,
re lease pres sure from clutch/brake
pedal, then release parking brake lever.
Pedal should re main in brake position.
Ensure parking brake will hold tractor
secure.
Parking Brake Lever
CAUTION: Lift lever is spring loaded.
Have a tight grip on lift lever, lower it slowly
and engage in lowest position. Lift lever is
located on left side of fender.
Lift
Lever
2. ASSEMBLE FRONT GAUGE WHEEL
(W) TO FRONT OF MOWER
W
H
X
Y
Z
H. Front Mower Bracket
W. Front Gauge Wheel
X. Shoulder Bolt
Y. 1-1/4 O.D. Washer
Z. 3/8-16 Locknut
3. TURN STEERING WHEEL LEFT AND
POSITION MOWER
• Turn steering wheel to the left as far as it
will go and position mower on right side of
tractor with deflector shield (Q) to the right.
Front
Engine
Transaxle
02965
Back
Q. Deflector Shield
4. SLIDE MOWER UNDER TRACTOR
• Bring belt forward and check belt for pro-
per routing in all mower pulley grooves.
NOTE: Be sure mower side suspension
arms (A) are pointing forward before sliding
mower under tractor.
• Slide mower under tractor until it is
centered under tractor.
A
02965
A. Mower Side Suspension Arms
Q. Deflector Shield
22
REMOLQUE DE CARRETILLAS O OTROS
ACCESORIOS
Remolque solamente los accesorios recomenda-
dos y especificados por el fabricante del tractor.
Use sentido común cuado este remolcando. Las
cargas pesadas, cuando este yendo sobre una
pendiente, son peligrosas, las llantas pueden
perder su tracción con el terreno y pueden oca-
sionar que pierda el control de su tractor.
Q
MECANISMO DE AVISO DE SERVICIO /
CRONÓMETRO
El recordatorio de servicio muestra el número total
de horas de funcionamiento del motor e indica
el momento en que el motor o la cortadora de
césped necesita mantenimiento. Después de cada
50 horas de funcionamiento, el icono de lata de
aceite permanece encendido durante 2 horas o
hasta que se realiza el restablecimiento manual.
Para restablecer la pantalla manualmente, gire el
interruptor de arranque a la posición de encendido
y después a la de apagado cinco veces (1
segundo encendido, 1 segundo apagado). Para
el mantenimiento del motor y de la cortadora de
césped, consulte la sección Mantenimiento de
este manual.
NOTA: El recordatorio de servicio se activa cuando
la llave de contacto está en cualquier posición que
no sea "STOP". Para una lectura precisa, la llave
debe permanecer en la posición "STOP" cuando
el motor no está en marcha.
ANTES DE HACER ARRANCAR EL
MOTOR
REVISE EL NIVEL DE ACEITE DEL MOTOR
El motor de su tractor se envía de fábrica ya lleno
Q
con aceite de peso para verano.
1. Revise el aceite del motor con el tractor en
terreno nivelado.
2. Remueva la tapa/varilla indicadora de nivel de
relleno del aceite y límpielas, vuelva a insertar
la varilla indicadora de nivel y atornille la tapa
hasta que quede apretada, espere por unos
cuantos segundos, remuévala y lea el nivel
del aceite. Si es necesario, agregue aceite
hasta que se haya al can za do la marca lleno
(FULL) en la varilla indicadora de nivel. No
lo llene demasiado.
• Para la operación en clima frío, debe cambiar
el aceite para poder arrancar más fácilmente
(Vea "Tabla de Viscosidad Del Aceite" en la
sección de Mantenimento de este manual).
• Para cambiar el aceite del motor, vea la sección
de Mantenimento en este manual.
AGREGUE GASOLINA
• Llene el tanque de combustible hasta la parte
inferior del cuello de relleno. No lo llene de más.
Use gasolina normal nueva y limpia con un
mínimo de 87 octanos. No mezcle aceite con
gasolina. Compre combustible en cantidades
que se puedan usar en 30 días para asegurar
la frescura del combustible.
PRECAUCIÓN: Limpie el aceite o el com-
bustible derramado. No al ma ce ne, derrame o use
gasolina cerca de una llama expuesta.
IMPORTANTE: Cuando se opere en temperatu-
ras por debajo de 32°F (0°C) use gasolina de
invierno limpia y nueva para auedar a asegurar
un buen arranque en clima frío.
PRECAUCIÓN: Los combustibles mezclados con
alcohol (llamados gasohol o que usan etanol o
metanol) pueden atraer la humedad, lo que pro-
voca la separación y formación de ácidos durante
el almacenamiento. El gas ácido puede dañar el
sistema de combustible de un motor mientras se
encuentra en almacenamiento. Para evitar prob-
lemas con el motor, el sistema de combustible se
debe vaciar antes del almacenamiento durante
30 días o más. Drene el tanque de gasolina, ar-
ranque el motor y hágalo funcionar hasta que las
tuberías de combustible y del carburador estén
vacías Use combustible nuevo en la temporada
siguiente. Consulte las Instrucciones de Alma-
cenamiento para obtener información adicional.
Nunca use productos limpiadores para motor o
carburador en el tanque de combustible porque
puede provocar daños irreparables. El estabiliza-
dor de combustible es una alternativa aceptable
para minimizar la formación de depósitos de
goma de combustible durante el almacenamiento.
Agregue estabilizador a la gasolina en el tanque
de combustible o recipiente de almacenamiento.
Siga siempre la proporción de mezcla que se
encuentra en el recipiente del estabilizador. Deje
funcionar el motor al menos durante 10 minutos
después de agregar el estabilizador para permitir
que el estabilizador llegue al carburador. No vacíe
el tanque de gasolina y el carburador si utiliza
estabilizador de combustible.
PARA HACER ARRANCAR EL MOTOR
Al hacer arrancar el motor por la primera vez o
si se ha acabado el combustible del motor, se
necesitará tiempo para el arranque extra para
mover el combustible desde el estanque hasta
el motor.
1. Asegúrese que el control de rueda libre este
en la posición enganchada.
2. Siéntase en el sillón en la posición de oper-
ación, suelte el pedal del freno y ponga el
freno de estacionamiento.
3. Mueva el embrague del accesorio a la
posición desenganchado disengaged.
4. Mueva la palanca de control de la aceleración
a la posición de estrangulación.
47
