CLEANING
• Clean engine, battery, seat, finish, etc.
of all foreign matter.

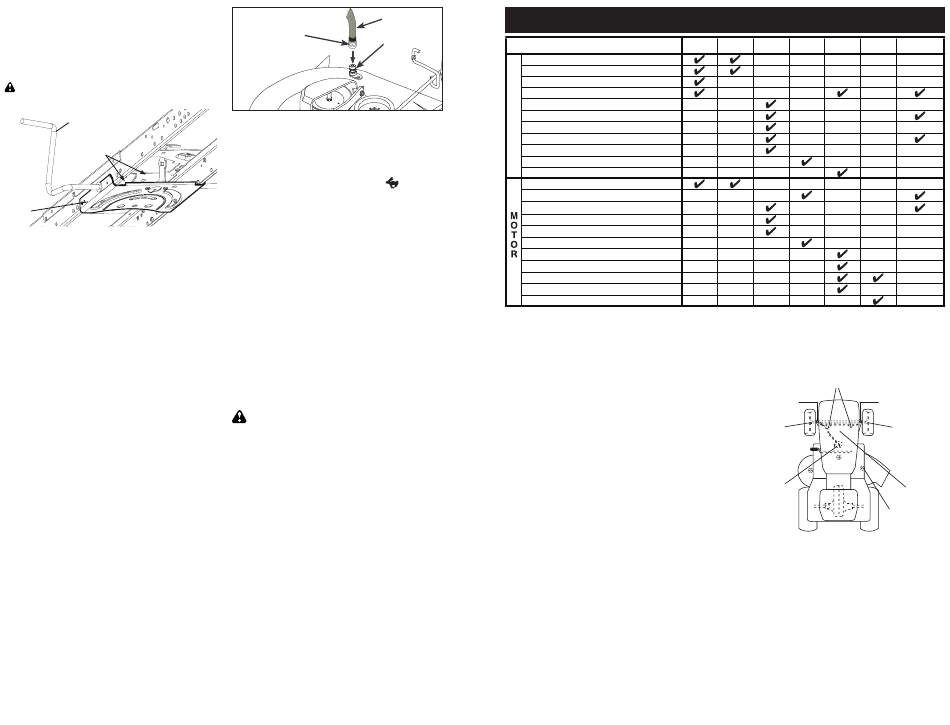

• Clean debris from steering plate. Debris
can restrict clutch/brake pedal shaft move-
ment, causing belt slip and loss of drive.
CAUTION: Avoid all pinch points and
movable parts
Clutch/brake pedal
Clean
top side
Steering
Plate
Steering System, Dash, Fender
and Mower Not Shown
• Keep finished surfaces and wheels free
of all gasoline, oil, etc.
• Protect painted surfaces with automotive
type wax.
Except for the washout port (if equipped),
we do not recommend using a garden hose
or pressure washer to clean the outside of
your tractor unless the engine and transmis-
sion are covered to keep water out. Water
in engine or transmission will shorten the
useful life of your tractor. Use compressed
air or a leaf blower to remove grass, leaves
and trash from outside tractor and mower.
DECK WASHOUT PORT
Your tractor's deck is equipped with a washout
port as part of its deck wash system. It should
be utilized after each use.
1. Drive the tractor to a level, clear spot on
your lawn, near enough to a water spigot
for your garden hose to reach.
IMPORTANT: Make certain the tractor's
discharge chute is directed AWAY from your
house, garage, parked cars, etc. Remove bag-
ger chute or mulch cover if attached.
2. Make sure the attachment clutch control
is in the "DIS EN GAGED" position, set
the parking brake, and stop the engine.
3. Thread the nozzle adapter (packaged with
your tractor's Operator's Manual) onto the
end of your garden hose.
4. Pull back the lock collar of the nozzle
adapter and push the adapter onto the
deck washout port at the left end of the
mower deck. Release the lock collar to
lock the adapter on the nozzle.
Hose
Nozzle
Adapter
Washout Port
IMPORTANT: Tug hose ensuring connection
is secure.
5. Turn the water on.
6. While sitting in the operator's position on
the tractor, re-start the engine and place
the throttle lever in the Fast "
IMPORTANT: Recheck the area to ensure the
area is clear. Ensure no children are in the area
while cleaning the deck.
7. Move the tractor's attachment clutch con-
trol to the "ENGAGED" position. Remain
in the operator's position with the cutting
deck engaged until the deck is cleaned.
8. Move the tractor's attachment clutch con-
trol to the "DIS EN GAGED" position. Turn
the ignition key to the STOP position to turn
the tractor's engine off. Turn the water off.
9. Pull back the lock collar of the nozzle
adapter to disconnect the adapter from
the nozzle washout port.
10. Move the tractor to a dry area, preferably
a concrete or paved area. Place the at-
tachment clutch control in the "ENGAGED"
position to remove excess water and to
help dry before putting the tractor away.
WARNING:
A broken or missing washout
fitting could expose you or others to thrown
objects from contact with the blade.
• Replace broken or missing washout fitting
immediately, prior to using mower again.
• Plug any holes in mower with bolts and
locknuts.
20
PROGRAMA DE MANTENIMIENTO
Revisar la operación del freno
Revisar la presión de las llantas
Verificar la sistemas presencia del operador y sistemas "ROS"
T
Revisar si hay sujetadores sueltos
R
Afilar/cambiar las cuchillas de la segadora
A
Tabla de lubricación
C
Revisar el nivel de bateria
T
0 Limpiar la batería y los tereminales
R
Limpie los residuos de la placa de dirección.
Compruebe la nivelación del cortacéspedes
Inspeccione las correas trapezoidales
" position.
Revisar el nivel del aceite del motor
Cambiar el aceite del motor (Modelos con filtro de aceite)
Cambiar el aceite del motor (Modelos sin filtro de aceite)
Limpiar el filtro de aire
Limpiar la rejilla de aire
Inspeccionar el silenciador/amortiguador de chispas
Cambiar el filtro de aceite (si equipado)
Limpiar las aletas de enfriamiento
Cambiar la bujia
Cambiar el cartucho de papel del filtro de aire
Cambiar el filtro de combustible
1- Cambiar más a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas
2- Dar servicio más a menudo cuando se opere en condiciones sucias o polvorosas.
RECOMENDACIONES GENERALES
La garantía de este tractor no cubre los artícu-
los que han estado sujetos al abuso o a la neg-
ligencia del operador. Para recibir todo el valor
de la garantía, el operador tiene que mantener
la se ga do ra según las instrucciones descritas
en este manual.
Hay algunos ajustes que se tienen que hacer
en forma periódica para poder mantener su
trac tor adecuadamente.
Al menos una vez cada estación comprobar
si es necesario efectuar los adjustes descritos
en las secciones de Servicio y Ajustes de este
manual.
• Una vez al año, cambie la bujía, limpie o
cambie el filtro de aire y revise si las cuchil-
las y las correas están desgastadas. Una bu-
jía nueva y un filtro de aire limpio aseguran
una mezcla de aire-combustible adecuada y
le ayudan a que su motor funcione mejor y
que dure más.
ANTES DE CADA USO
1. Revise el nivel del aceite del motor.
2. Revise la operación de los frenos.
3. Revise la presión de las llantas.
4. Verifique que el sistema de presencia del
operado y ROS funcionen adecuatamente.
5. Revise si hay sujetadores sueltos.
MANTENIMENTO
ANTES DE CADA CADA CADA CADA
CADA USO 8 HORAS 25 HORAS 50 HORAS 100 HORAS
3
4
5
1,2
1,2
2
2
3- Cambiar las cuchillas más a menudo cuando se siegue en suelo arenoso.
4- No requerido si equipado con una batería libre de mantenimiento.
TABLA DE LUBRICACIÓN
➀
➀
Accesorio de
Grasa del Arbol
➀
Accesorio
de Grasa del
Rodamiento de
la Rueda
Delantera
➀
Plancha
del engranaje
de Sec tor de
Dirección
➀
Grasa de proposito general
➁
Refiérase a la sección del "MOTOR" en Mantenimiento
IMPORTANTE: No aceite o engrase los puntos
pivotes, los que tienen rodamientos de nilón
especiales. Los lubricantes viscosos atraerán
polvo y mugre, lo que acortara la duración de
los rodamientos. Si cree que lubricarse, use
solamente un lubricante tipo grafito de polvo seco
en forma moderada.
49
CADA
ALMACENAMIENTO
TEMPORADA
1,2
2
2
5- Vea "LIMPIEZA" en la sección de
Mantenimento de este manual.
Perno articulado del volant
➀
Accesorio de
Grasa del Arbol
➀
Accesorio
de Grasa del
Rodamiento
de la Rueda
Delantera
➁
Motor
➀
Accesorio
de grasa
del mandril
