KNOW YOUR TRACTOR
READ THIS MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR

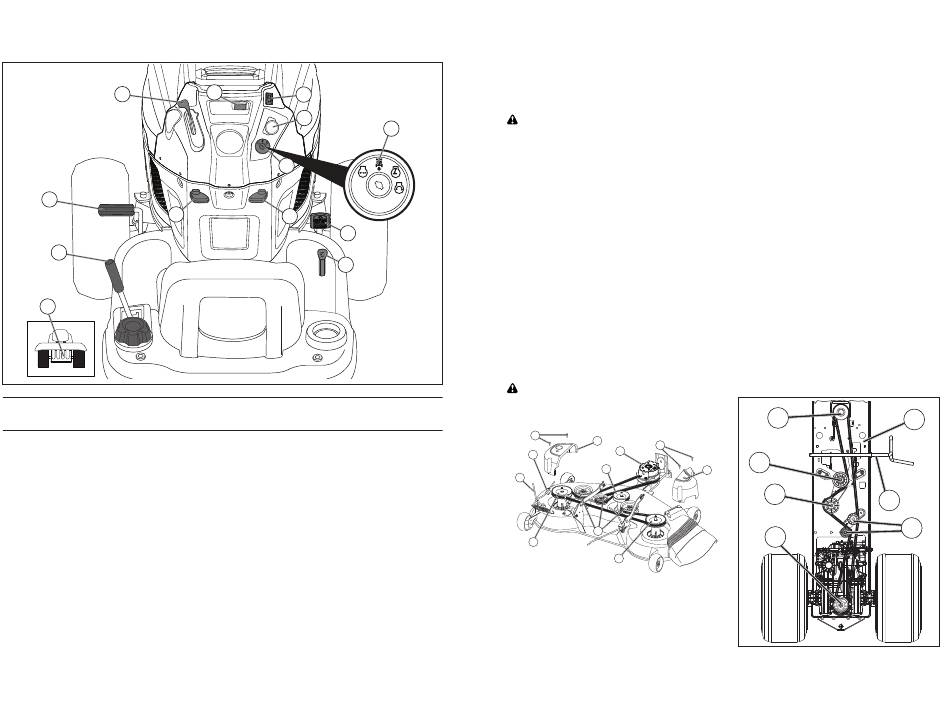

Compare the illustrations with your tractor to familiarize yourself with the locations of
various controls and ad just ments. Save this manual for future reference.
D
B
C
A
M
Our tractors conform to the applicable safety standards of the
American National Stan dards Institute.
(A) ATTACHMENT LIFT LEVER - Used to
raise and lower the mower or other attach-
ments mounted to your trac tor.
(B) BRAKE PEDAL - Used for brak ing the
tractor and starting the engine.
(C) PARKING BRAKE - Locks clutch/brake
pedal into the brake position.
(D) THROTTLE/CHOKE CONTROL- Used
for starting and controlling engine speed.
(E) ATTACHMENT CLUTCH SWITCH -
Used to en gage the mower blades or other
attachments mounted to your trac tor.
(F) IGNITION SWITCH - Used for starting
and stopping the engine.
(G) REVERSE OPERATION SYSTEM
(ROS) "ON" POSITION - Allows operation
of mower or other powered attachment while
in reverse.
P
H
E
G
F
J
K
L
(H) LIGHT SWITCH - Turns the headlights
on and off.
(J) CRUISE CONTROL LEVER - Used to set
forward movement of tractor at desired speed
without holding the forward drive pedal.
(K) FORWARD DRIVE PEDAL - Used for
forward movement of tractor.
(L) REVERSE DRIVE PEDAL - Used for
reverse movement of tractor.
(M) FREEWHEEL CONTROL - Disengages
transmission for pushing or slowly tow ing
the trac tor with the engine off.
(P) SERVICE MINDER/HOUR METER -
Indicates when service is required for the
engine and mower.
10
PARA REEMPLAZAR LA CORREA DE TRANS-
MISIÓN DE LA CUCHILLA DE LA SEGADORA
DESMONTAJE DE LA CORREA DE TRANSMIS-
IÓN DE LA SEGADORA
1. Estacione el tractor en una superficie nive-
lada. Ponga el freno de mano.
2. Baje la palanca elevadora a la posición de
más abajo.
3. Retire la barra de tensión de la correa (K) de
la barra de sujeción (L).
PRECAUCIÓN: La barra de tensión funciona a
resorte. Sujétela con fuerza y suéltela despacio.
4. Quite los tornillos (P) de las cubiertas derecha
e izquierda y retírelas (Q).
5. Quite toda suciedad y restos de hierbas que
pueda haberse acumulado alrededor de
los dispositivos de recolección y de toda la
superficie superior.
6. Retire la correa de la polea del embrague
eléctrico (M), las dos poleas de los disposi-
tivos de recolección (R) y las poleas de los
piñones (V).
MONTAJE DE LA CORREA DE TRANSMISIÓN
DE LA SEGADORA
1. Instale la correa pasándola alrededor de las
poleas (R) y alrededor de las poleas (V), como
se muestra en la figura.
2. Pase la correa por encima de la polea del
embrague eléctrico (M).
IMPORTANTE: Verifique que la correa calce bien
en todas las ranuras de las poleas de la cortadora.
3. Vuelva a colocar las cubiertas derecha e
izquierda (Q). Ajuste bien todos los tornillos.
4. Coloque la barra de tensión de la correa (K)
en la barra de sujeción (L).
PRECAUCIÓN: La barra de tensión funciona a
resorte. Sujétela con fuerza y póngala despacio.
5. Suba la palanca elevadora a la posición de
más arriba.
P
Q
P
M
L
V
K
S
R
R
PARA REEMPLAZAR LA CORREA DE TRANS-
MISIÓN
Estacione el tractor en una superficie nivelada.
Ponga el freno de mano. Si necesita asistencia,
del lado de abajo del apoyapiés hay una guía
práctica para el montaje de la correa.
DESMONTAJE DE LA CORREA
1. Desmonte la cortadora (Ver "PARA DES-
MONTAR LA CORTADORA" en este capítulo
del manual).
NOTA: Observe toda la correa de transmisión y
la posición de todas las guías y guardacorreas.
2. Retire la correa del piñón estacionario (A) y
del piñón de embrague (B).
3. Retire la correa del piñón central (C).
4. Jale el cable de la correa hacia la parte de
atrás del tractor. Con mucho cuidado, retire
la correa de la polea de entrada de la trans-
misión, moviéndola hacia arriba y pasándola
por encima de las paletas del ventilador (D).
5. Retire la correa de la polea del motor movié-
ndola hacia abajo (E).
6. Deslice la correa hacia la parte de atrás del
tractor, retírela de la placa de dirección (F) y
quítela del tractor.
MONTAJE DE LA CORREA
1. Instale la correa nueva de la parte de atrás
a la parte de adelante del tractor, pasándola
por encima de la placa de dirección (F) y del
vástago del pedal del embrague / freno (G).
2. Jale la correa hacia la parte de adelante del
tractor y páselo por sobre la polea del motor (E).
3. Jale la correa hacia la parte de atrás del
tractor. Con mucho cuidado, mueva la correa
hacia abajo y pásela alrededor del ventilador
de transmisión y por encima de la polea de
entrada (D). Cerciórese de que la correa esté
calzada dentro del guardacorrea.
4. Coloque la correa sobre el piñón central (C).
5. Pase la correa a través del piñón estacionario
(A) y del piñón del embrague (B).
6. Asegúrese de que la correa calce en todas
las ranuras de las poleas y dentro de todas
las guías y guardacorreas..
7. Instale la SEGADORA (Ver "PARA MONTAR
LA SEGADORA" en este capítulo del manual).
E
A
Q
B
D
59
F
G
C
