Glacier bay VDR2522A1 Use And Care Manual

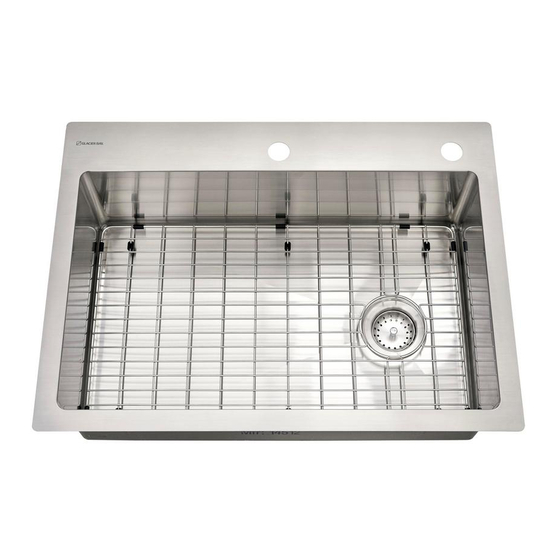

Stainless steel kitchen sink
Hide thumbs
Also See for VDR2522A1:
- Use and care manual (34 pages) ,
- Use and care manual (26 pages) ,
- Use and care manual (32 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Related Manuals for Glacier bay VDR2522A1
Summary of Contents for Glacier bay VDR2522A1

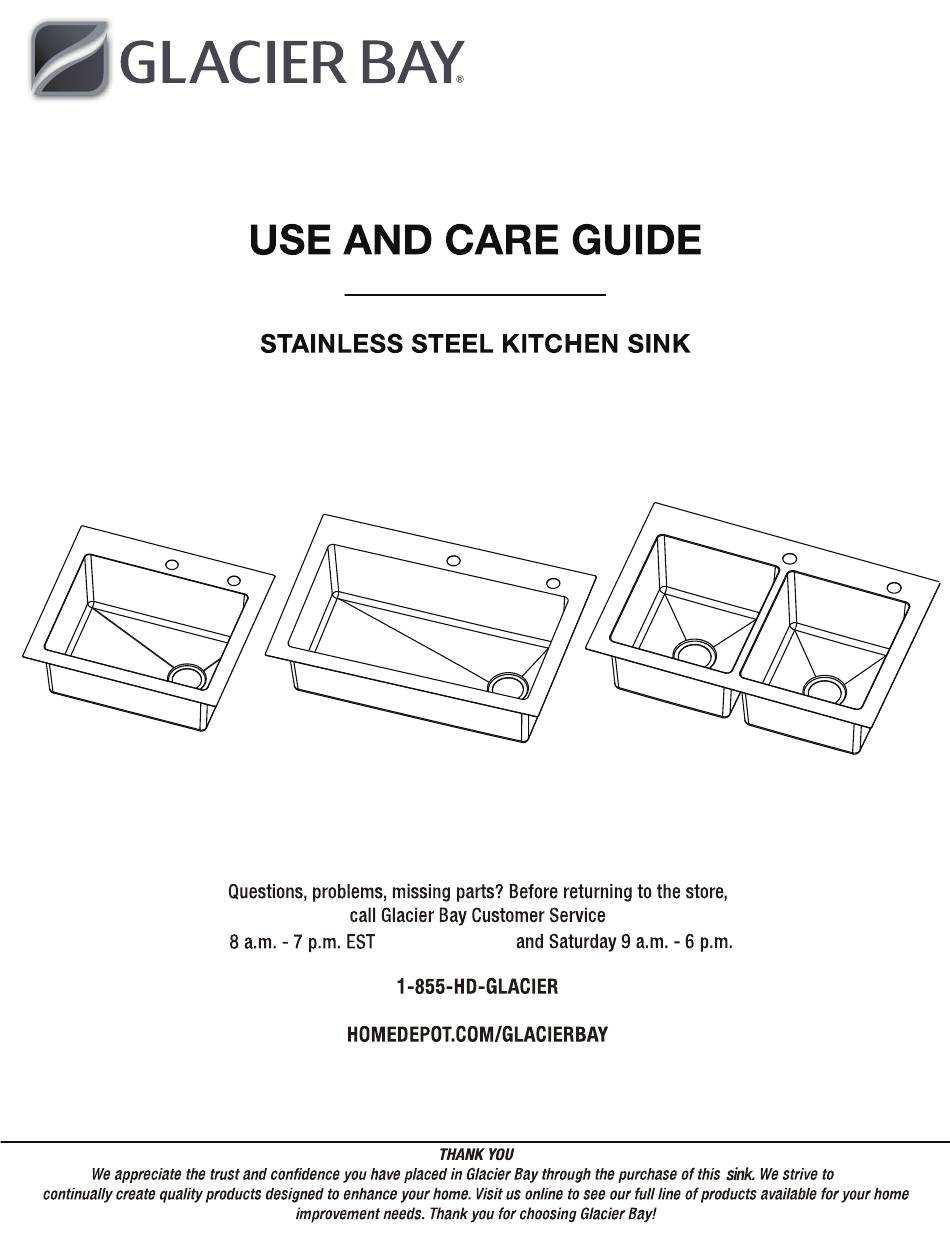

- Page 1 SKU# Model# VDR2522A1 / VDR3322A1 / VDR3322A0 , Monday - Friday V1-TD-3...
- Page 2 Hardware Included Package Contents Topmount Installation Undermount Installation Care and Cleaning Service Parts...
- Page 3 1-855-HD-GLACIER or visit www.HomeDepot.com/GLACIERBAY. /under Hardware not shown to actual size. These screws can be installed with power tools. HARDWARE REQUIRED HARDWARE REQUIRED HARDWARE REQUIRED HARDWARE REQUIRED (NOT INCIUDED) (NOT INCIUDED) (NOT INCIUDED) (NOT INCIUDED) Undermount CIips (10 recommended )
- Page 4 NOTE: The manual only displays the assembly for double bowl sink, but the assembly instruction is including but not limited to below SKU & configuration SKU# Model# Bowls Picture VDR2522A1 Single VDR3322A1 Single VDR3322A0 Double NOTE: Please matching your purchased product for below pages...
- Page 5 Part Description Quantity Topmount/Undermount template Faucet...
- Page 6 Part Description Quantity Topmount/Undermount template Faucet...
- Page 7 Part Description Quantity Topmount/Undermount template Faucet...
-
Page 8: Installation Types
Installation Types Topmount Installation Installing the strainer assembly... - Page 9 Topmount Installation (continued) Installing the faucet assembly Securing the faucet assembly From underneath the sink, secure the faucet assembly CAUTION: Always shut off the water supply before removing an existing faucet or replacing any part of a to the sink with the FastmountTM system (21). Push faucet.
- Page 10 Topmount Installation (continued) Making the water supply connections NOTE: The hot side inlet tube is indicated by a label. Avoid twisting wires together or placing the wires close to each other and damaging. Thread the nut (1) on the supply line onto the outlet of the water supply valve (2) and tighten with a wrench.
- Page 11 Topmount Removing the quick connector Installing the grid If it is necessary to remove the quick connector (1), squeeze the tabs (2) on the quick connector and then pull down to disconnect. Squeeze Pull down Topmount Installation (continued) Installing the soap dispenser Making the water sup Insert the soap assembly (O) through the selected hole NOTE: The hot side inlet tube is...
- Page 12 Undermount Installation WARNING When you choose undermount style installation, please do not pull out the installation rail shown in this illustration. This will cause the sink to be damaged beyond repair.It is strongly recommended that you use a professional installer is you choose the undermount installation.
- Page 13 Undermount Installation (continued) Place the mounting clips (not included) as shown in the attched template and mark the centers of the clip on the countertop. Installing the accessories to the sink the sink accessories to the sink before installing the sink to the cabinet.
- Page 14 Undermount Installation (continued) Checking for leaks and removing the quick connector Please refer to steps 11 and 12 on page 11. HOMEDEPOT.COM/GLACIERBAY...
-
Page 16: Service Parts
Service Parts Faucet ID tags can be found on the hot water inlet Part Description Part Number Screener ST-001 Part Description Part Number Part Description Part Number bowls ST-002 Spray head and Hose RP38451* O-ring RP60002 Strainer Ring ST-003 Inverter RP70715 Quick connect Rubber washer... - Page 17 , Monday-Friday...
-
Page 18: Guía De Uso Y Cuidado
Lunes a viernes de 8:00 a.m. – 7:00 p.m., EST y los sábados de 9:00 a.m. – 6:00 p.m., EST. 1-855-HDGLACIER HOMEDEPOT.COM/GLACIERBAY GRACIAS continuamente para crear productos de calidad diseñados para mejorar su hogar. Visítenos en línea para ver nuestra línea completa de productos disponibles para sus necesidades de mejoramiento del hogar. ¡Gracias por elegir Glacier Bay! V1-TD-3... -
Page 19: Información De Seguridad
Los productos de Glacier Bay se fabrican con estándares y mano de obra de calidad superior y están respaldados por nuestra garantía limitada de por vida. Los productos de Glacier Bay están garantizados al comprador original de estar libre de defectos en materiales o mano de obra. - Page 20 Preinstalación PLANIFICACIÓN DE LA INSTALACIÓN Antes de la instalación, compruebe el espacio libre del armario: presenta cualquier defecto o daño, incluyendo abolladuras, combaduras, irregularidades o marcas de rozaduras. Si nota algún daño o piezas 1-855-HD-GLACIER or visit www.HomeDepot.com/GLACIERBAY. faltantes, no proceda con la instalación. 1-855-HD-GLACIER or visit www.HomeDepot.com/GLACIERBAY.
-
Page 21: Contenido Del Paquete
NOTA: El manual solo muestra el ensamblaje para el fregadero de doble cubeta, pero las instrucciones de ensamblaje incluyen, entre otras, las siguientes SKU y configuración. SKU# Modelo# Bochas Imagen VDR2522A1 Soltero VDR3322A1 Soltero VDR3322A0 Doble NOTA: haga coincidir su producto comprado para las páginas siguientes. - Page 22 Preinstalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Fregadero Plantilla para la instalación por arriba/por abajo Rejilla Cuba Anillo de drenaje Arandela de goma Arandela de papel Contratuerca Junta plástica Tuerca de conexión Rejilla del fregadero Conjunto del grifo HOMEDEPOT.COM/GLACIERBAY Póngase en contacto con 1-855-HDGLACIER para obtener más asistencia.
- Page 23 Preinstalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Fregadero Plantilla para la instalación por arriba/por abajo Rejilla Cuba Anillo de drenaje Arandela de goma Arandela de papel Contratuerca Junta plástica Tuerca de conexión Rejilla del fregadero Conjunto del grifo HOMEDEPOT.COM/GLACIERBAY Póngase en contacto con 1-855-HDGLACIER para obtener más asistencia.
- Page 24 Preinstalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Fregadero Plantilla para la instalación por arriba/por abajo Rejilla Cuba Anillo de drenaje Arandela de goma Arandela de papel Contratuerca Junta plástica Tuerca de conexión Rejilla del fregadero Conjunto del grifo HOMEDEPOT.COM/GLACIERBAY Póngase en contacto con 1-855-HDGLACIER para obtener más asistencia.
- Page 25 Installation Types Tipos de instalación Installation Types Installation Types Installation Types Usted puede optar por instalar este fregadero sobre su encimera (tipo 1: instalación por arriba) o por debajo de su encimera (tipo 2: instalación por abajo) Tipo 1: instalación por arriba Tipo 2: instalación por abajo Instalación por arriba Topmount Installation...
- Page 26 Instalación por arriba (continuación) Topmount Installation (continued) Instalación del conjunto del grifo Fijación del conjunto del grifo Installing the faucet assembly Securing the faucet assembly Por debajo del fregadero, fijar el conjunto del grifo al fregadero PRECAUCIÓN: Cierre siempr Installation (continued) Installation (continued) Installation (continued) From underneath the sink, secure the faucet...
- Page 27 Instalación por arriba (continuación) Topmount Installation (continued) Flushing and checking for leaks Installing the soap dispenser Making the water supply connections Instalación del fregadero Conexión del suministro de agua IMPORTANT: After installation is completed, turn on the Aplicar la silicona para sellar (no inc Insert the soap assembly (O) through the selected hole NOTE: The hot side inlet tube is indicated by a label.
- Page 28 Instalación por arriba (continuación) Removing the quick connector Instalación de la rejilla Extracción del conector rápido If it is necessary to remove the quick connector (1), Si es necesario extraer el conector rápido (1), apriete las Cuando termine, coloque las rejillas del fregadero (K) en el fregadero. squeeze the tabs (2) on the quick connector and then pestañas (2) del conector rápido y luego jale hacia abajo pull down to disconnect.
- Page 29 Undermount Installation Instalación por abajo Undermount Installation Undermount Installation WARNING When you choose undermount style installation, please do not pull out the installation rail shown in this illustration. This will cause the sink to be damaged beyond repair.It is strongly recommended that you use a professional installer is you choose ADVERTENCIA: Cuando escoja la instalación por abajo, no desprenda los rieles de instalación que se the undermount installation.
- Page 30 Undermount Installation (continued) Undermount Installation (continued) Instalación por abajo (continuación) Preparación del fregadero Colocar el fregadero debajo del hueco cortado de la encimera; y comprobar que el hueco es apropiado para el fregadero; ajustar el corte si es necesario. Place the mounting clips (not included) as shown in the attched template and mark the centers of the clip on the countertop. Coloque un soporte debajo del fregadero para facilitar la instalación y evitar que se caiga.
- Page 31 Undermount Installation (continued) Undermount Installation (continued) Instalación por abajo (continuación) Diagrama de montaje: Encimera Silicona para Inserto sellar Presilla Fregadero Tornillo Checking for leaks and removing the quick connector Comprobación de las fugas y extracción del conector rápido Checking for leaks and removing the quick connector Please refer to steps 10 and 11 on page 8.
-
Page 32: Cuidado Y Limpieza
Cuidado y limpieza Se recomienda una limpieza diaria y regular para eliminar la suciedad y evitar manchas. Utilice detergente líquido para vajilla, agua y una esponja suave de uso doméstico. de acero inoxidable del fregadero, enjuague con agua y limpie el fregadero con un paño suave y seco. Secar el fregadero evitará las manchas de agua causadas por el contacto con el agua. - Page 33 Service Parts Service Parts Service Parts Repuestos Service Parts Service Parts Service Parts Las etiquetas de Faucet ID tags can Faucet ID tags can Faucet ID tags can identificación del be found on the hot be found on the be found on the grifo se encuentran water inlet hot water inlet...
- Page 34 ¿Tiene preguntas o problemas, o le faltan piezas? Antes de devolver a la tienda, llame al servicio de atención al cliente de Glacier Bay Lunes a viernes de 8:00 a.m. – 7:00 p.m., EST y los sábados de 9:00 a.m. – 6:00 p.m., EST.
