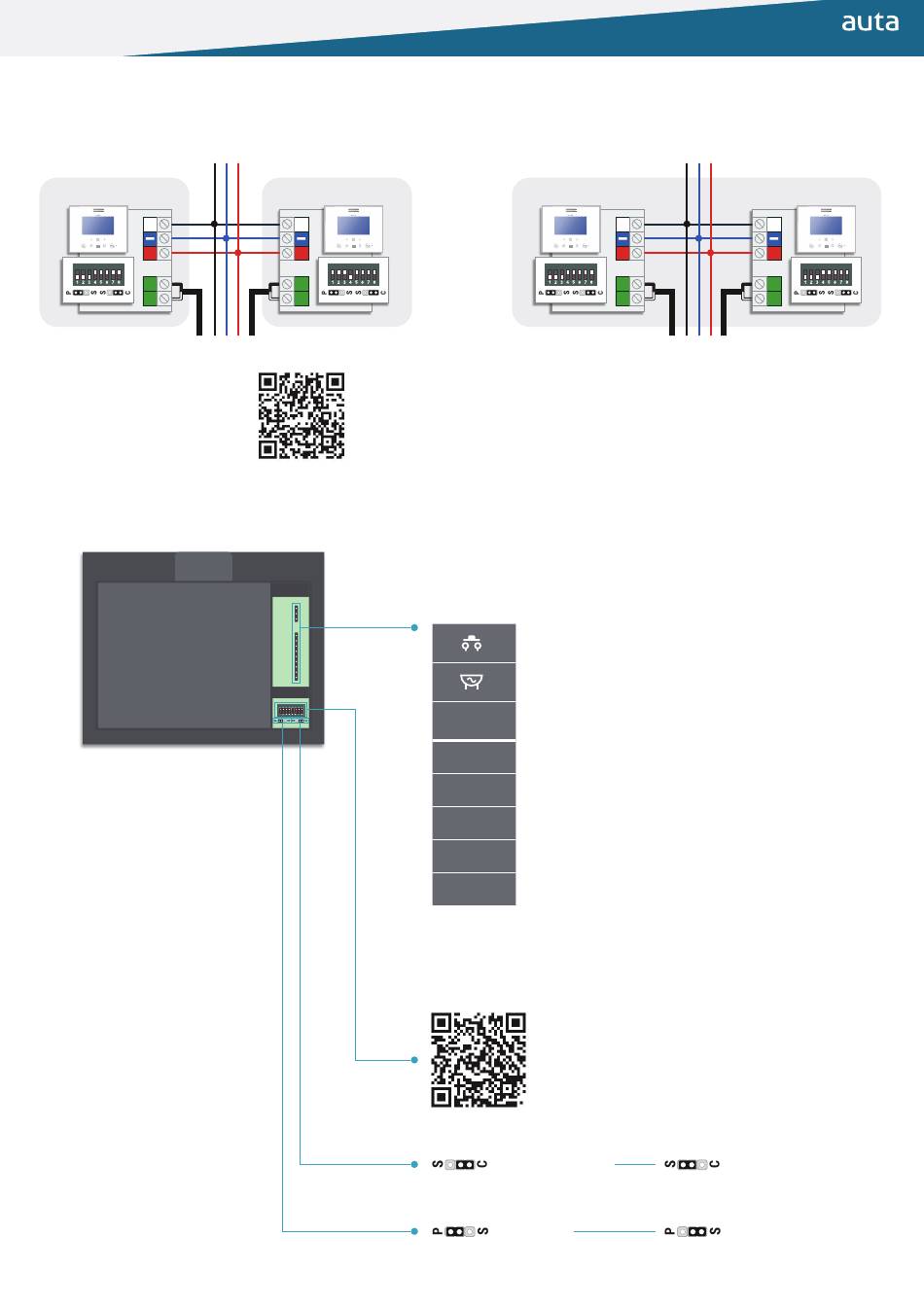

Auta VISUALTECH 751501 Quick Start Manual page 3

Instalación Installation
Monitor como principal
2ºA
Z
+
COD. 7
Va
Vb
Configuración y conexiones Configuration and connections
Monitor as main
2ºB
Z
+
COD. 8
Va
Vb
Manual de instalación VIDEO VISUALTECH 5H
Installation manual VIDEO VISUALTECH 5W
COD. X
Monitor como secundario
2ºA
Z
+
COD. 7
Va
Vb
Función Ding-Dong
(entrada -24 Vcc)
Timbre auxiliar
(salida -24 Vcc, en llamada)
Pulsador auxiliar
AUX
(salida -24 Vcc)
Z
Audio_Datos
+
+24 Vcc
-
-24 Vcc
Va
Video + (entrada_salida)
Vb
Video - (entrada_salida)
Configuración del sistema digital
Digital system configuration
Carga video ON
Video load ON
Principal
Main
Bringing people together
Monitor as secondary
Z
+
COD. 7
Va
Vb
Ding-Dong function
(input -24Vdc )
Auxiliary bell
(-24 Vdc output, in call)
Auxiliary button
(out -24 Vdc)
Audio_Data
+24 Vdc
-24 Vdc
Video + (in_out)
Video - (in_out)
Carga video OFF
Video load OFF
Secundario
Secondary
